MxCADApp Npm 应用集成 ​

mxcad-app 是我们根据 mxcad 开发包开发的一个完整的在线 CAD 应用插件 用户可以直接安装该插件把它集成到自己的系统或项目中，3 分钟就能让你的网站拥有专业 CAD 功能。

1.安装 ​

使用 npm 或 yarn 安装 mxcad-app：

ts
npm install mxcad-app --save

或者

ts
yarn add mxcad-app

2. 初步集成 ​

基于 vite 集成 mxcad-app ​

  1. 第一步，在main.js中引入 mxcad 项目所需要的样式文件，创建初始 MxCAD 项目

    ts
    // 引入mxcad-app样式
import "mxcad-app/style";
// 引入MxCADView
import { MxCADView } from "mxcad-app";

// 创建默认mxcad项目
new MxCADView().create();

  2. 第二步，在vite.config.js中加入 MxCAD 项目相关的资源配置

    ts
    import { defineConfig } from "vite";
import { mxcadAssetsPlugin } from "mxcad-app/vite";

export default defineConfig({
  plugins: [
      ...
      mxcadAssetsPlugin(),
      ...
  ],
});

基于 webpack 集成 mxcad-app ​

  1. 第一步，在main.js中引入 mxcad 项目所需要的样式文件，创建初始 MxCAD 项目

    ts
    // 引入mxcad-app样式
import "mxcad-app/style";
// 引入MxCADView
import { MxCADView } from "mxcad-app";

// 创建默认mxcad项目
new MxCADView().create();

  2. 第二步，在vite.config.js中加入 MxCAD 项目相关的资源配置

    ts
    npm install style-loader css-loader
    ts
    const { MxCadAssetsWebpackPlugin } = require("mxcad-app/webpack");
// webpack.config.js
const webpack = require("webpack");

module.exports = {
  // ...
  mode: "development",
  module: {
    rules: [
      {
        test: /\.css$/, // 匹配所有 .css 文件
        use: [
          "style-loader", // 第二步：将 CSS 代码注入到 DOM 的 <style> 标签中
          "css-loader", // 第一步：解析 CSS 文件，处理 @import 和 url()
        ],
        include: [
          path.resolve(__dirname, "src"),
          path.resolve(__dirname, "node_modules/mxcad-app"),
        ], // 可选：只处理 src 下的 css
      },
    ],
  },
  plugins: [
    new webpack.ContextReplacementPlugin(
      /mxcad-app/, // 匹配包含 mxcad-app 的模块路径
      path.resolve(__dirname, "src") // 限制上下文查找范围
    ),
    new MxCadAssetsWebpackPlugin(),
  ],
  // ...
  devServer: {
    static: "./dist",
    port: 3000,
  },
};

3. 高阶调用 ​

  1. 自定义界面容器

    mxcad-app如果不指定页面的容器元素，会默认直接在项目界面创建一个宽高为 100vw,100vh 的容器，mxcad 项目也将全屏展示。在某些情境下，我们需要动态控制 mxcad 项目的显隐或显示范围，因此，我们设置如下相关配置来指定mxcad-app的特定界面容器。

    ts
    <div id="myMxCAD" style="width: 50vw; height: 50vh"></div>
    ts
    // 自定义容器
import { MxCADView, mxcadApp } from "mxcad-app";
/**
 * openFile：需要打开的文件路径
 * rootContainer：mxcad项目容器名
 * map：是否显示地图模式
 */
new MxCADView({
  // mxcadApp.getStaticAssetPath()).toString() 获取mxcad-app的静态资源路径，默认使用的静态资源为nodemodules/mxcad-app/dist/mxcadAppAssets
  openFile: new URL("test.mxweb", mxcadApp.getStaticAssetPath()).toString(),
  rootContainer: "#myMxCAD",
}).create();

    其中，如果需要修改 MxCAD 项目内部的静态资源路径，可以通过调用setStaticAssetPath()方法修改。

    ts
    import { mxcadApp } from "mxcad-app";
mxcadApp.setStaticAssetPath(
  "https://unpkg.com/mxcad-app/dist/mxcadAppAssets"
);

  2. 构建配置设置

    mxcad-app插件内提供了mxcadAssetsPlugin方法对 MxCAD 项目的加载 wasm 方式、第三方依赖、资源存放的子目录名、界面 UI、快捷命令、服务配置、主题样式等进行设置，用户可以根据自己的需求在不同的场景里修改 MxCAD 项目的内部配置。

    基于 vite 的配置：

    ts
    import { mxcadAssetsPlugin } from "mxcad-app/vite";
// vite.config.js
export default {
  plugins: [
    mxcadAssetsPlugin({
      isWasmSt: true,
      libraryNames: ["vue"],
      outputDir: "testName",
      // 修改UI配置
      transformMxUiConfig: (config) => {
        config.title = "我的CAD"; // 修改标题
        return config;
      },
      // 修改服务器配置
      transformMxServerConfig: (config) => {
        config.serverUrl = "/api/cad"; // 修改API地址
        return config;
      },
      // 修改快捷命令(命令别名)
      // transformMxQuickCommand: (config) => config

      // 修改草图与注释UI模式的配置
      // transformMxSketchesAndNotesUiConfig: (config) => config

      // 修改Vuetify主题配置
      // transformVuetifyThemeConfig: (config) => config
    }),
  ],
};

    基于 webpack 的配置:

    ts
    import { MxCadAssetsWebpackPlugin } from "mxcad-app/webpack";

module.exports = {
  plugins: [
    new MxCadAssetsWebpackPlugin({
      isWasmSt:true,
      libraryNames: ["vue"],
      outputDir:'testName',
      transformMxServerConfig: (config) => {
        if (process.env.NODE_ENV === 'production') {
          config.serverUrl = 'https://api.prod.com/cad';
        }
        return config;
      }
        ...
    })
  ]
};

  • 设置加载wasm方式

    MxCAD项目内部默认使用多线程加载wasm资源，如果需要设置单线程加载，可以设置mxcadAssetsPlugin方法中的isWasmSt属性。

    ts
    /** 是否单线程加载wasm (默认使用多线程及加载) */
  isWasmSt:true

  • 第三方依赖

    用户可以直接引入使用mxcad-app内部使用的 mxcad 和 mxdraw 模块，如果用户有需要使用mxcad-app内的其他依赖可以直接在mxcadAssetsPlugin方法中的libraryNames属性中添加这些外部依赖的 npm 库，然后直接使用。

    目前支持的依赖映射的库有vue, axios, vuetify, vuetify/components, mapboxgl, pinia 你也可以访问window.MXCADAPP_EXTERNALLIBRARIES获取到所有提供的依赖库，从而不依赖与构建工具的使用。

    ts
    libraryNames: ["vue","axios"...]
    ts
    // 在配置文件中添加后，就可以正常使用mxcad-app中的vue模块（mxcad-app打包的内部vue模块）
import { ref } from "vue";
const n = ref(1);

  • 构建打包后mxcad-app静态资源存放的子目录名。

    在自己的项目中安装mxcad-app导入 MxCAD 项目后，构建打包的时候会默认创建名为 mxcadAppAssets 的文件夹来存放 MxCAD 相关的所有静态资源，即/dist/mxcadAppAssets。如果用户需要修改放置静态资源的文件夹名，可以直接调用mxcadAssetsPlugin方法中的outputDir属性值。

    ts
    // 输出结果：/dist/testName
outputDir: "testName";

  • 修改界面 UI、CAD 快捷命令、服务配置、主题样式等

    调用mxcadAssetsPlugin方法中的提供的 transform 方法深度设置 MxCAD 项目。

    ts
    // 修改UI配置
/** 更多UI配置可点击config内部查看 */
transformMxUiConfig: (config) => {
    config.title = "我的CAD"; // 修改标题
    config.mTopButtonBarData.push({
        "icon": "textIcon",
        "prompt": "test",
        "cmd": "Mx_test"
    });// 添加顶部按钮栏按钮
    ...
    return config;
}

// 修改草图与注释UI模式的配置同上
   // transformMxSketchesAndNotesUiConfig: (config) => config
    ts
    // 修改CAD快捷命令(命令别名)
/** 更多修改CAD快捷命令配置可点击config内部查看 */
transformMxQuickCommand: (config) => {
  // 添加命令Mx_test的别名'_test'、't'
  // config 为MxCAD内部命名别名数组对象
  config.push(["Mx_test", "_test", "t"]);
  return config;
};
    ts
    // 修改服务器配置
/** 更多修改服务器配置可点击config内部查看 */
transformMxServerConfig: (config) => {
    config.serverUrl = "/api/cad"; // 修改API地址
    config.font.push('txt.shx', 'gdt.shx');// 添加MxCAD项目初始需要加载的字体文件
    ...
 return config;
}
    ts
    // 修改Vuetify主题配置
/** 更多修改Vuetify主题配置可点击config内部查看 */
transformVuetifyThemeConfig: (config) => {
  config.defaultTheme = "light"; //dark或者light
  return config;
};

  1. 核心依赖库

    mxcad-app内置了mxcad 核心库，用户可以直接使用mxcad 不需要在项目中再次安装mxcad插件。如果不是模块化的方式使用,mxcad在window.MxCAD挂载你可以直接使用MxCAD访问到需要的方法和类。

    ts
    import { MxCpp } from "mxcad";

// 获取当前mxcad对象
const mxcad = MxCpp.getCurrentMxCAD();

    mxcad依赖mxdraw, 用户在项目中也可以直接使用mxdraw。如果不是模块化的方式使用, mxdraw 在 window.Mx 挂载。你可以直接使用Mx访问到需要的方法和类。

    ts
    import { MxFun } from "mxdraw";

// 输出命令行内容
MxFun.acutPrintf("测试输出");

    直接引入mxcad和mxdraw模块的前提是要使用构建工具构建。我们提供给了 webpack 和 vite 的插件, 用于支持模块化开发。

    只要使用了插件就可以直接使用import引入mxcad和mxdraw模块。

4.MxCAD项目二次开发 ​

按照上述步骤操作，我们就能得到初步集成mxcad-app插件的原始MxCAD项目。如果我们需要在原始MxCAD项目上做二次开发，可以直接通过mxcad-app的mxcad和mxdraw核心依赖库来对MxCAD项目做功能扩展。下面以在vue项目中的MxCAD中实现参数化绘图和调用MxCAD内部命令为例。

  1. 参数化绘图扩展

    ts
    import { McGePoint3d, MxCpp } from "mxcad";

//在MxCAD中绘制一个圆心在（0，0），半径为100的圆
const drawCircle = () => {
  //获取当前mxcad对象
  const mxcad = MxCpp.getCurrentMxCAD();
  //创建新画布
  mxcad.newFile();
  mxcad.drawCircle(0, 0, 100);
  mxcad.zoomAll()
};
//直接执行drawCircle()方法即可在图纸中绘制目标圆
drawCircle()

  2. 直接调用MxCAD内部命令

    ts
    import { MxFun } from "mxdraw"
// 调用MxCAD内部绘直线命令
MxFun.sendStringToExecute('Mx_line')

    注册命令也是同上面一样的操作，首先调用mxcad相关API实现CAD功能方法，再调用MxFun内部API注册命令。

    ts
    import { MxFun } from "mxdraw"

const testFun = () => {
  ....
};
// 注册命令
MxFun.addCommand("Mx_testFun", testFun);

5.功能实践demo ​

为方便用户使用理解，我们在云图开发包中内置了mxcad-app调用相关的demo。用户可以选择适配自己项目框架的相关使用方法，如webpack4、webpack+react、vite+vue、html+js、cnd等。

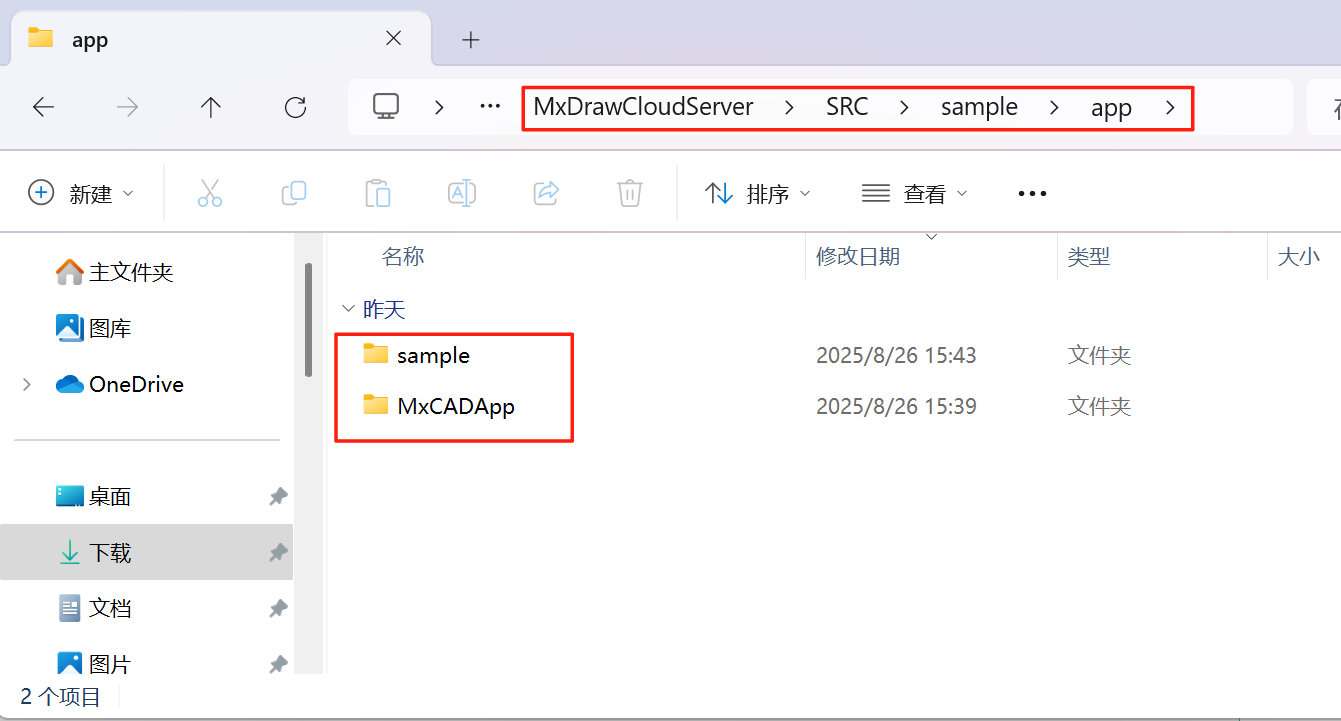

点击 下载云图开发包 下载sdk包并解压后，我们需进入MxDrawCloudServer\SRC\sample\app目录，我们的目标项目均存放在该目录中，其结构如下： MxCADNpmDemo.png

注意

  • MxCADApp：vue3项目调用mxcad-app

  • sample：其他框架调用mxcad-app（webpack4、webpack+react、vite+vue、html+js、cnd）

运行demo ​

  1. 进入 MxCADApp 目录， 运行npm install 安装依赖。
  2. 调用npm run dev命令运行MxCADApp Npm项目。

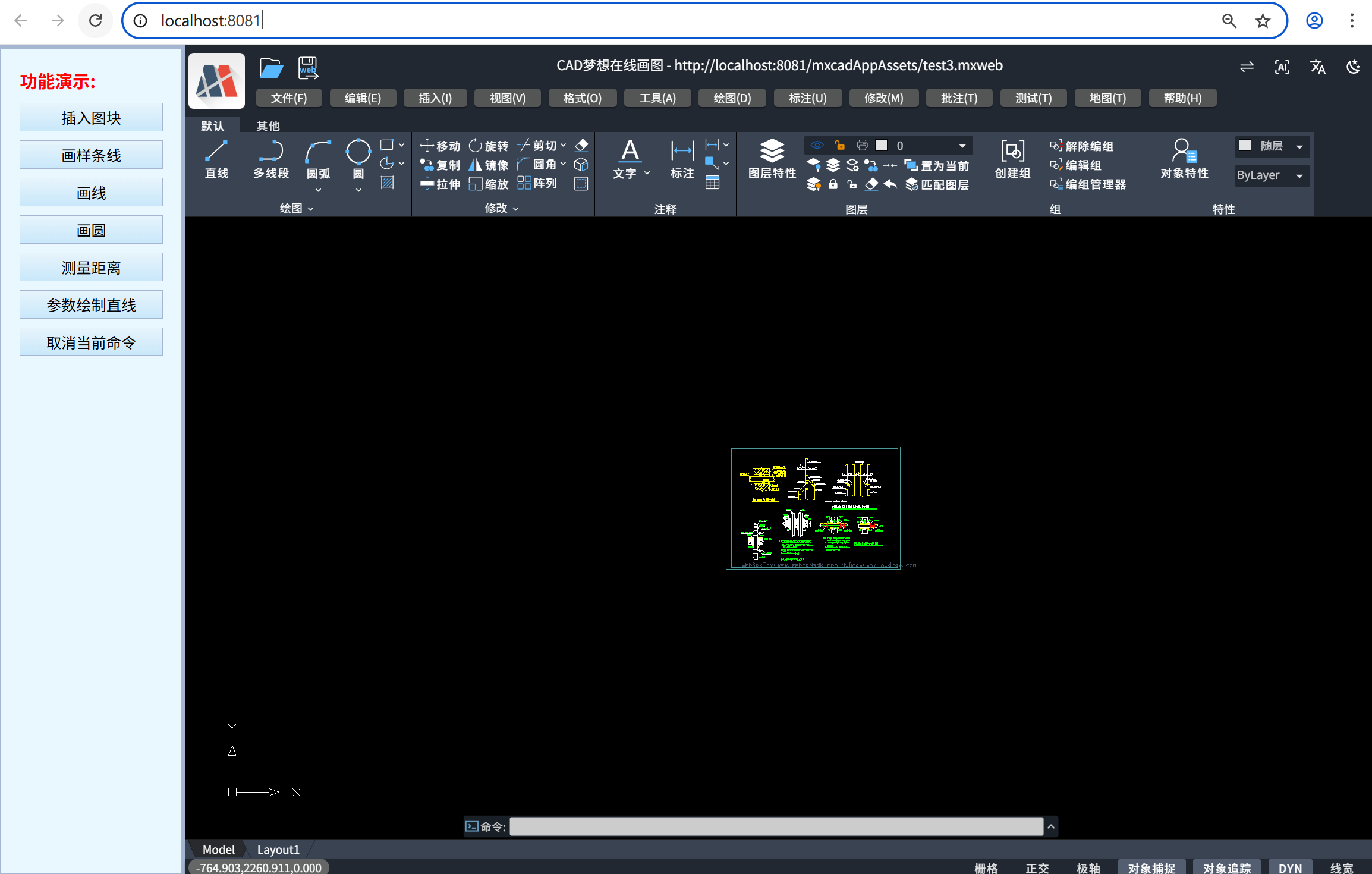

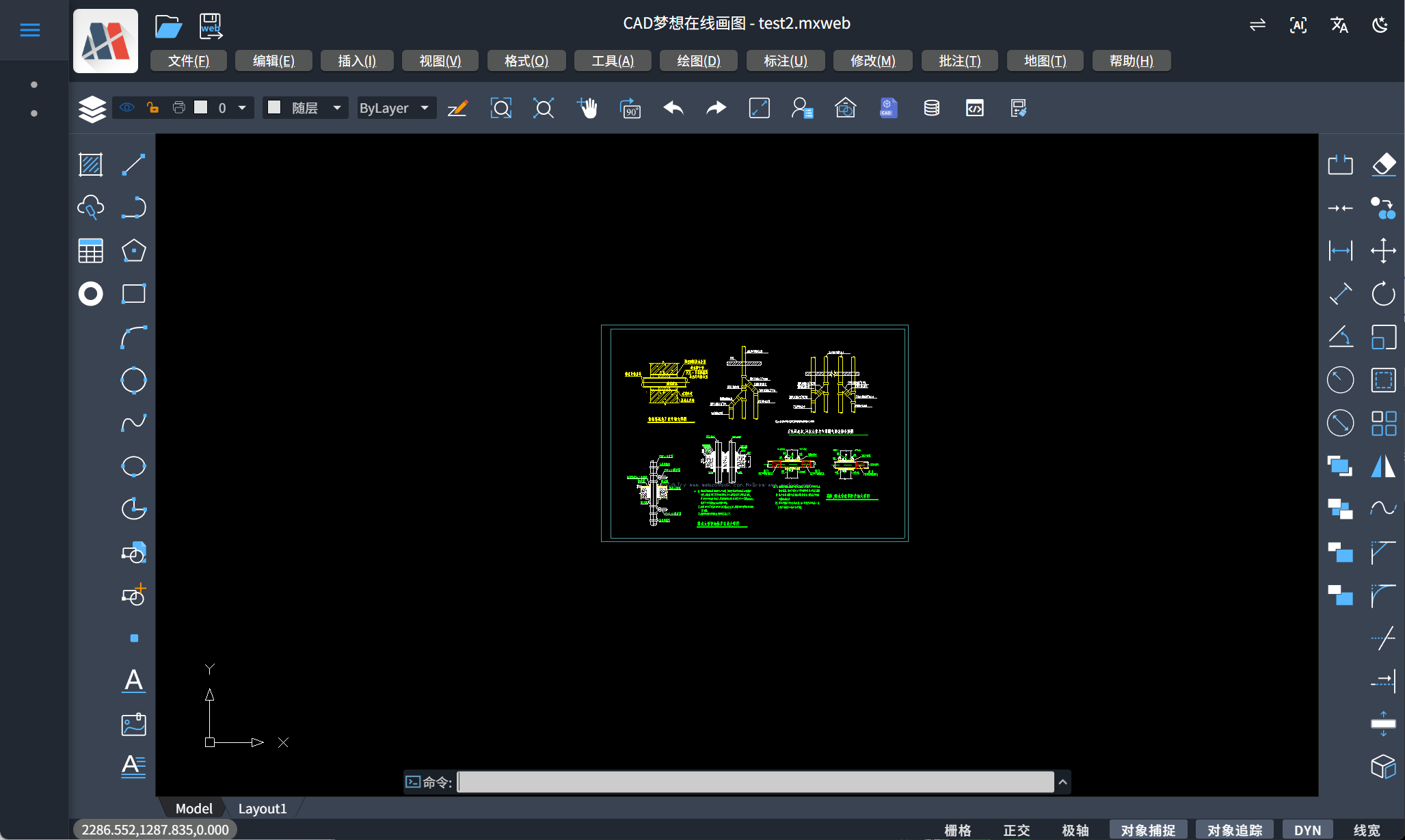

运行后直接访问http://localhost:8081/，效果如下图：


MxDrawCloudServer\SRC\sample\app\sample目录中其他框架调用mxcad-app的demo，运行方法同上。先进入对应目录，运行npm install 安装依赖，再运行npm run dev命令运行项目，运行后直接访问对应的项目地址即可。
