我们来用CAD梦想画图绘制一个进阶练习题。
分析说明
1.使用阵列命令控制数量与角度。
目标对象
操作工具
操作系统：Windows10
CAD软件：CAD梦想画图
步骤

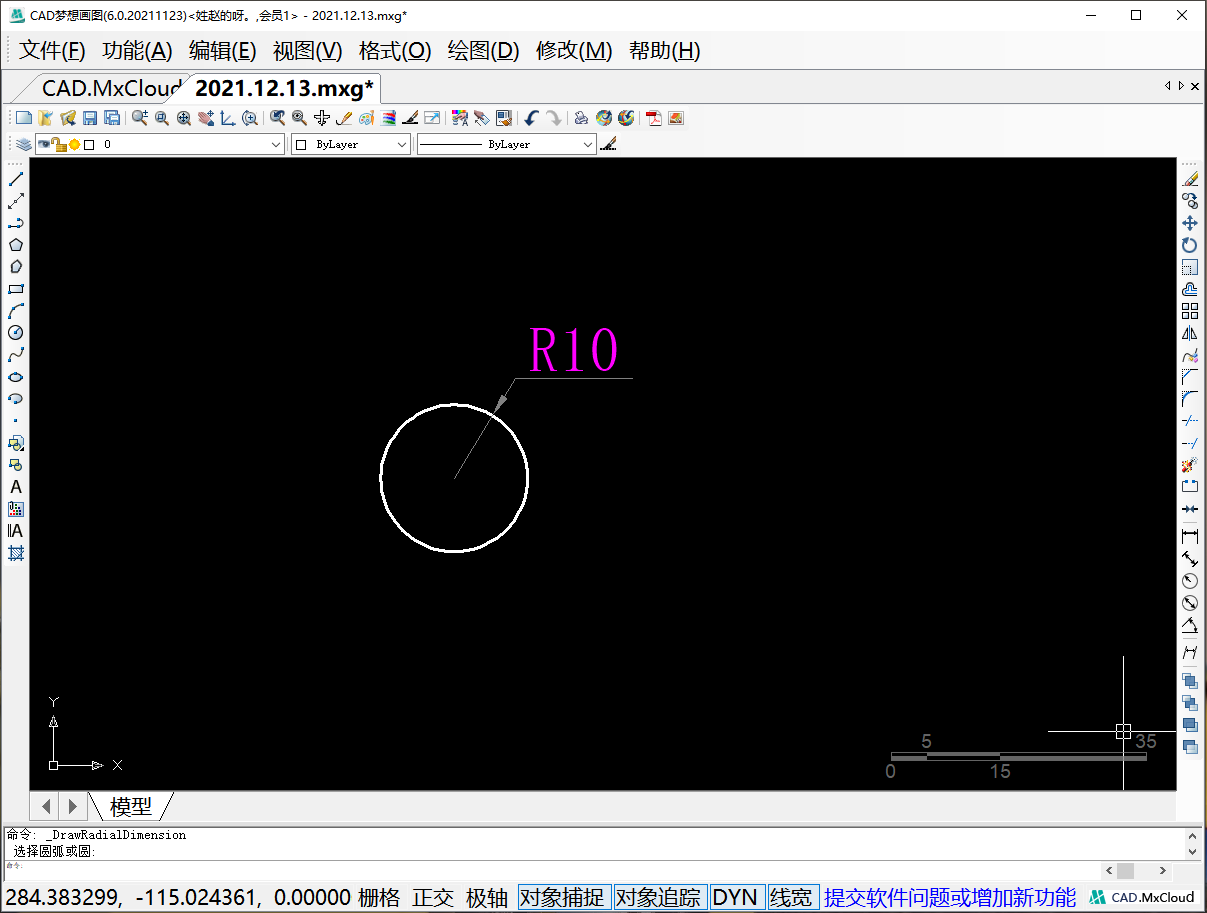

1.命令行输入圆（C）快捷键绘制一个半径为10的圆，如下图所示：
绘制圆

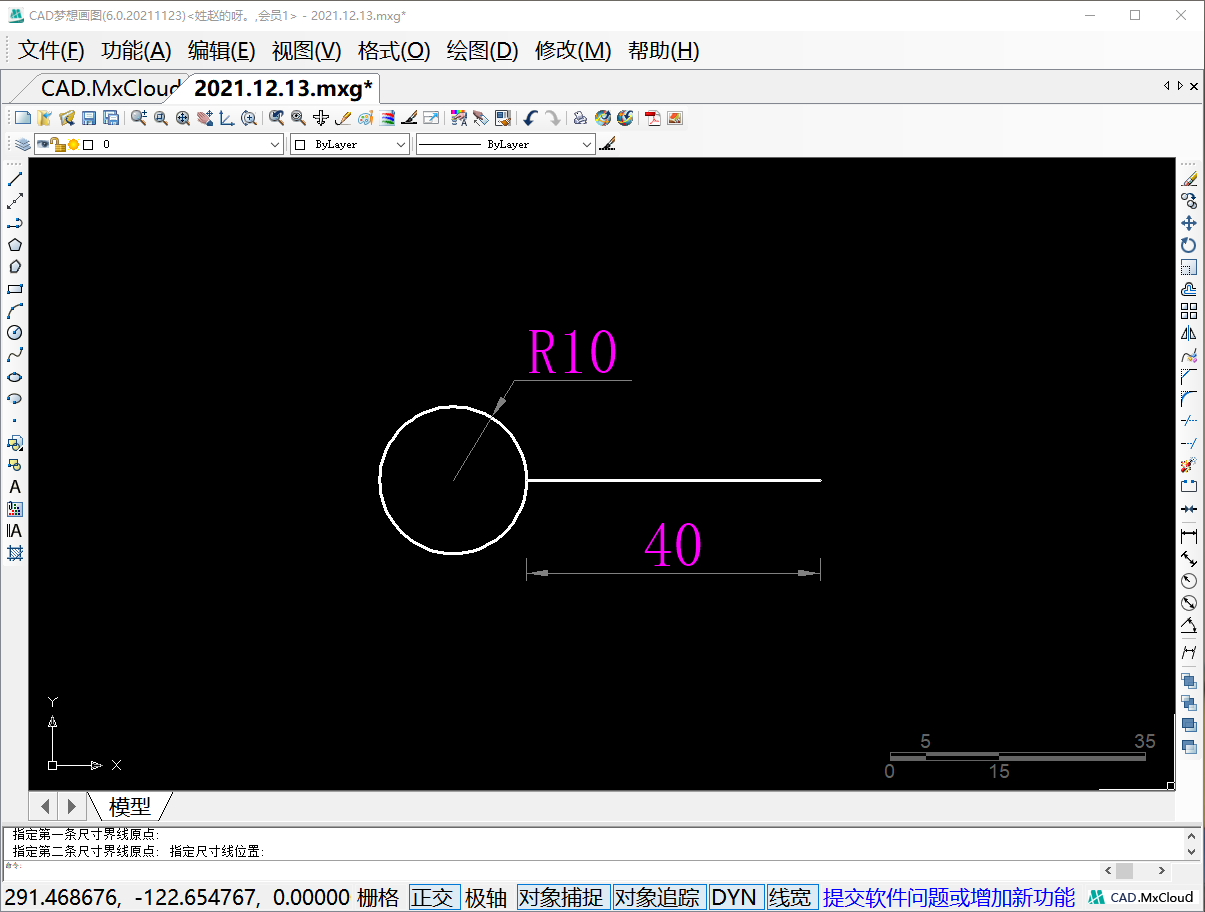

2.以圆的右边端点为起点绘制一条长度为40的直线，如下图所示：
绘制直线
3.选中圆和直线，输入阵列命令（ARRAY），以一直右端点Q为中心点，项目总数为6角度为168，如下图所示：
第一次阵列参数

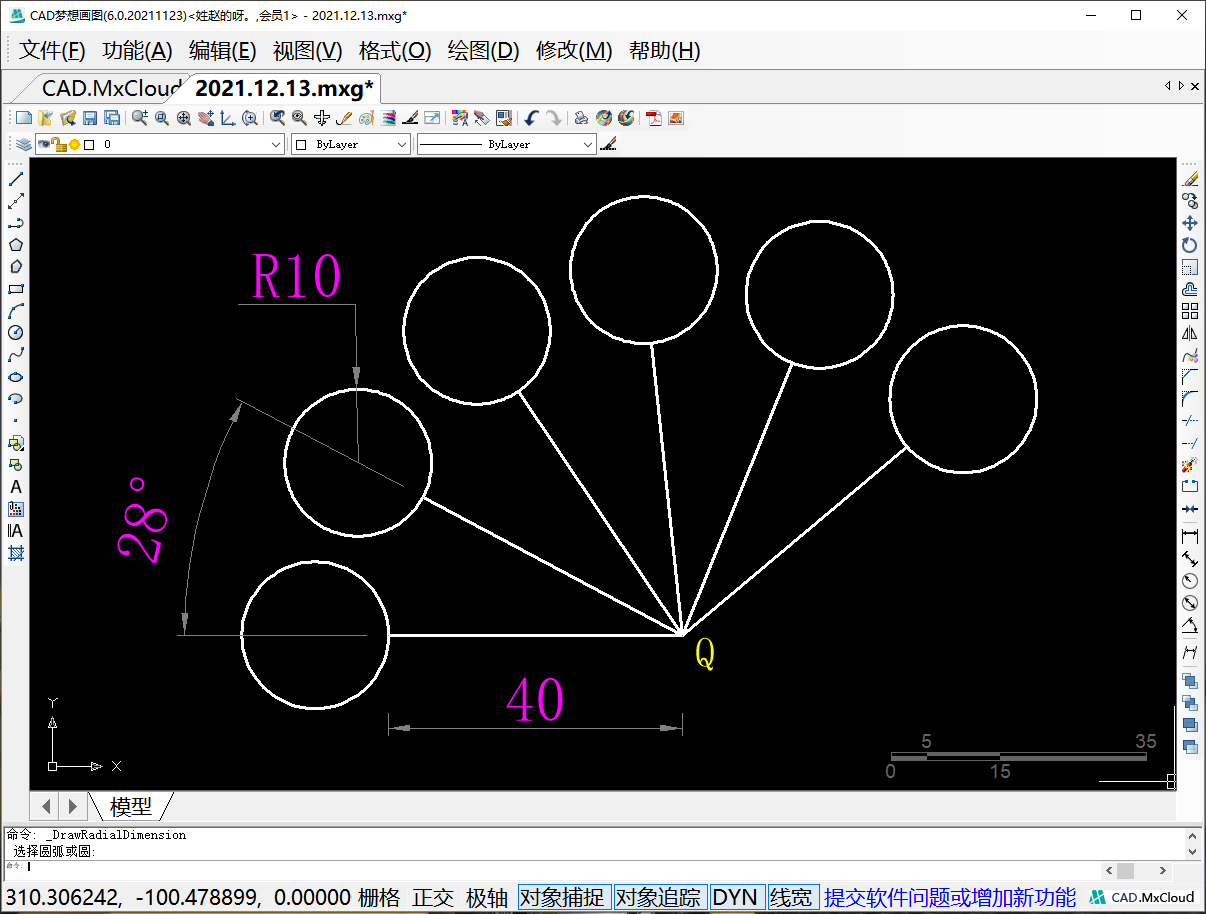

4.阵列完成后效果如下图所示：
第一次阵列效果

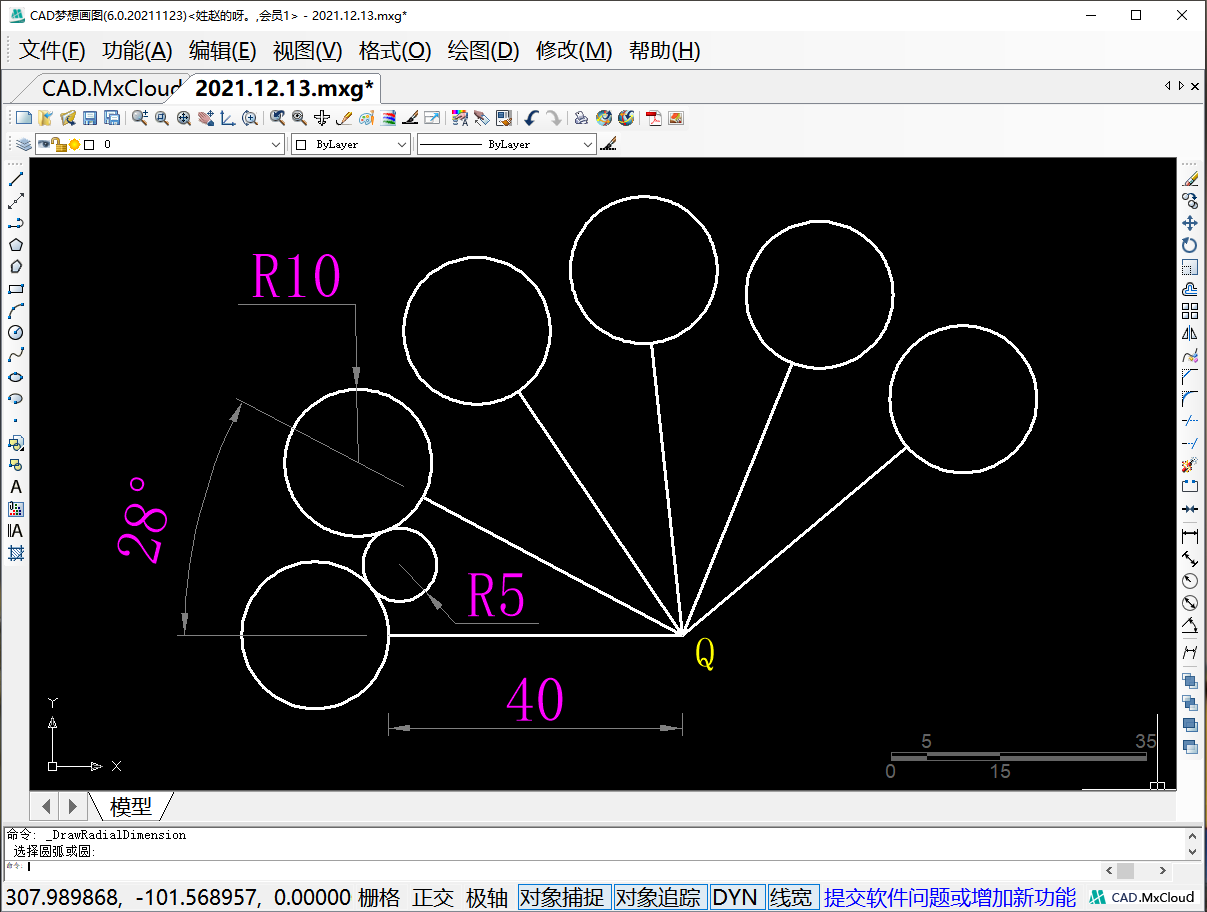

5.随后我们使用圆的“切点切点半径”绘制一个半径为5的圆，如下图所示：
绘制半径为5的圆

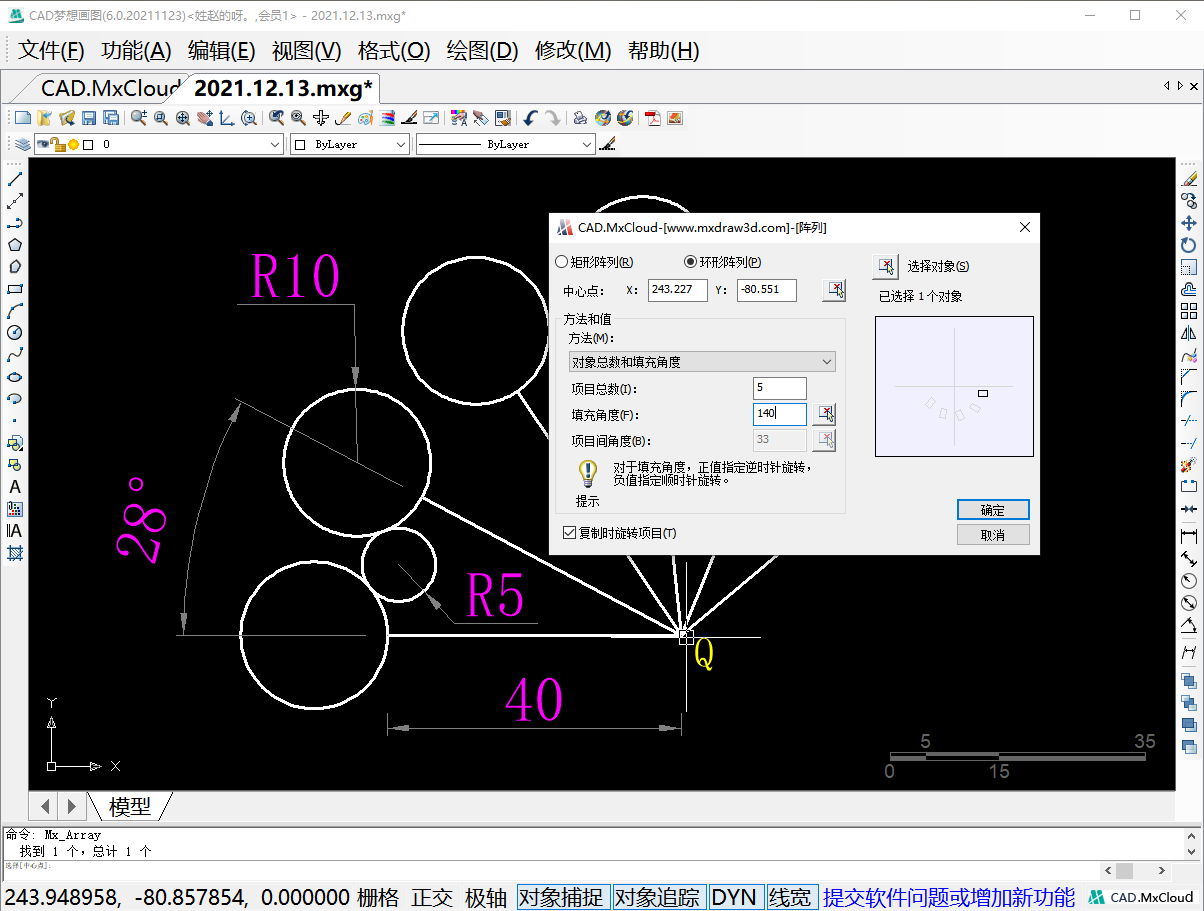

6.选中半径为5的圆执行阵列命令，中心点还是为Q点，项目总数为5角度为140，参数如下图所示：
第二次阵列参数

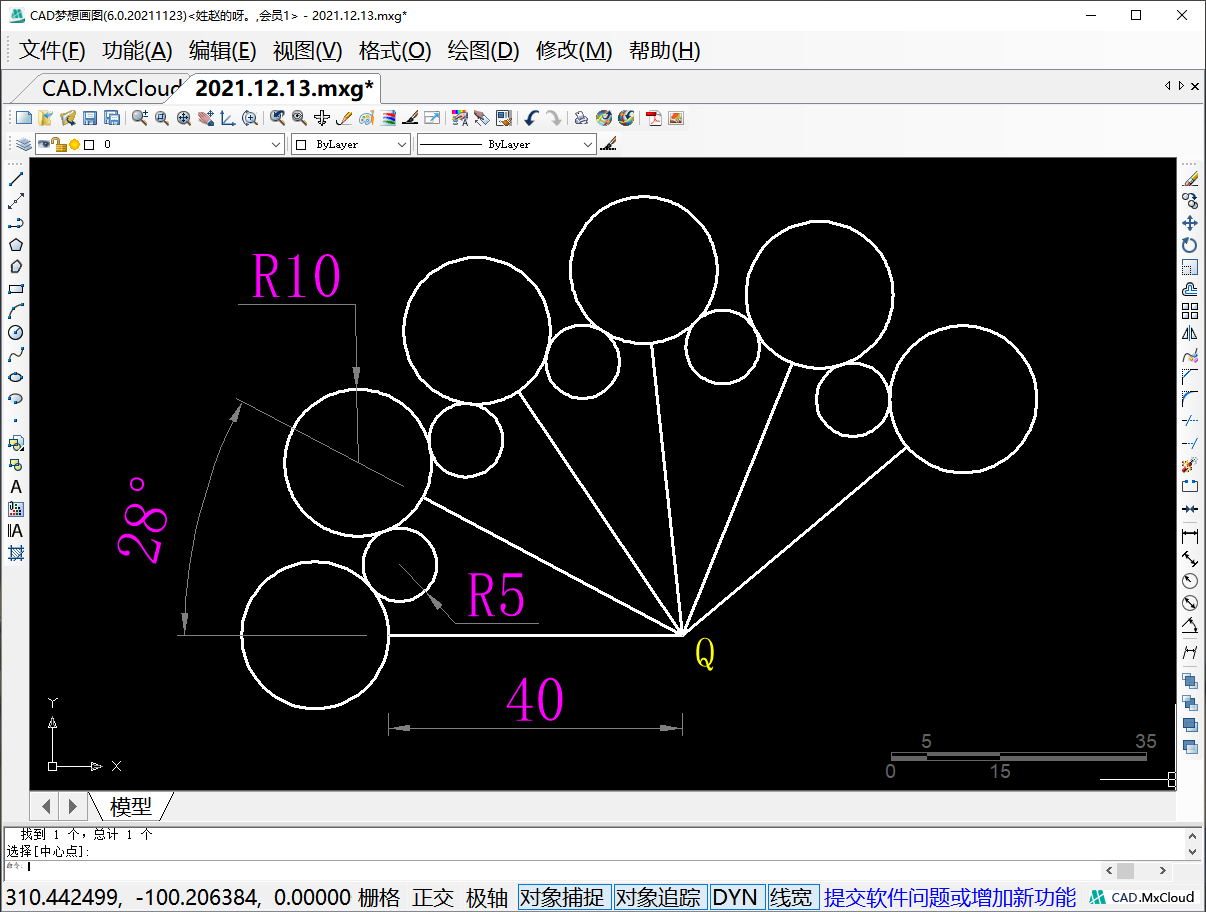

7.二次阵列后的效果如下图所示：
二次阵列效果

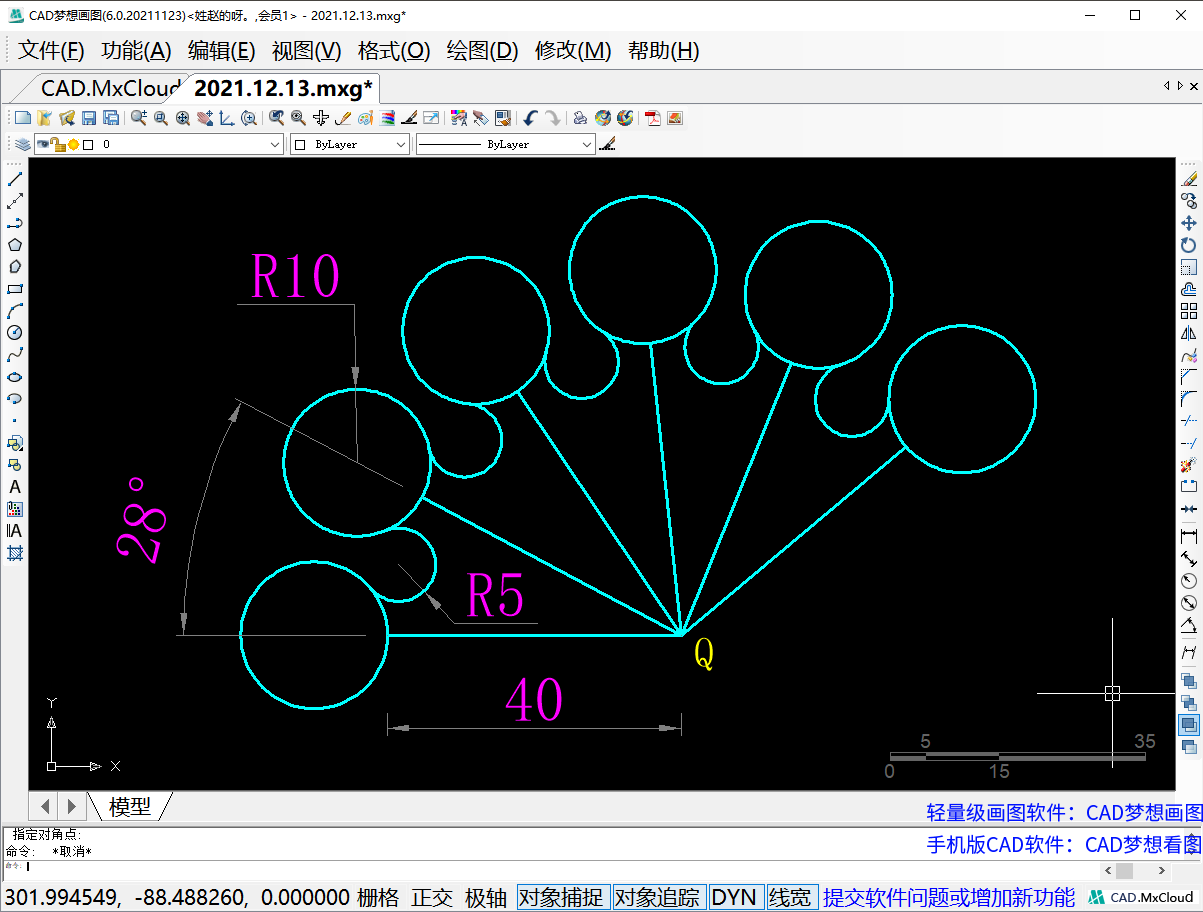

8.最后使用修剪命令将内部修剪成所需要的样式，再调整颜色等，最后效果如下图所示：
最终效果
