我们来用CAD梦想画图绘制一个进阶练习题。
分析说明
1.使用阵列命令控制数量与角度。

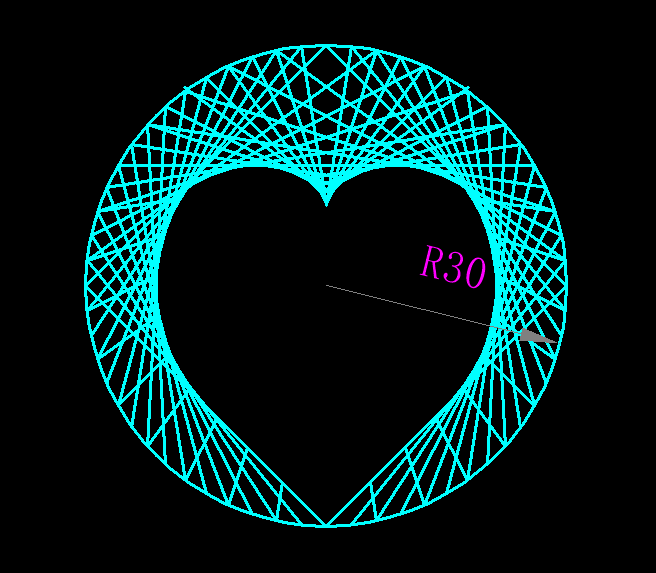

目标对象
操作工具
操作系统：Windows10
CAD软件：CAD梦想画图
步骤

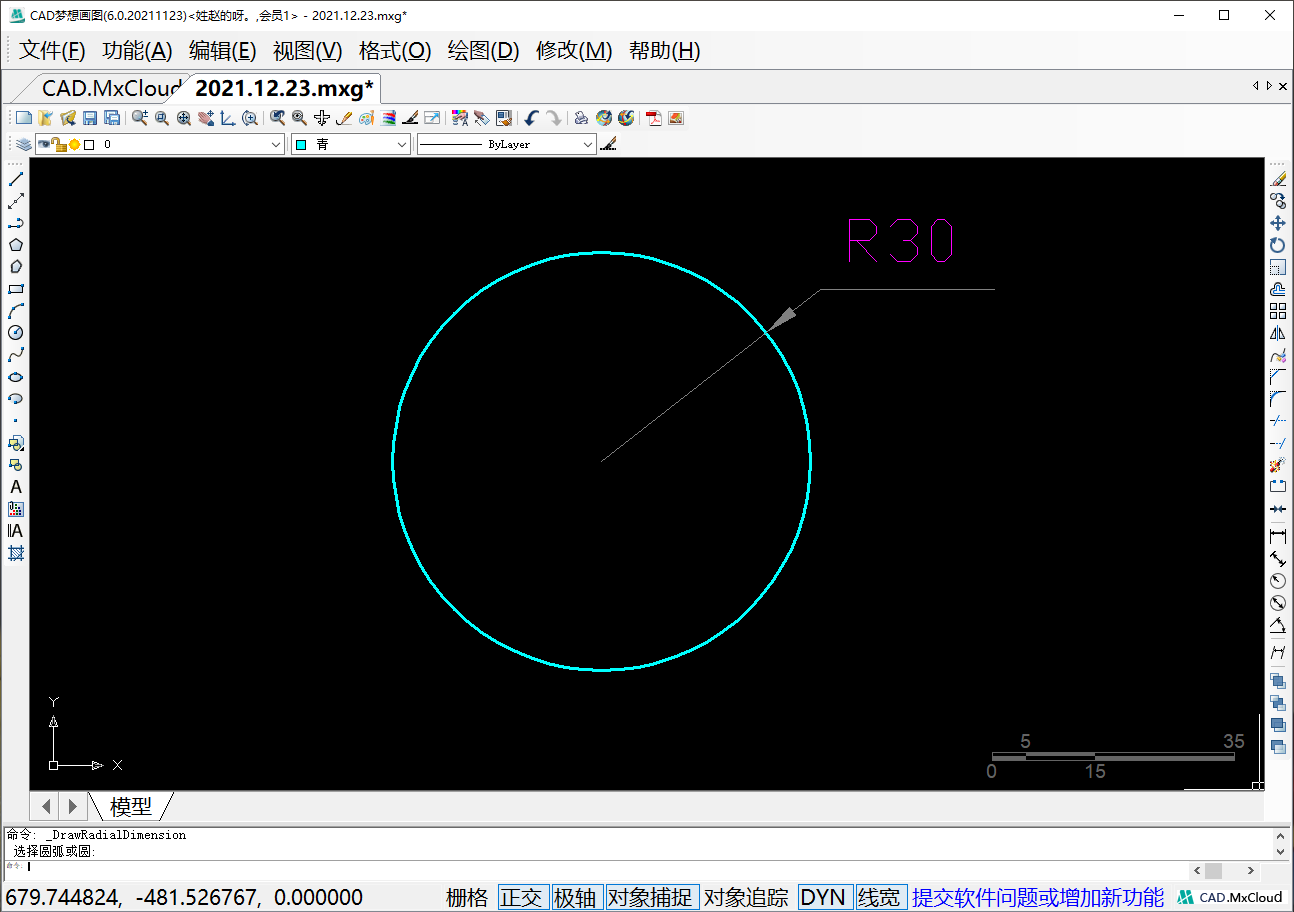

1.命令行输入圆（C）快捷键绘制一个半径为30的圆，如下图所示：
绘制圆

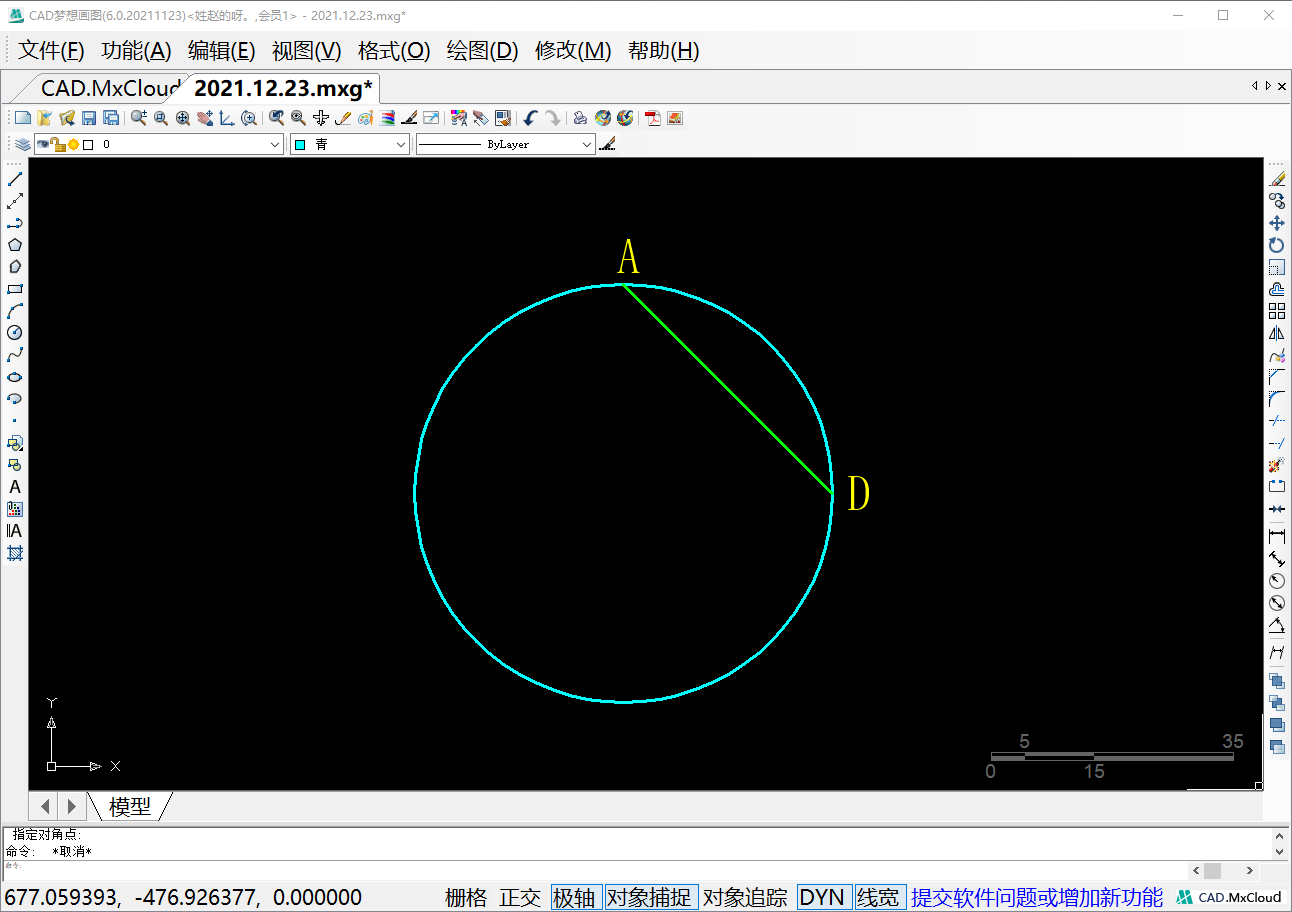

2.命令行输入直线（L）命令，连接圆顶端A点与圆右端D点，如下图所示：
连接线段AD

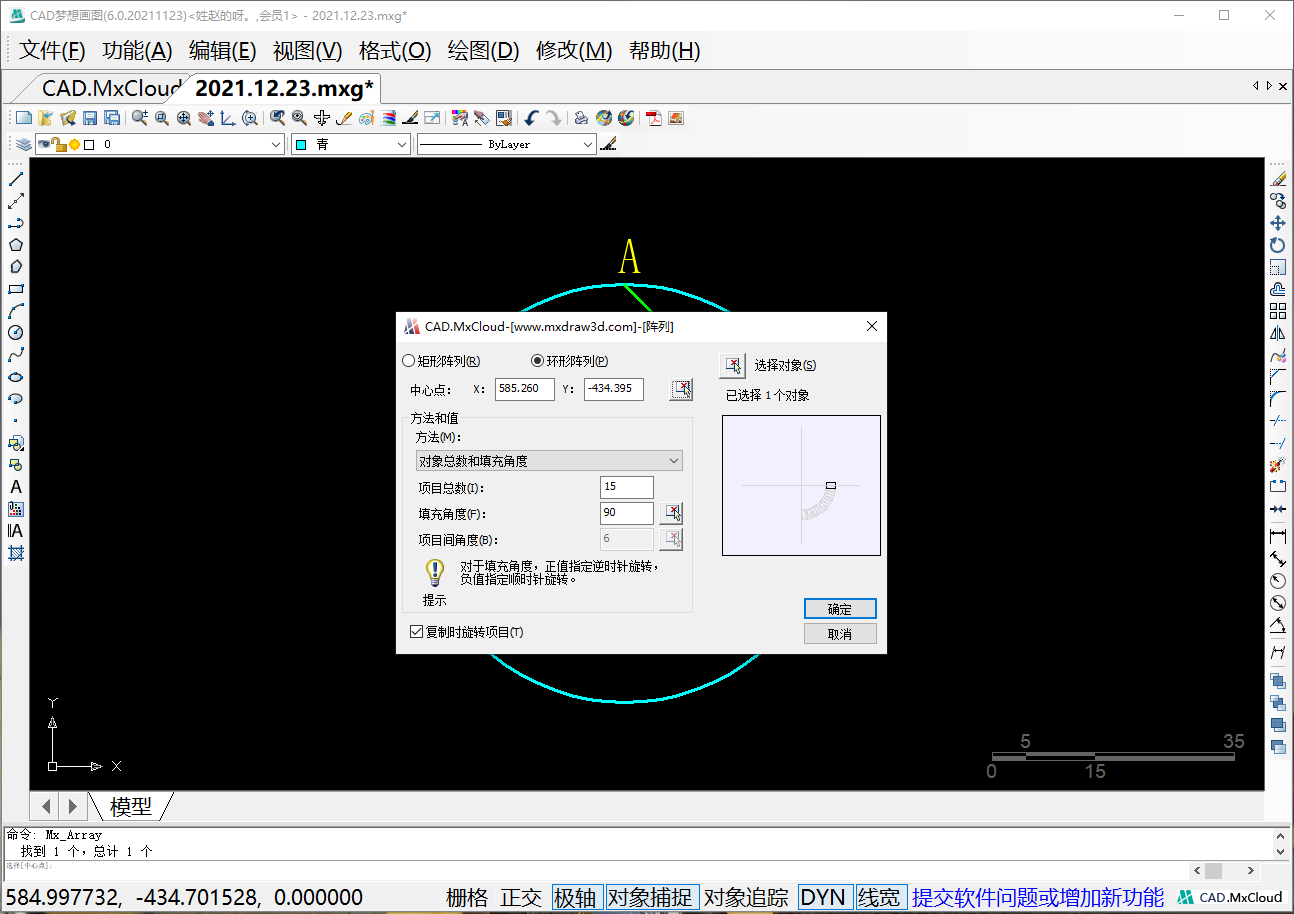

3.选中线段AD，输入阵列（ARRAY）命令，选择环形阵列；阵列中心为圆心；阵列数目为15；阵列角度为90，如下图所示：
阵列参数

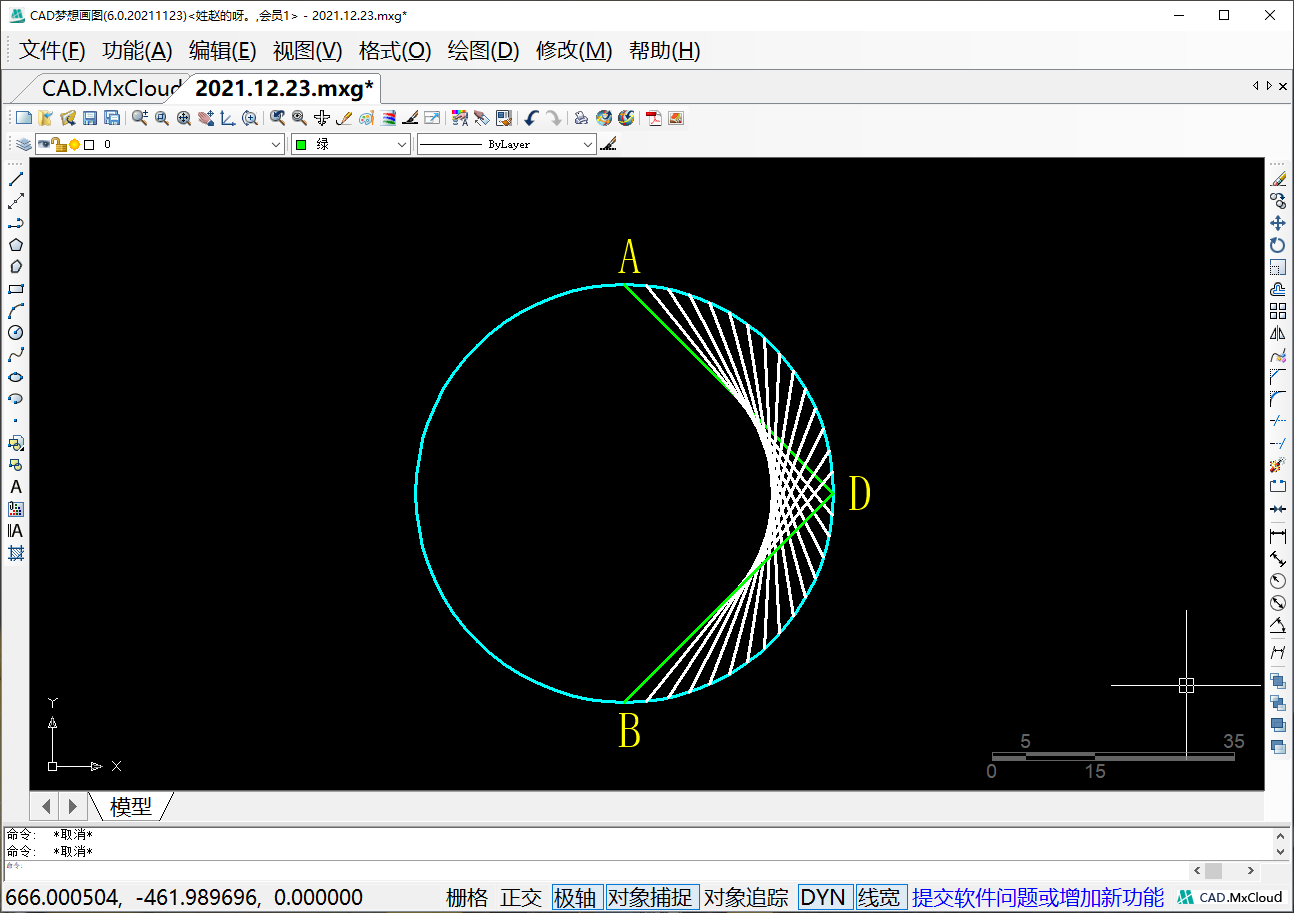

4.阵列完成后再次选中线段AD,输入镜像（MI）命令水平镜像得到线段BD，如下图所示：
得到线段BD

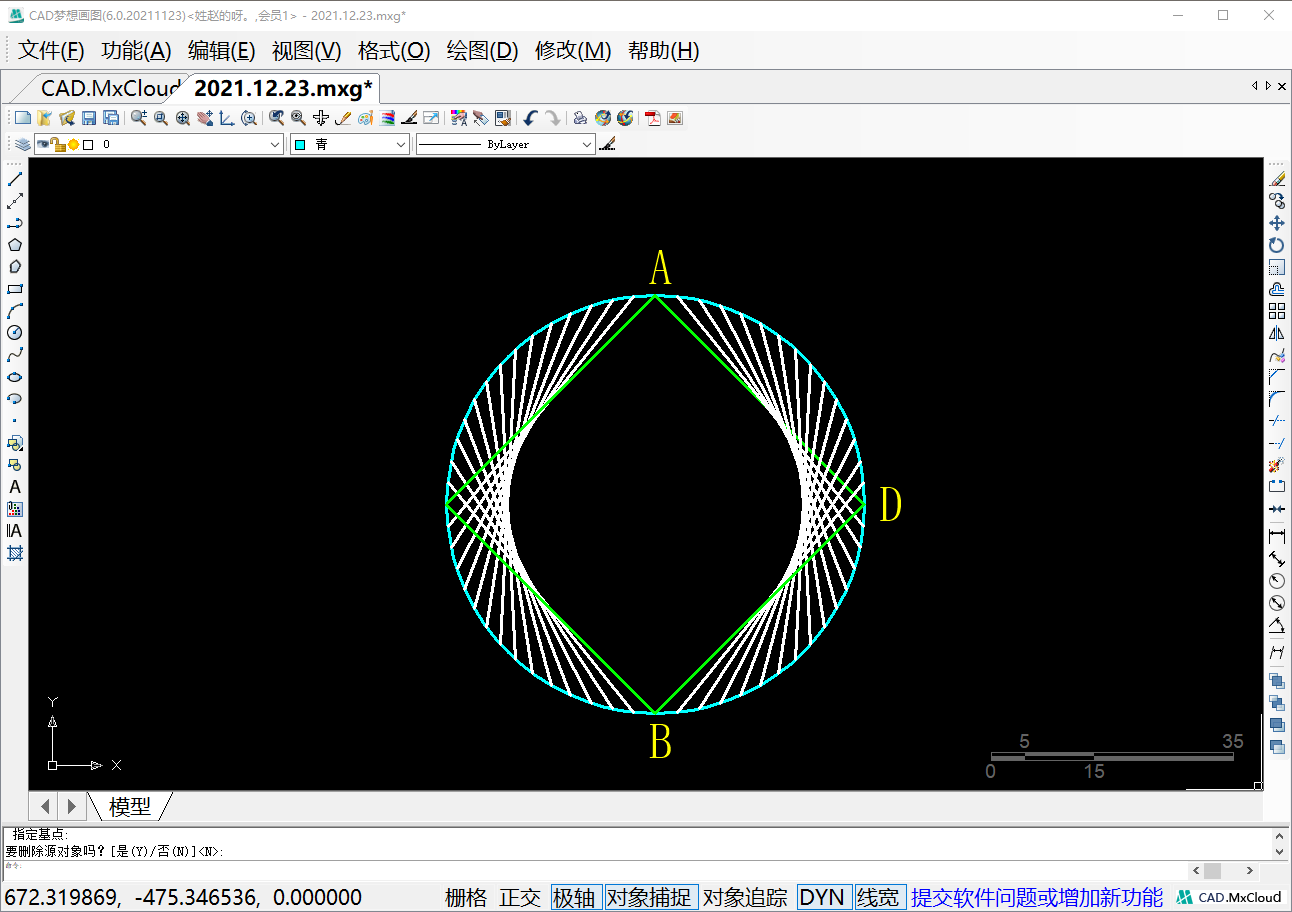

5.框选右边所有的线段，输入镜像命令一AB两点为镜像的基点镜像得到的图形如下图所示：
以AB为基点镜像

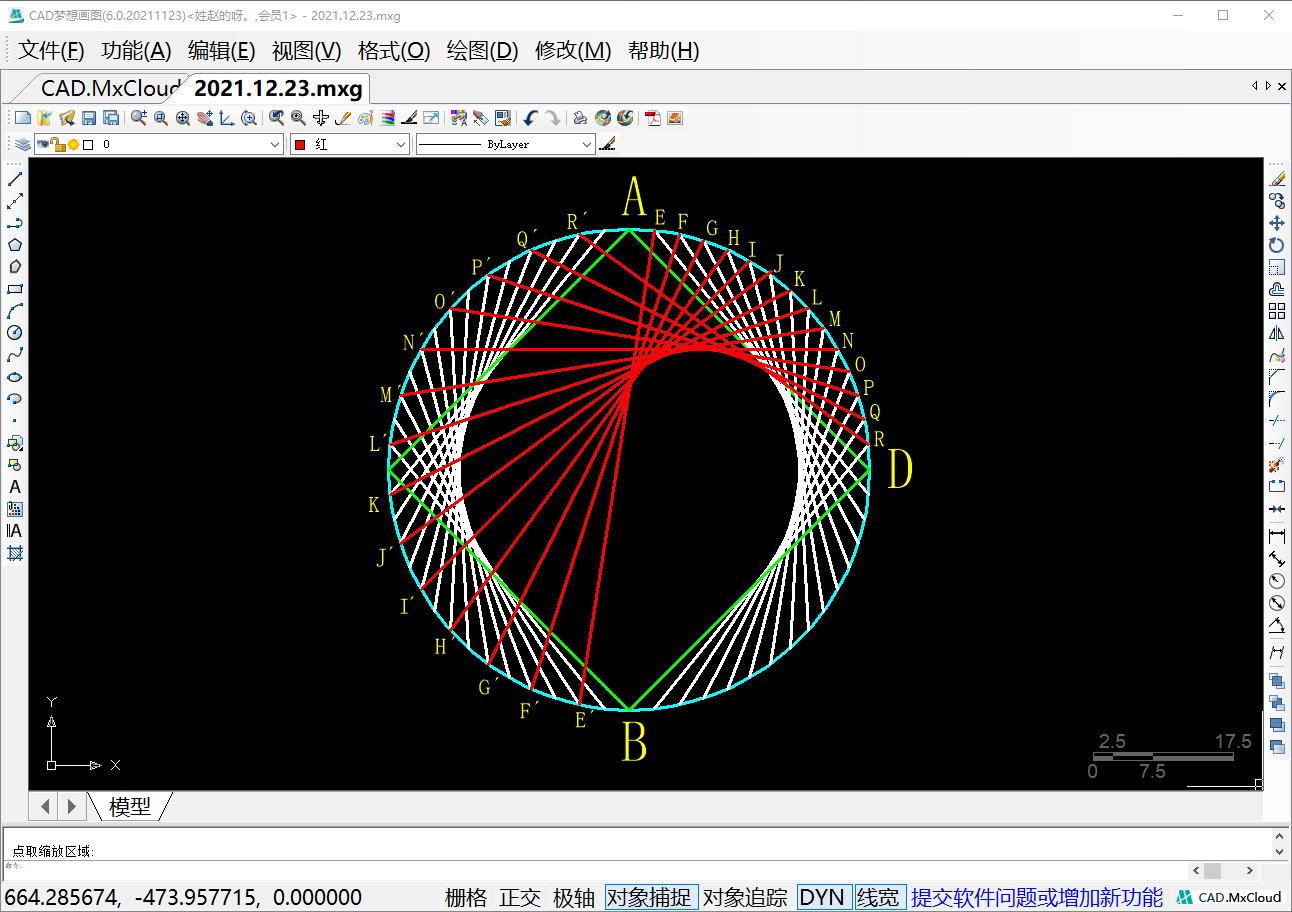

6.命令行输入直线命令连接EE´、FF´、GG´、HH´、II´、JJ´、KK´、LL´、MM´、NN´、OO´、PP´、QQ´、RR´，如下图所示：
连接多条直线
7.选中连接好的线段，再以AB点为镜像基点进行镜像，如下图所示：
再次以AB为基点镜像

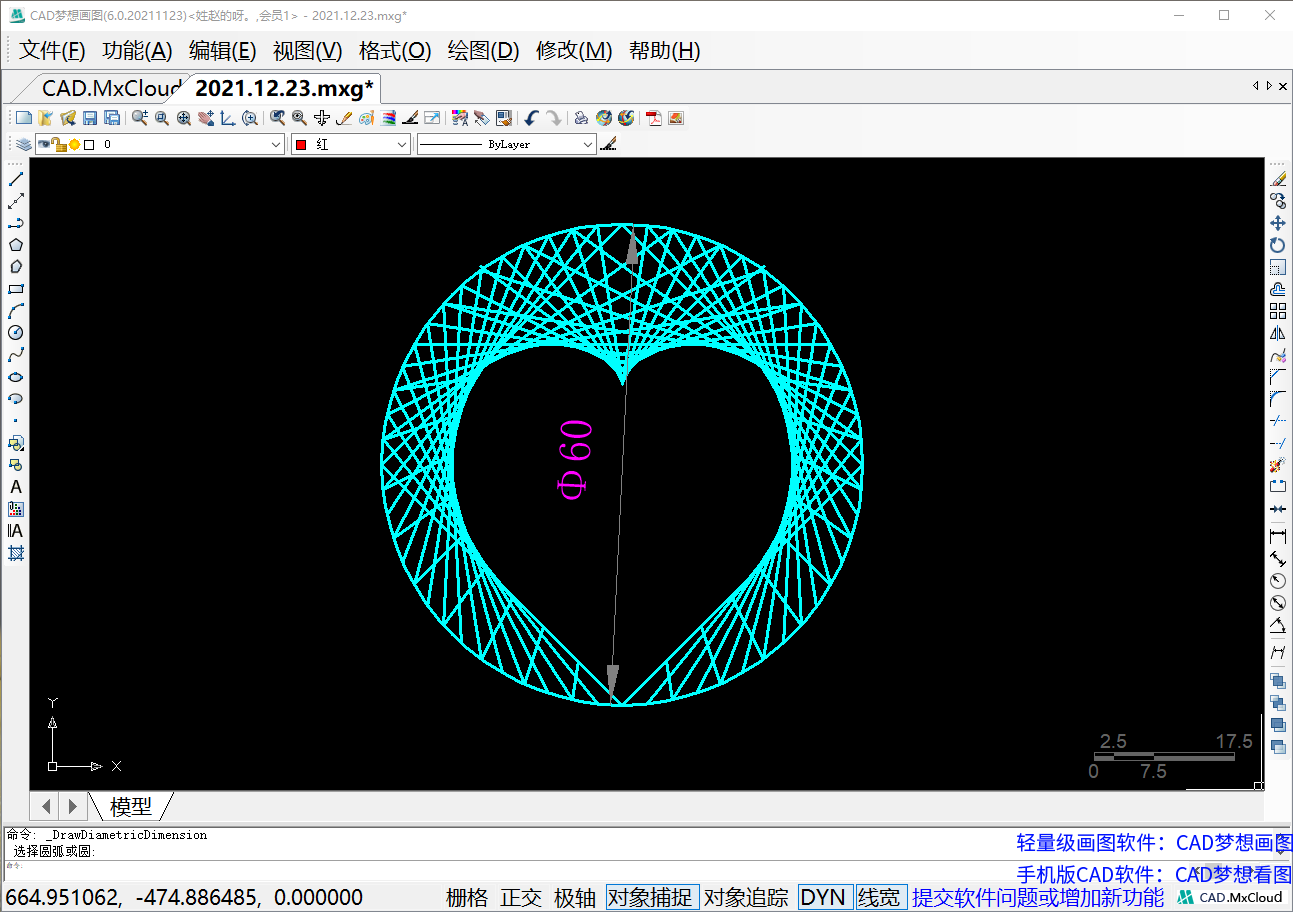

8.最后删除字母编号，使用修剪命令将内部修剪成所需要的样式，再调整颜色等，最后效果如下图所示：
最终效果
