今天用CAD梦想画图绘制一个CAD进阶练习题。
目标图形
操作工具
操作系统：Windows10
CAD软件：CAD梦想画图
步骤

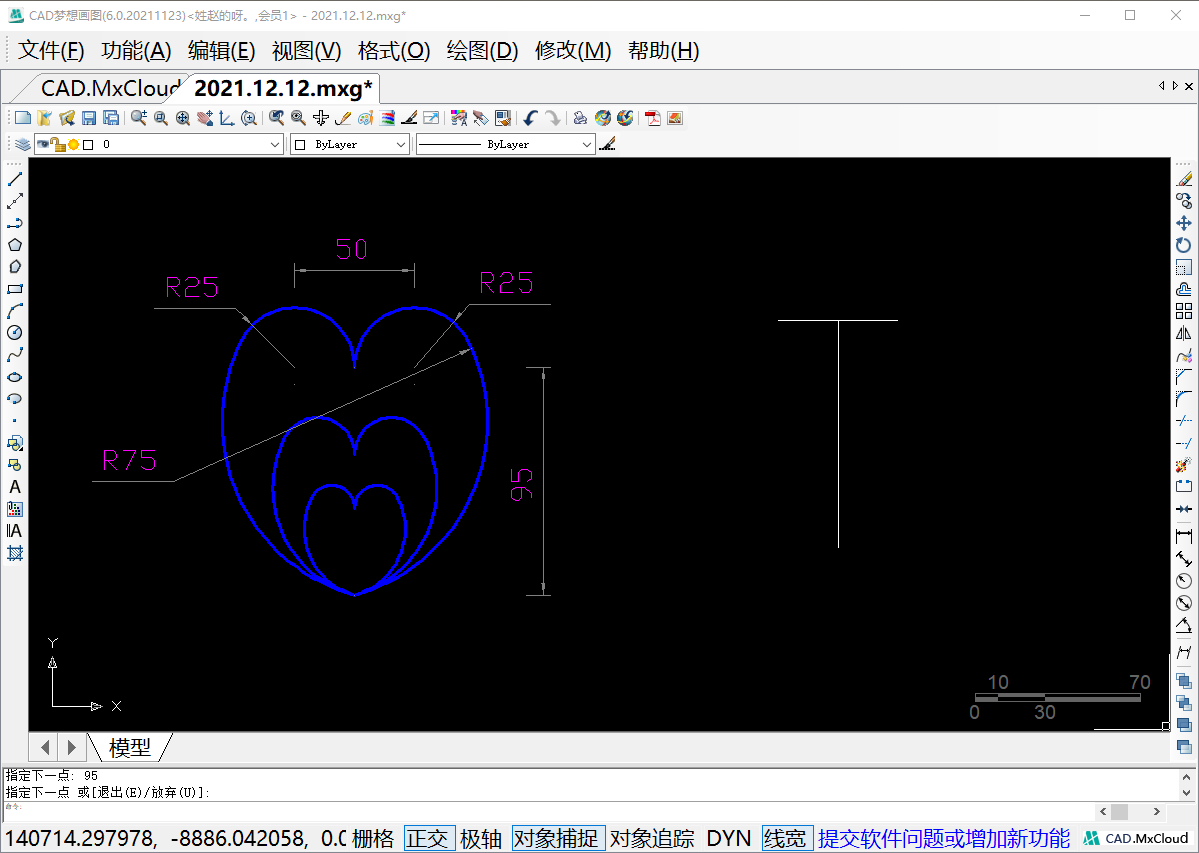

1.首先第一步绘制两条长50水平直线与长95垂直直线的辅助线（在这里辅助对象都用白色显示，实际对象用青色显示），如图所示：
直线辅助线

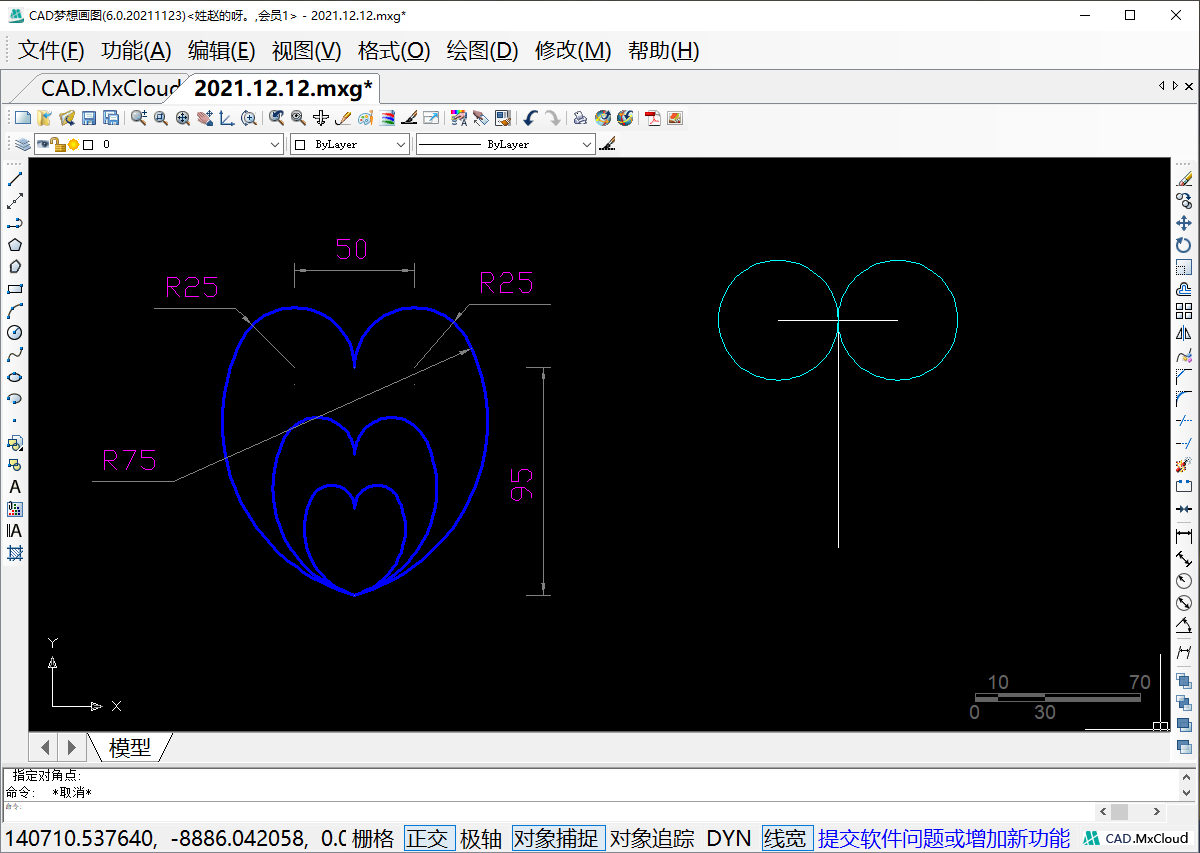

2.分别一水平直线的两个端点为圆心绘制两个半径为25的圆，如下图所示：
绘制半径25圆

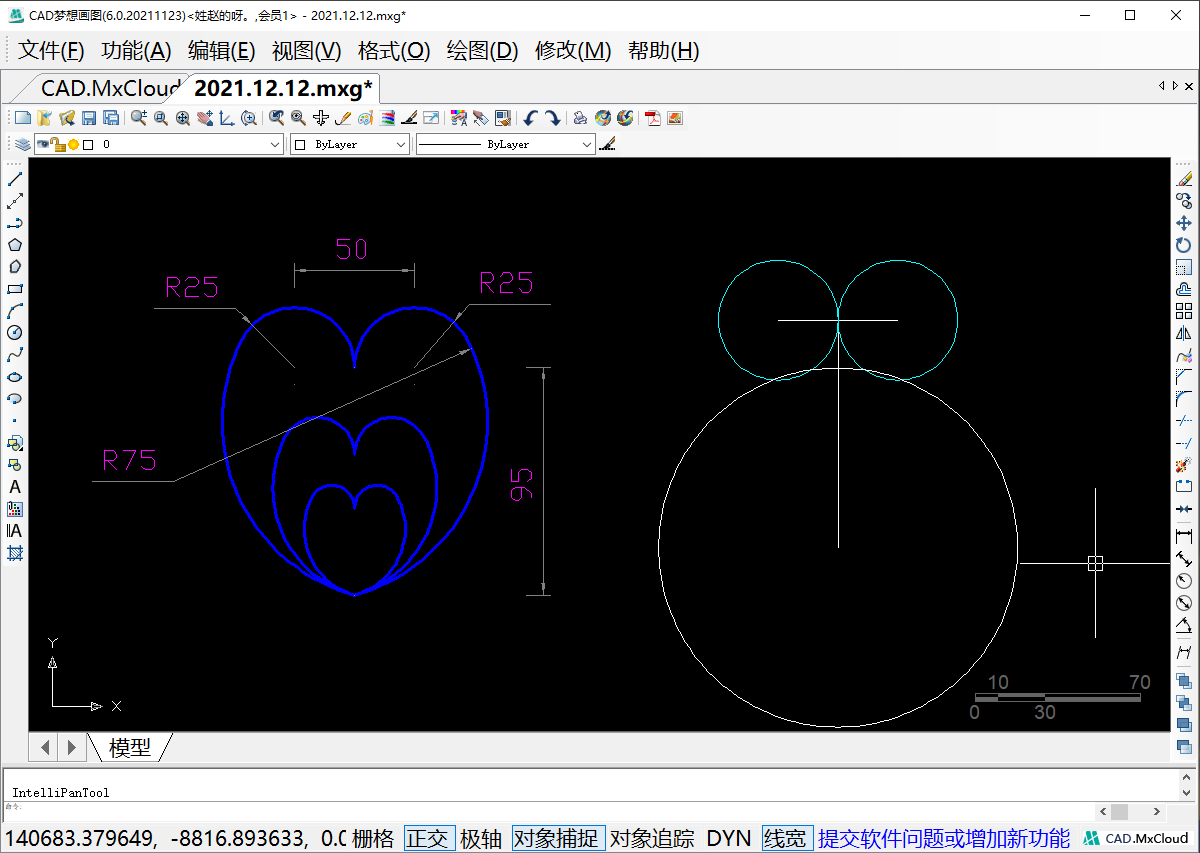

3.再以垂直直线的最下面的端点绘制一个半径为75的圆，如下图所示：
绘制半径75的圆
4.接着以左边小圆的圆心为基点绘制一个半径为50的圆，如下图所示：
绘制半径为50的圆

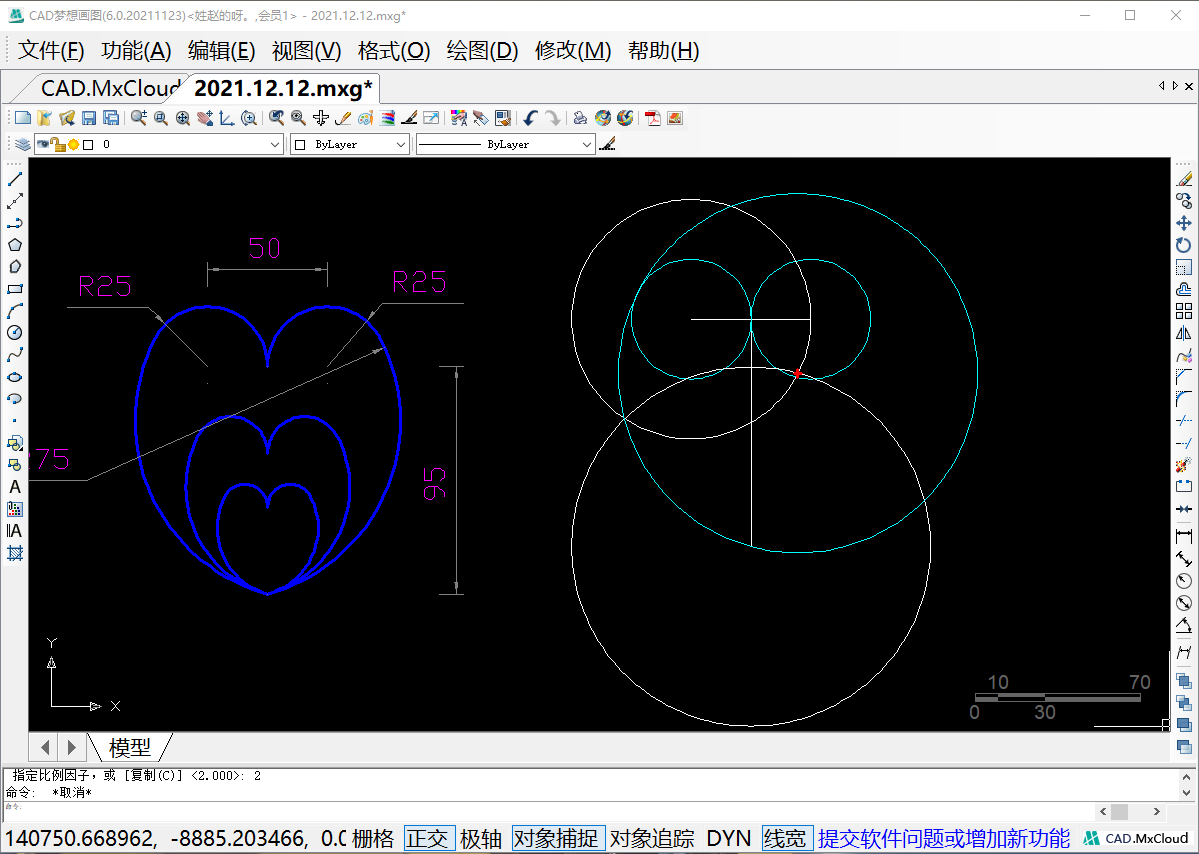

5.以半径75和半径50的圆的交点处为圆心绘制一个半径为75的圆，如下图所示：
再次绘制半径为75的圆

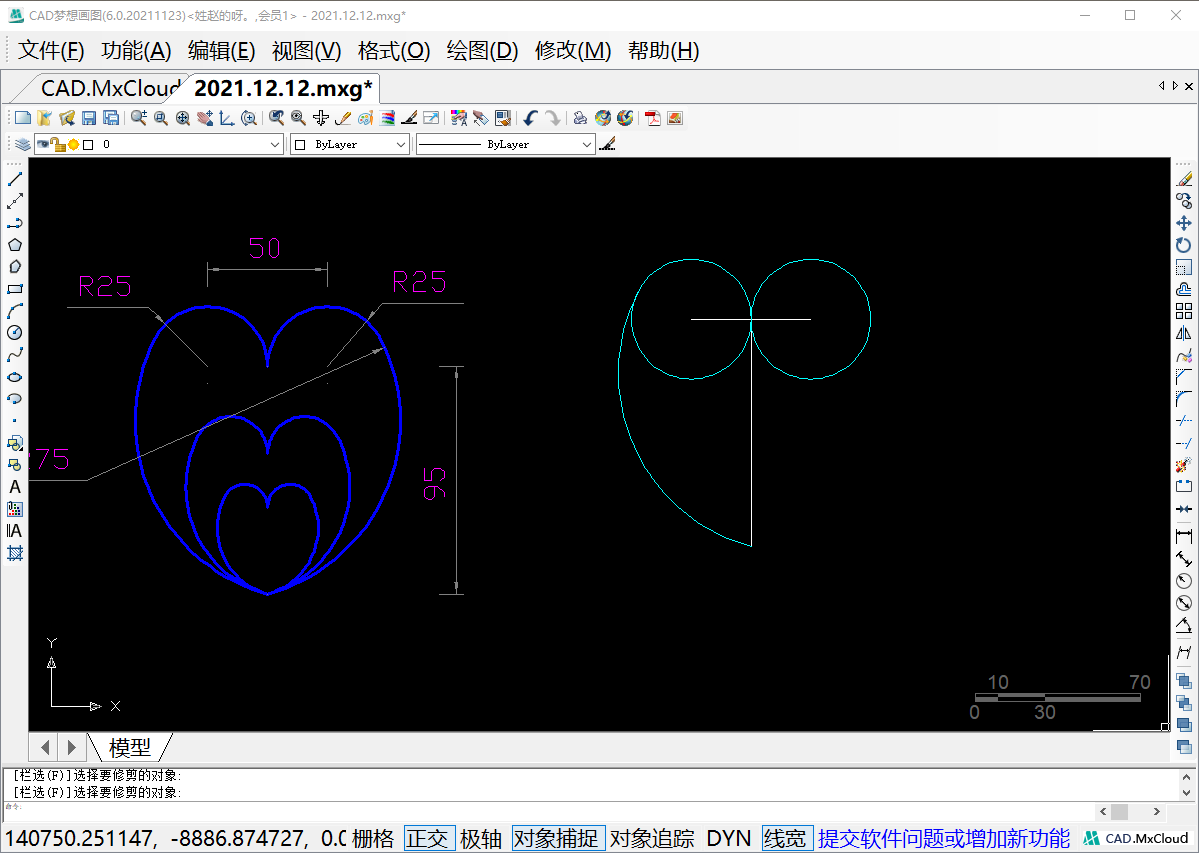

6.接着我们删除辅助圆（白色的）再修剪对象，效果如下图所示：
删除对象与修剪对象

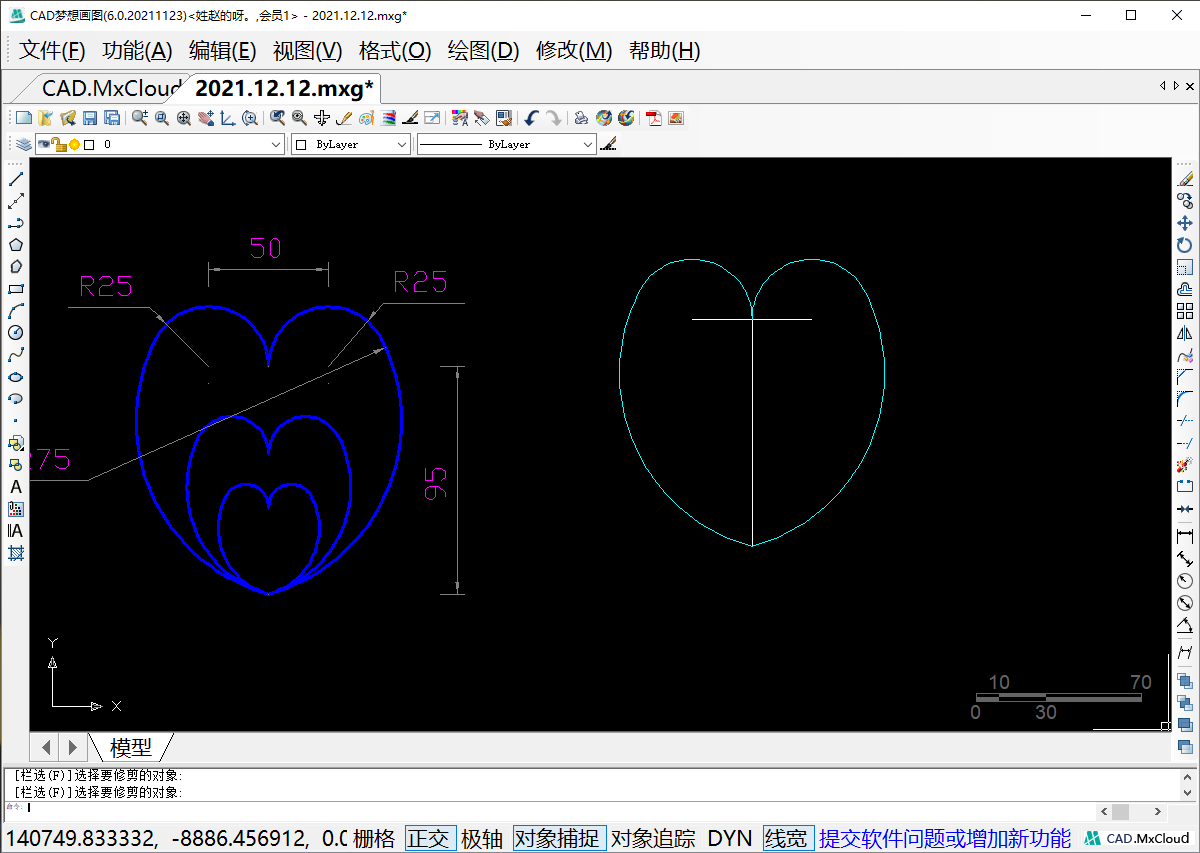

7.我们选择剩下的一段圆弧以垂直直线为镜像基点进行镜像，再将小圆进行修剪，效果如图所示：
镜像圆弧

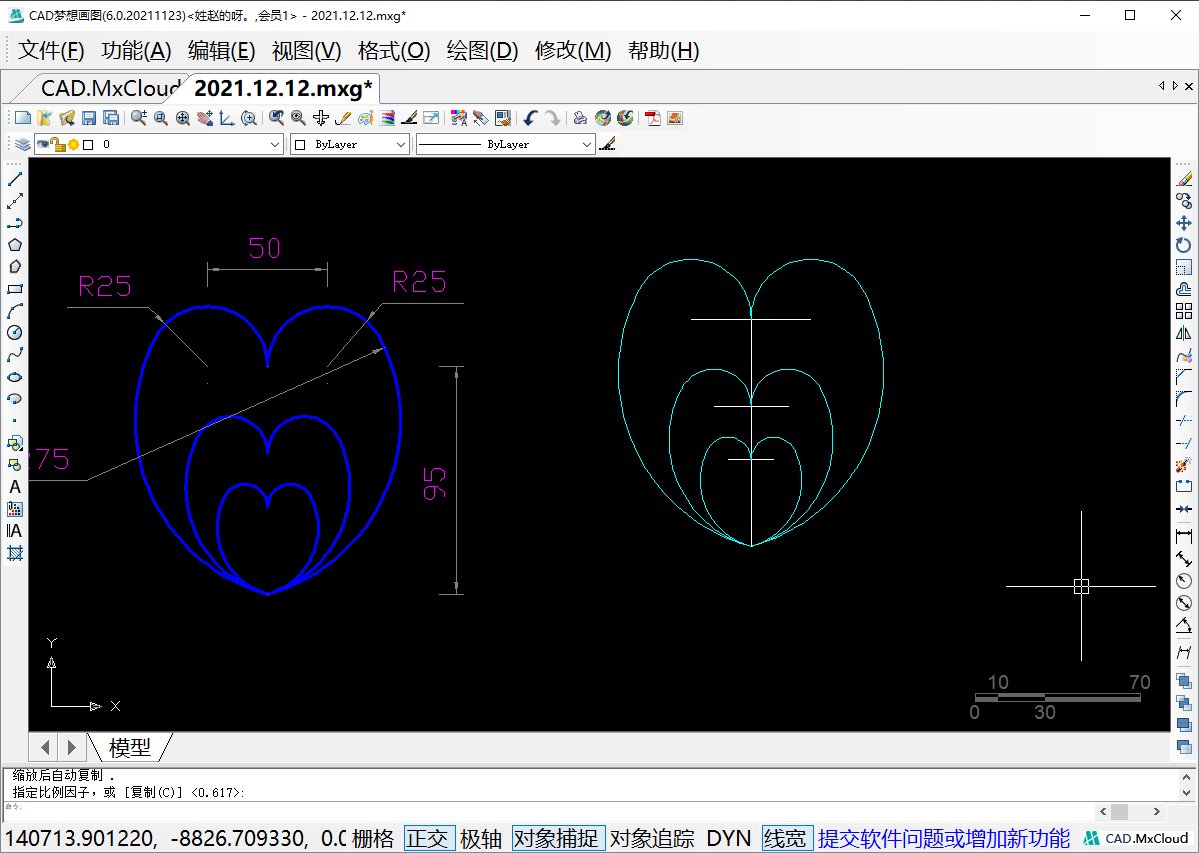

8.框选所有对象，使用缩放命令（SC）以对象最下面的点为缩放基点，一垂直直线的中点为缩放比例进行缩放复制，效果如下图所示：
缩放复制对象

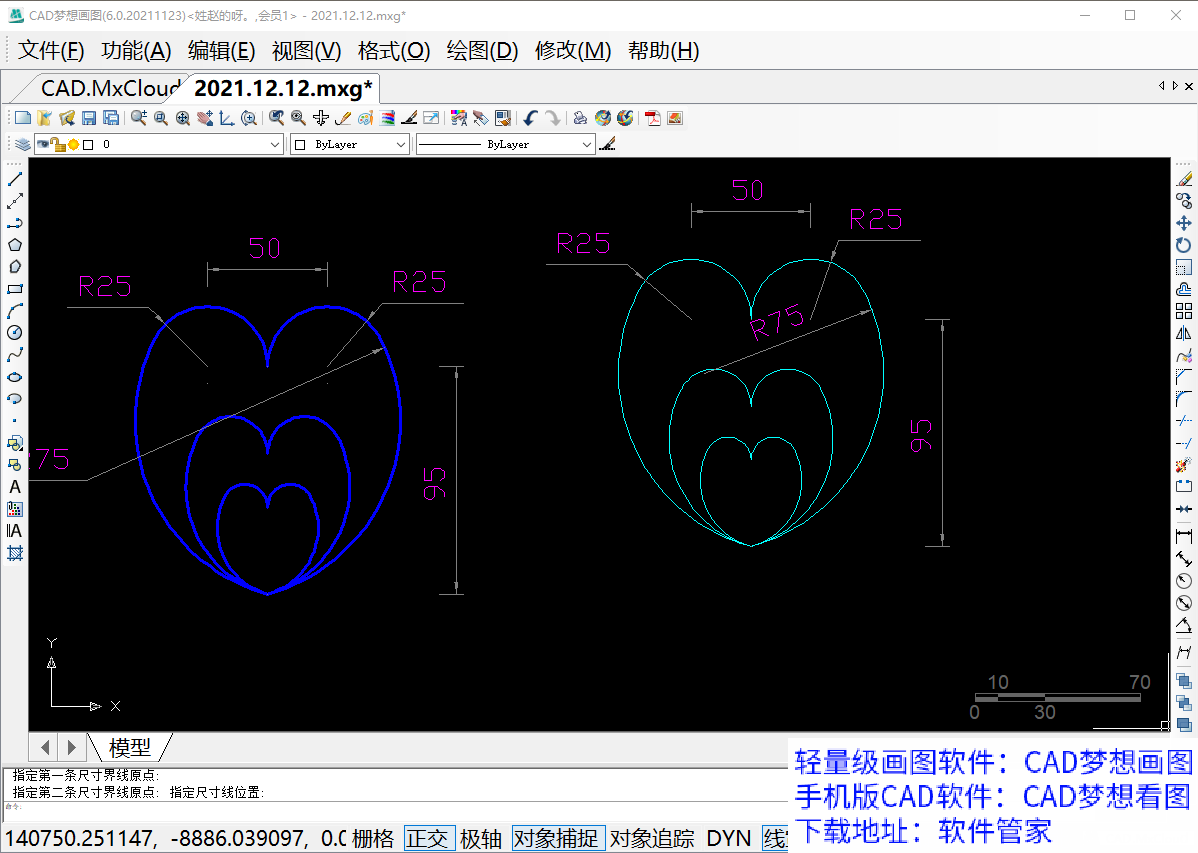

9.最后删除辅助线和进行标注即可完成，如图所示：
完成绘制
