当我们遇到带有弧形的箭头的时候该怎么绘制呢？就来用CAD梦想画图软件绘制一下。

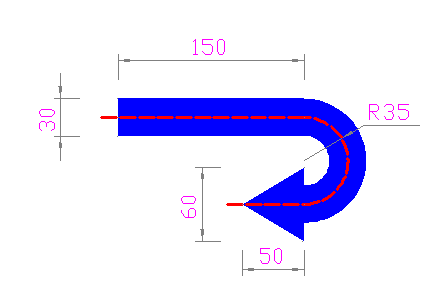

目标图形
操作工具
操作系统：Windows10
CAD软件：CAD梦想画图
步骤
1.绘制这个图形只需要使用一个多线段命令（PL）即可，首先输入pl在图上指定它的起点，如下图所示：
指定起点

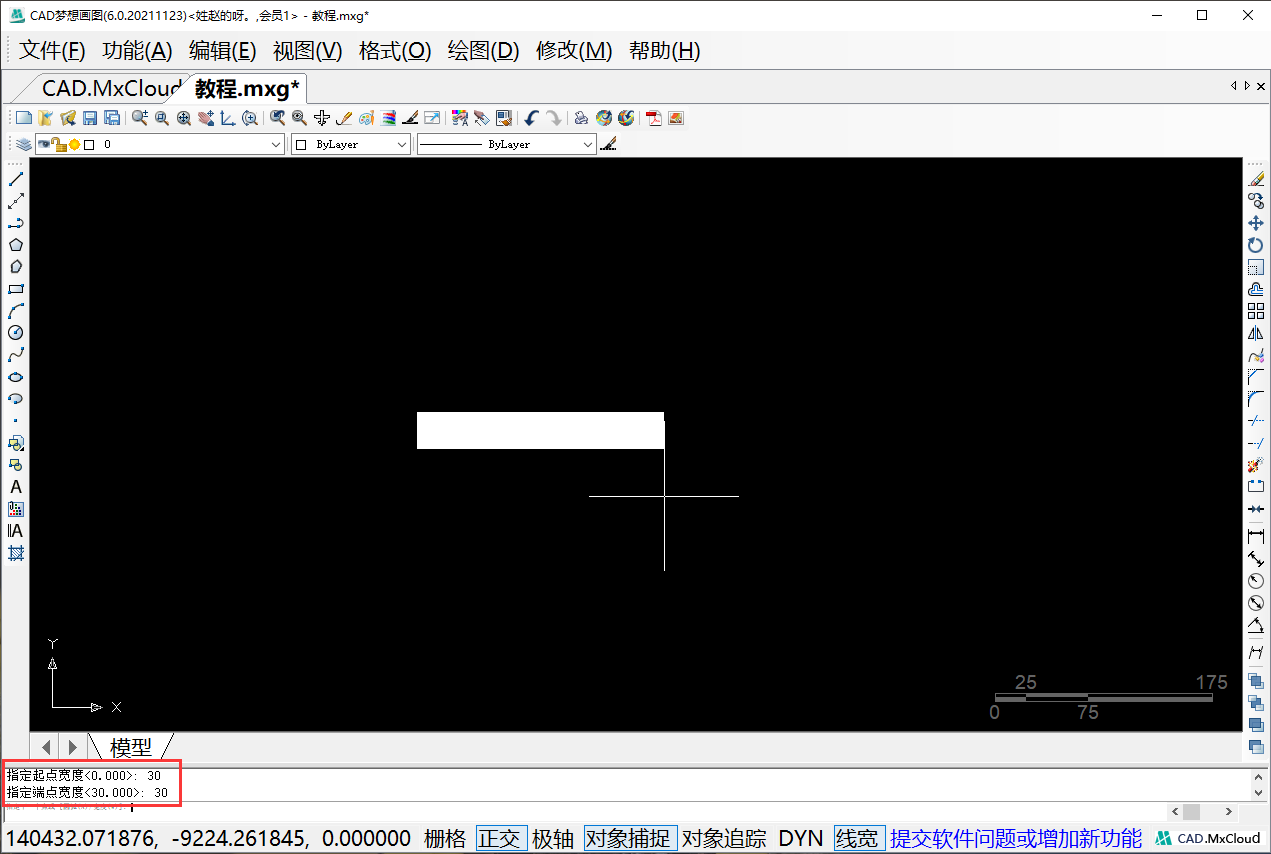

2.然后接着输入宽度（W）选项，我们看上图知道它的起点宽度与端点宽度为30，那我们就把它的宽度设置为30，设置好显示效果如下图所示：
设置宽度

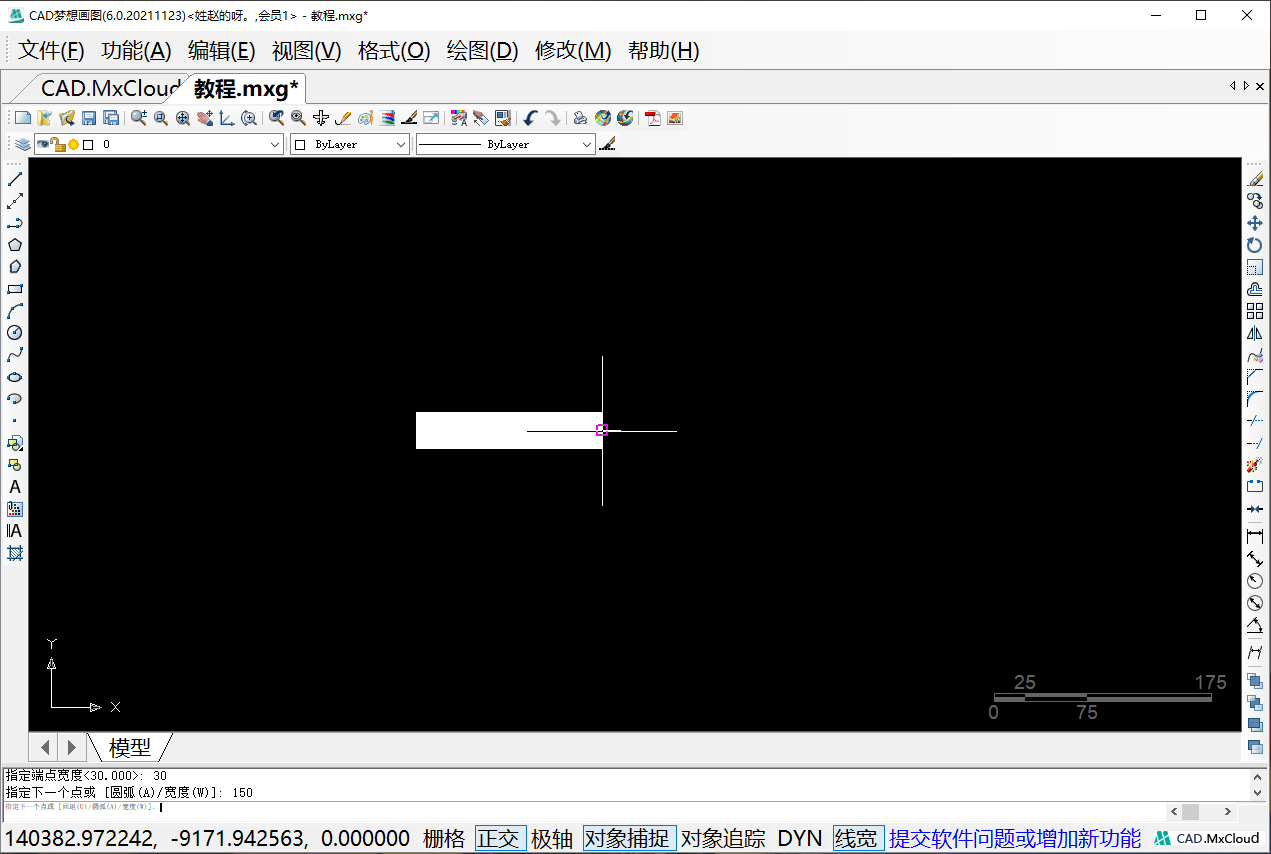

3.我们再来看第部分直线的长度图上显示为150，我们直接输入150，如下图所示：
输入直线长度
4.接下来就绘制到圆的这一部分了，从图上可知圆的半径为35那么它的直径就为70，在这之前呢，我们需要输入圆弧（A）选项将直线变为圆弧，如下图所示：
输入圆弧选项

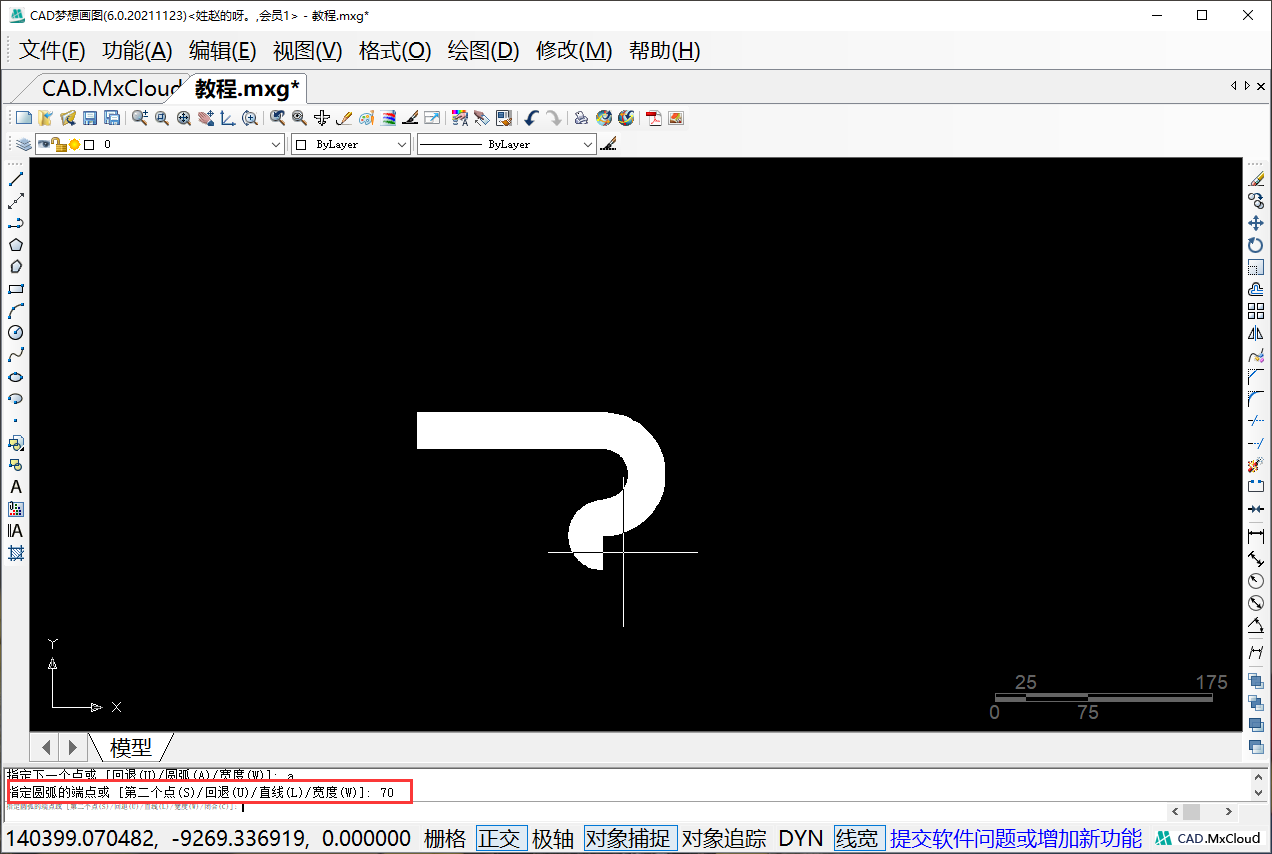

5.输入A完成后向下移动鼠标又输入直径70，如下图所示：
输入直径

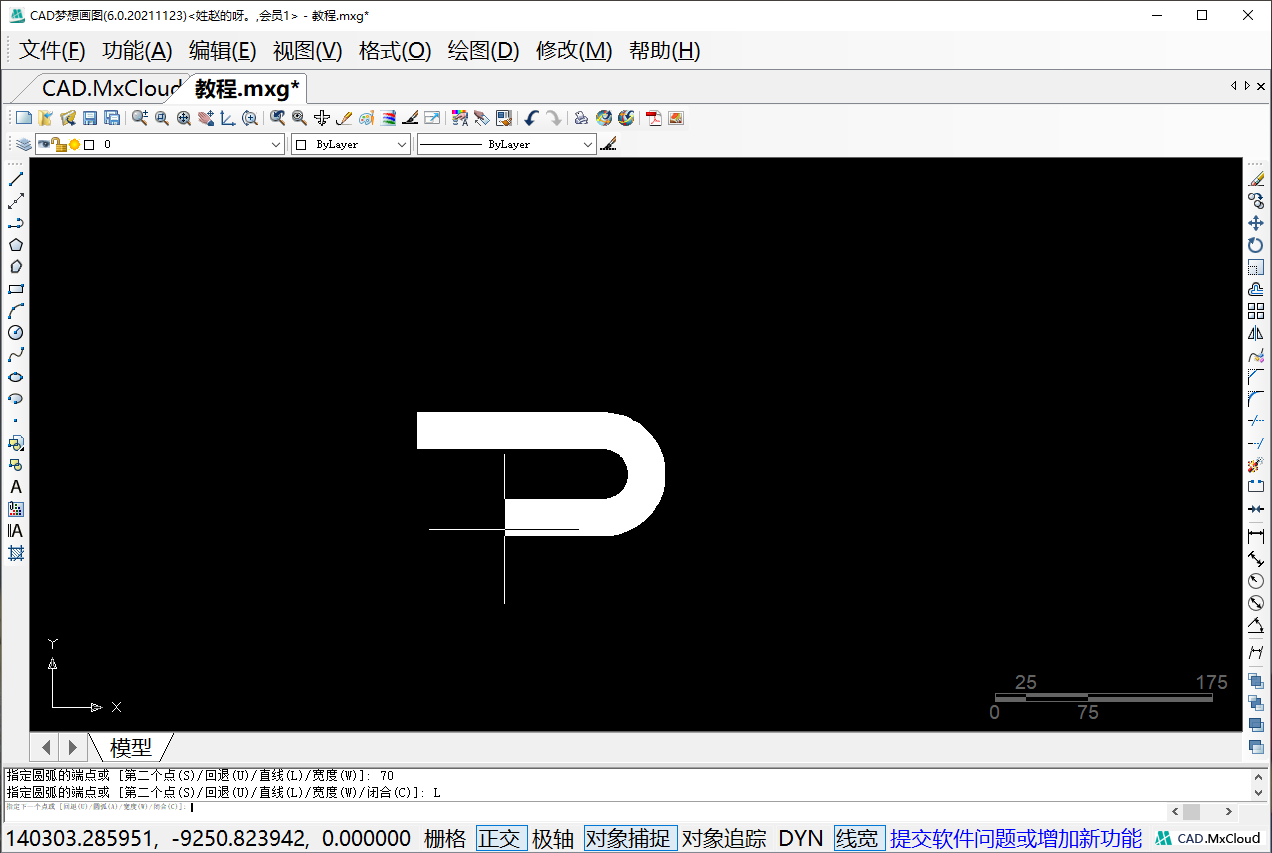

6.最后就是箭头尖的部分了，这个就是需要先把圆弧转换成直线（L），我们先输入L，如下图所示：
回到直线

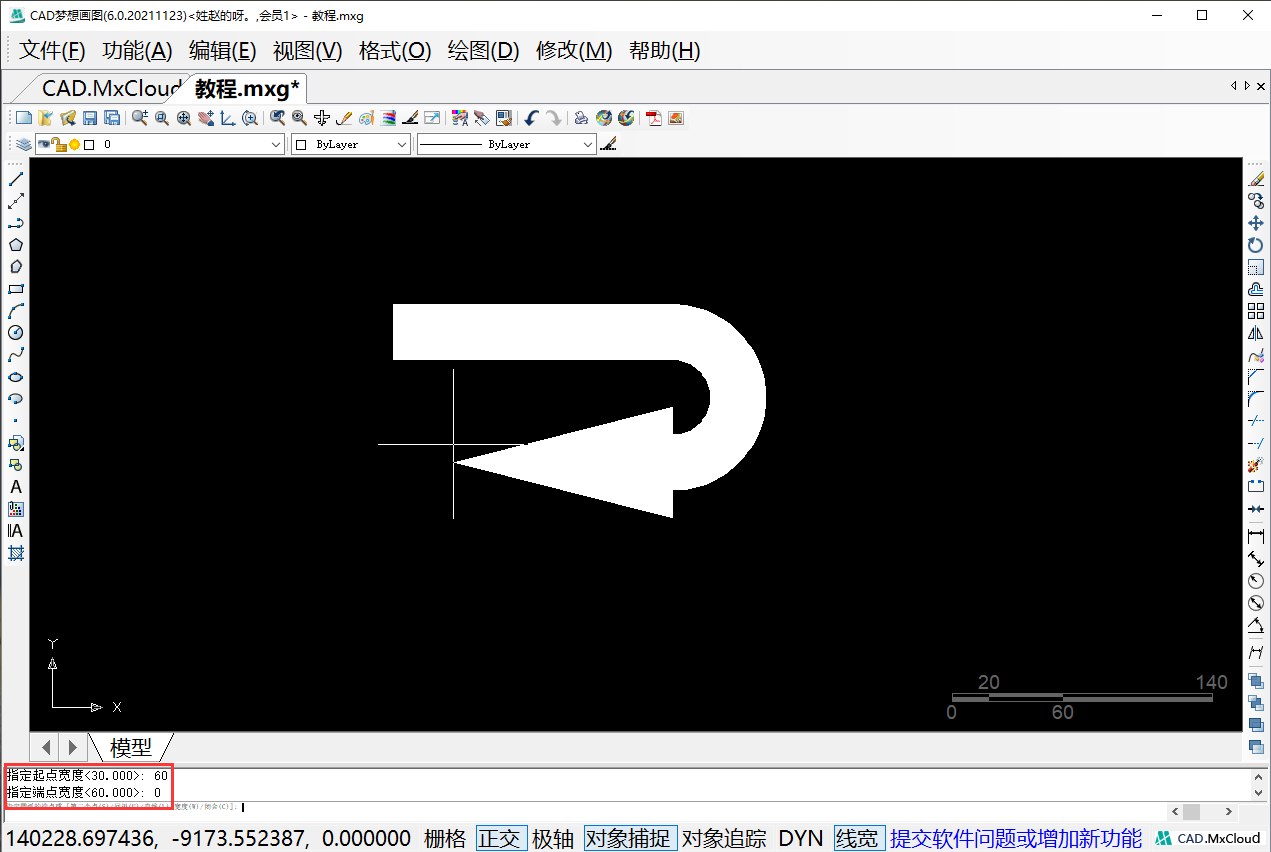

7.我们再接着输入宽度（W），把直线的起点宽度改为60，端点宽度改为0，如下图所示：
修改宽度

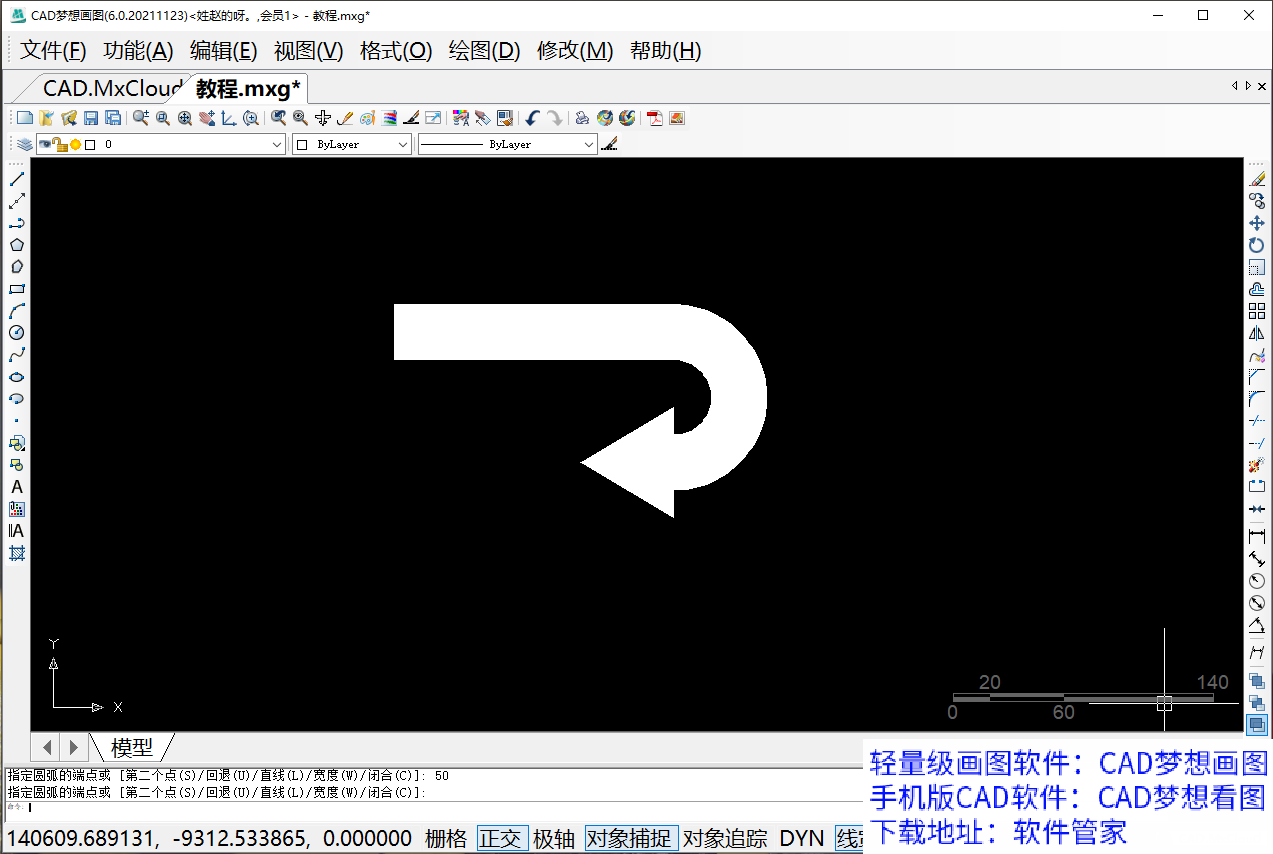

8.最后这部分的长度为50，我们输入50，即可完成绘制，如下图所示：
完成绘制
