当前位置:首页>技术资讯>CAD教程>AUTOCAD——JOIN合并命令

AUTOCAD——JOIN合并命令

2021-12-10 10:28:29

合并相似对象以形成一个完整对象。例如,圆弧,同方向的线,重合的线等。

执行方式

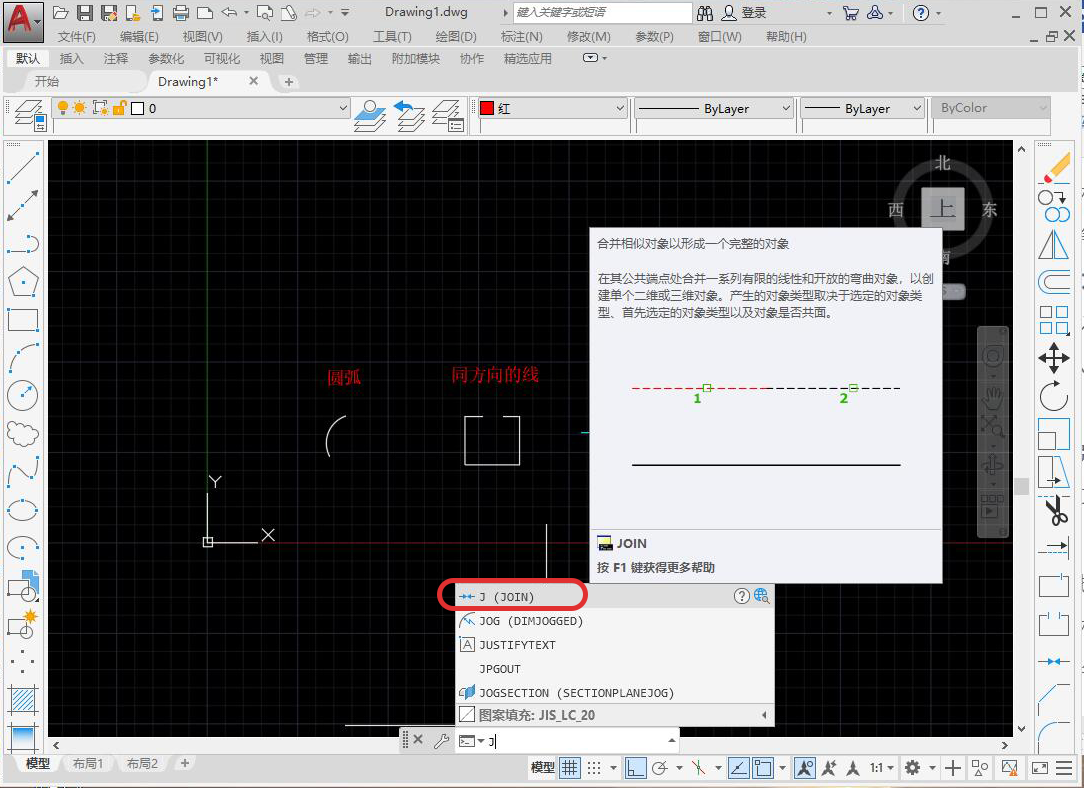

1.输入命令“JOIN”(快捷键:J),按下空格键。

JOIN命令

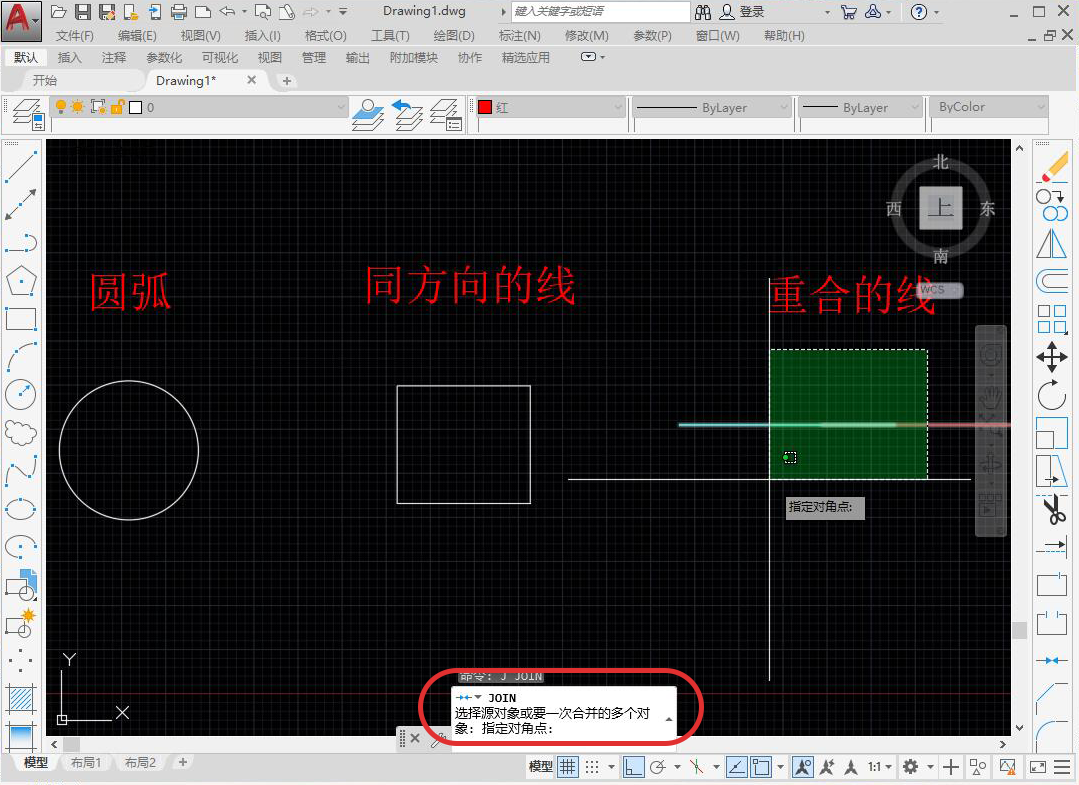

2.根据提示,选择源对象或要一次合并的多个对象,选择完成后,按下空格键。

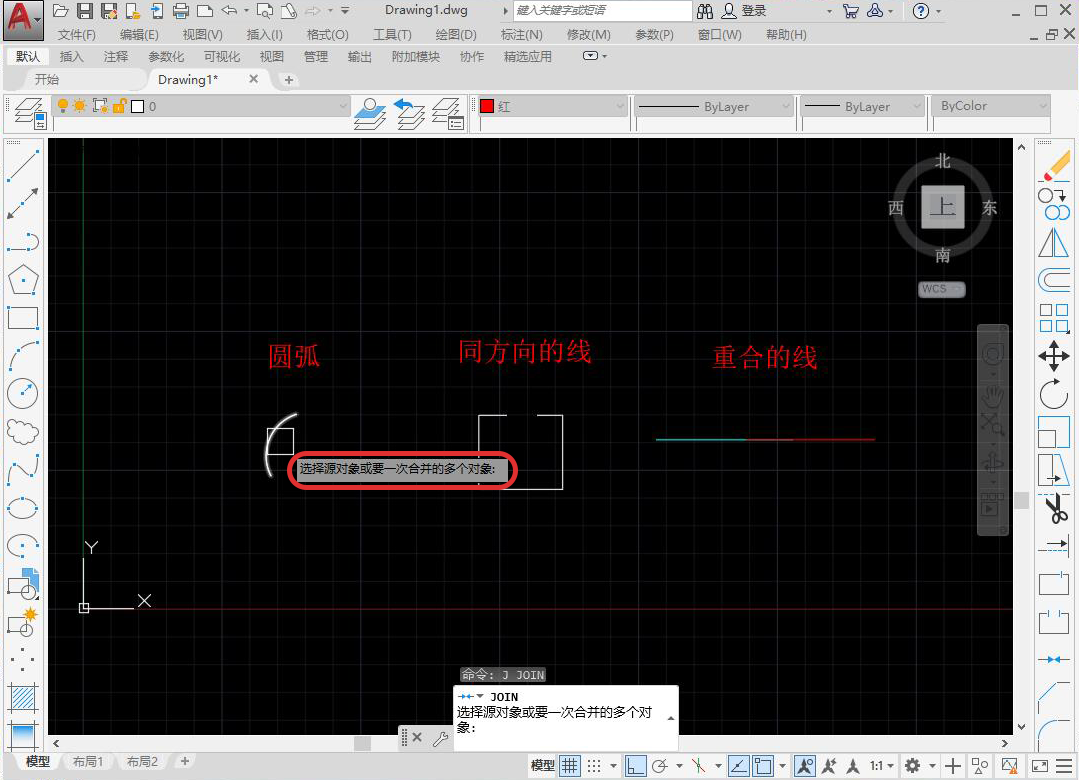

选择对象

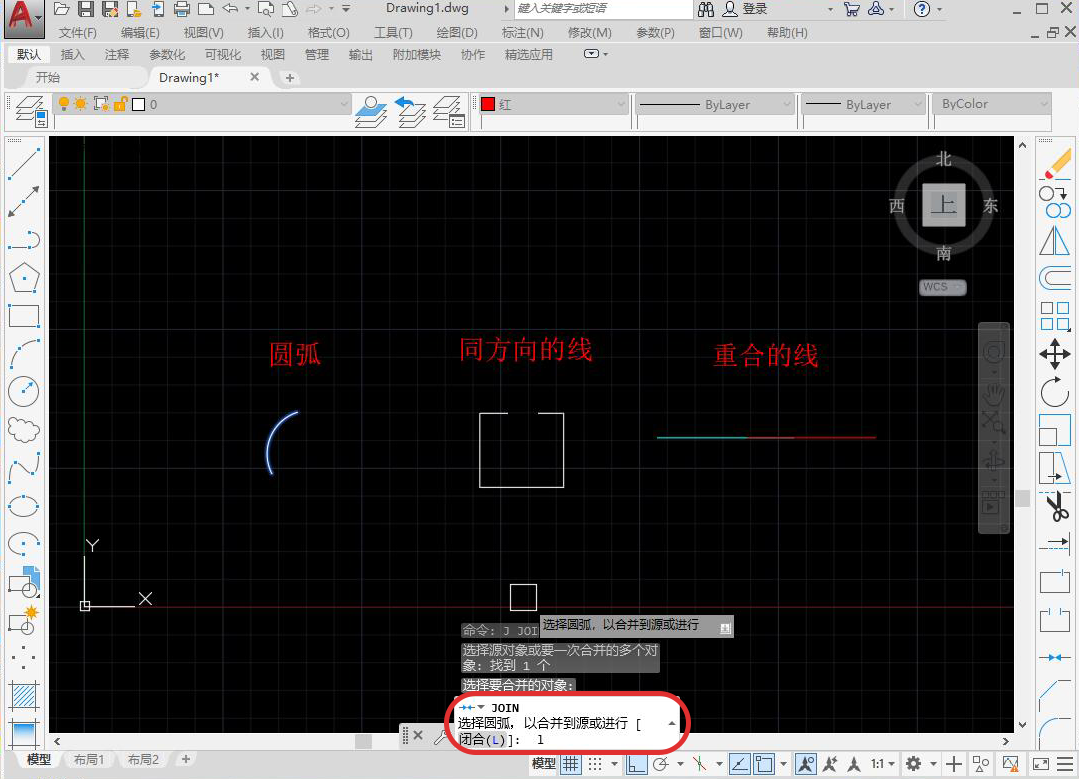

3.选择圆弧,则根据提示输入“L”选择闭合圆弧,再按下空格,完成命令。

闭合圆弧


完成命令


4.选择同方向的两条直线或重合的两条线,则直接空格,完成合并命令。

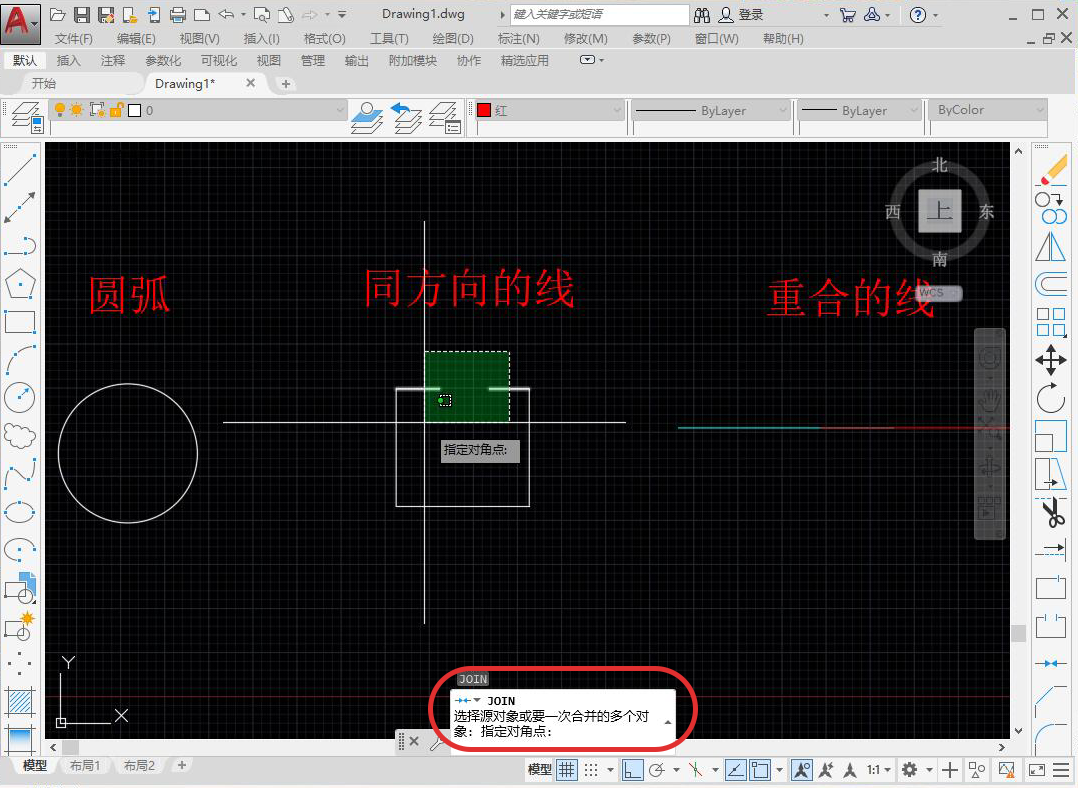

同方向的两条直线


重合的两条线

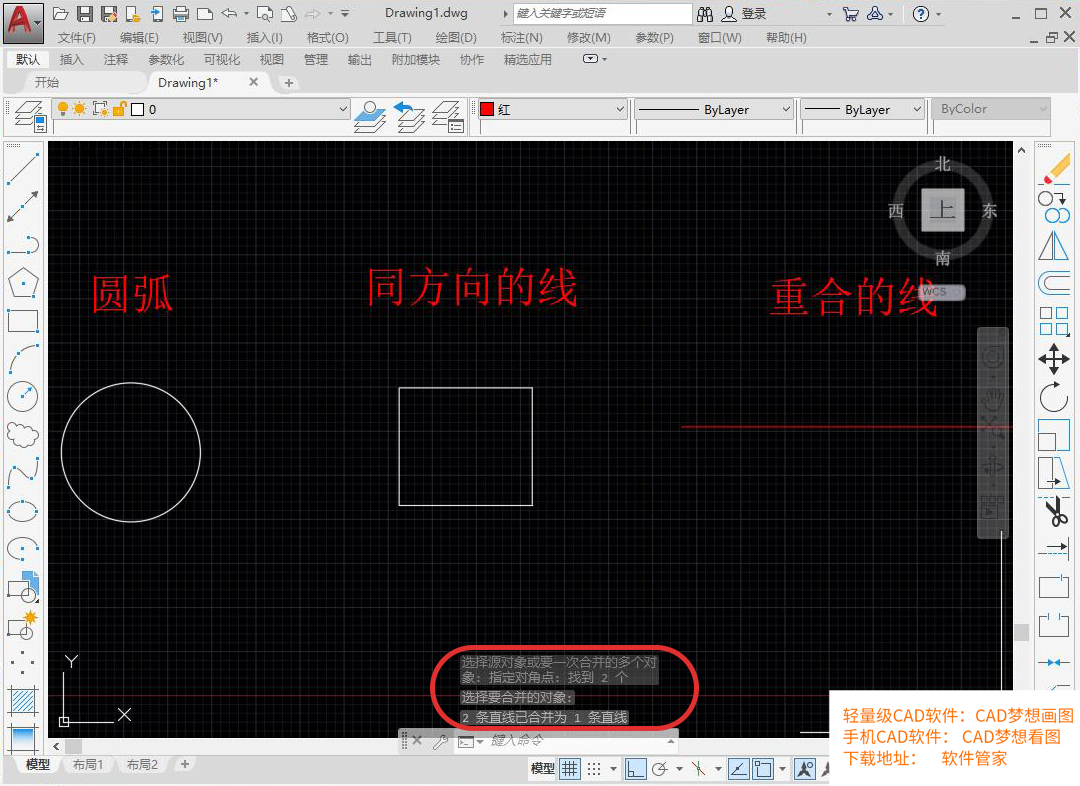

完成合并命令
