这期来说一下用CAD怎么绘制这样的图形。

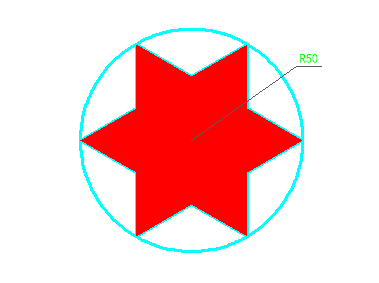

目标图
操作工具
操作系统：Windows10
CAD软件：CAD梦想画图
步骤
1.首我们使用圆（C）命令画一个半径为50的圆，如下图所示：
画圆

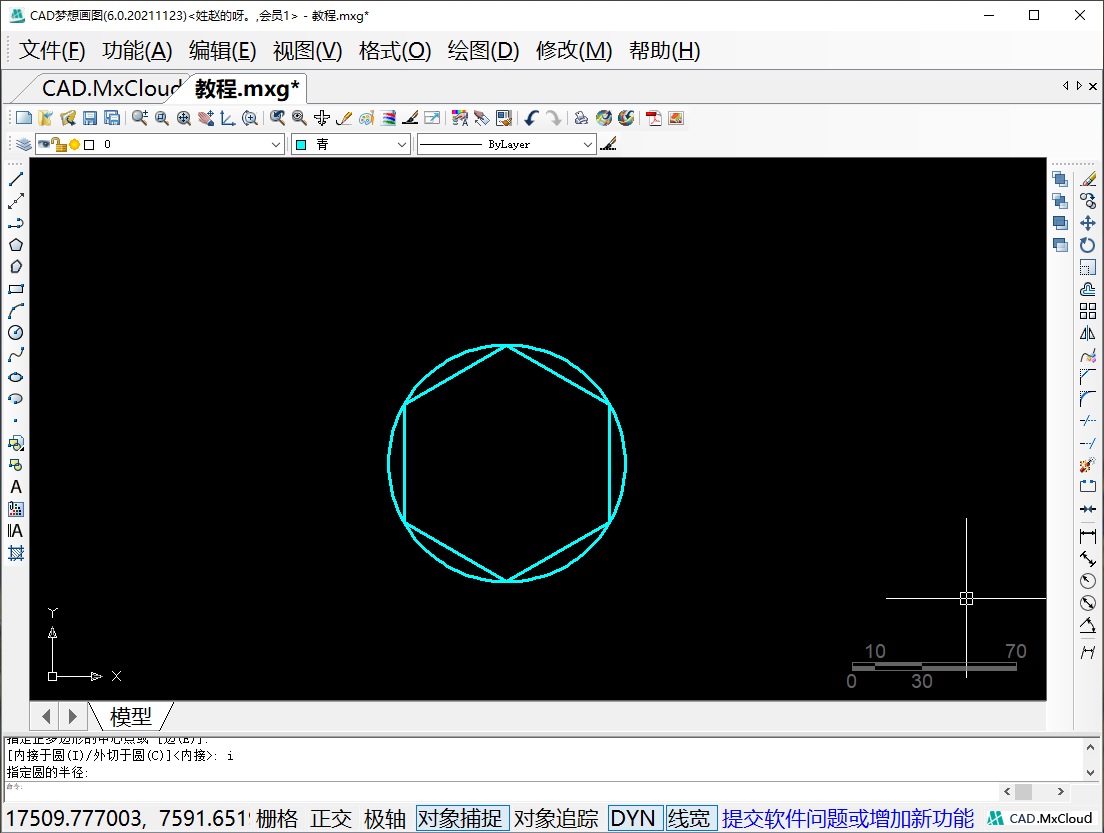

2.然后使用多边形命令画一个以圆心为基点内接于圆的六边形，如下图所示：
画六边形

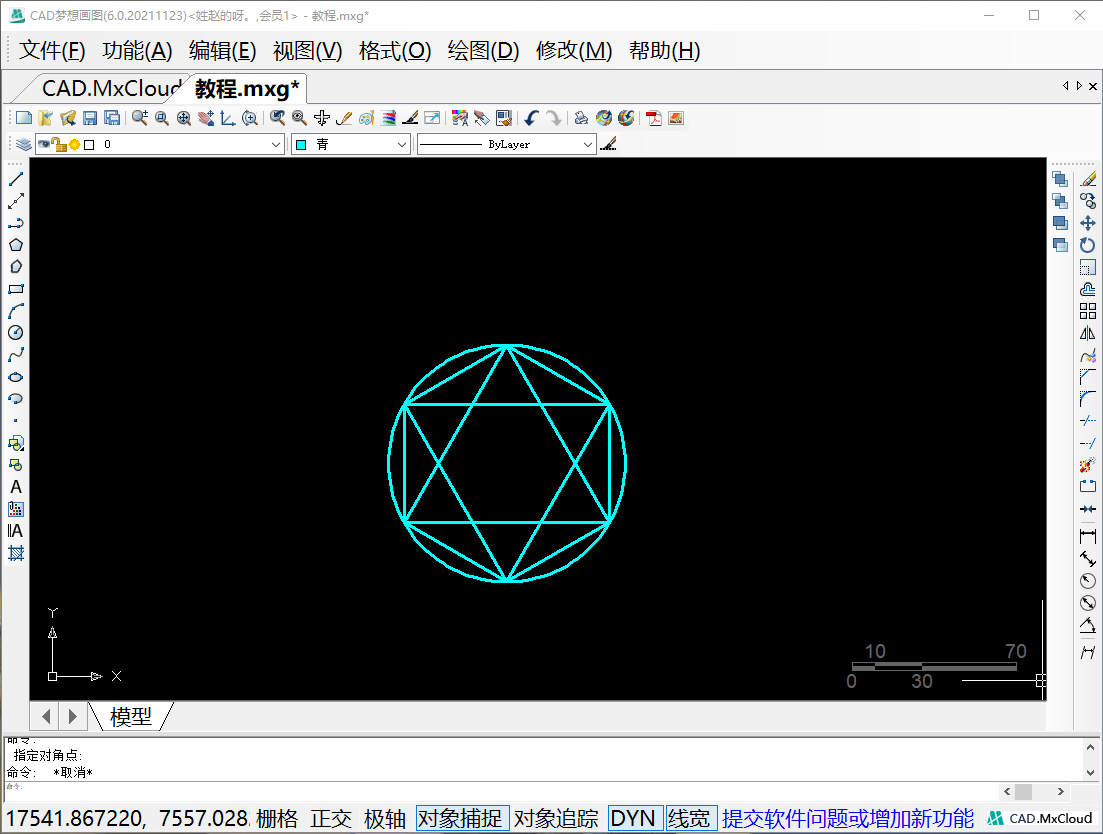

3.在用直线连接六边形的角点，效果如下图所示：
直线连接

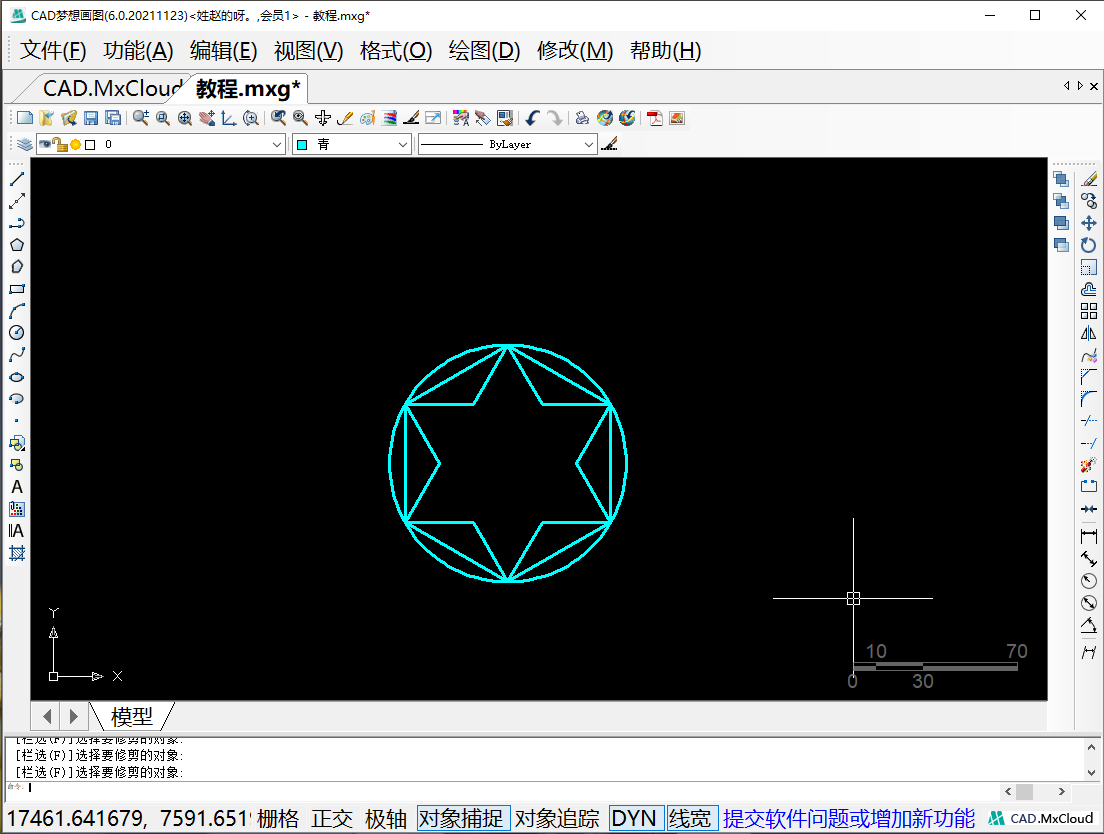

4.我们再使用修剪（TR）命令修剪里面多余的线段，效果如下图所示：
修剪对象
5.这时候我们删除六边形，使用填充（BH）命令进行填充，如下图所示：
填充命令
6.填充完成后我们点击填充内容修改它的颜色,如下图所示：
修改填充颜色

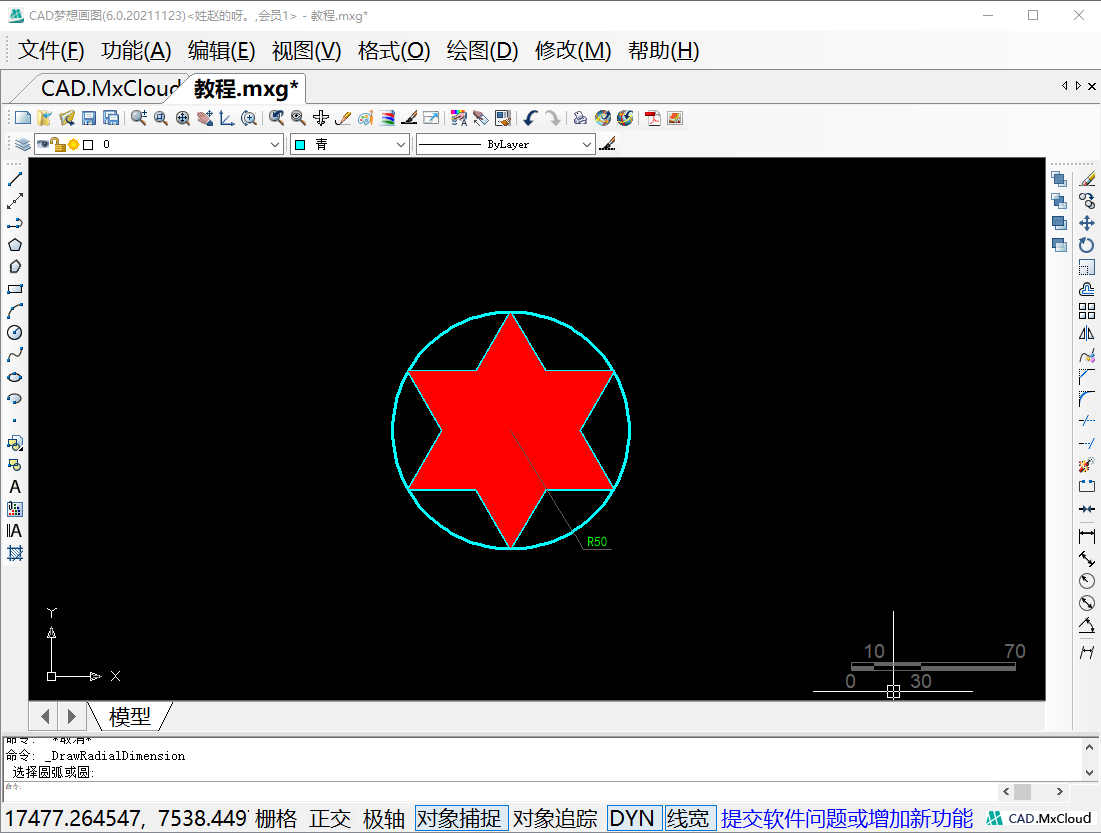

7.最后使用半径标注命令标注圆的半径尺寸就完成了，如下图所示：
绘制完成
