这个看似只有四条线段组成的CAD图形，其实需要用到的原理是有甚多的，同时它也有多种CAD绘制的方式，这里就说其中一种比较好理解和快速的方式，所用的软件为CAD梦想画图
目标图形
操作步骤
1.先使用直线命令用画带有角度直线的方式画长度55角度25的斜线（实际上输入角度为155）
2.这样就绘制出了长度55角度25的线段AB
3.使用CAD圆命令以A、B两点为圆心画半径50的红色圆A和半径20的青色圆B

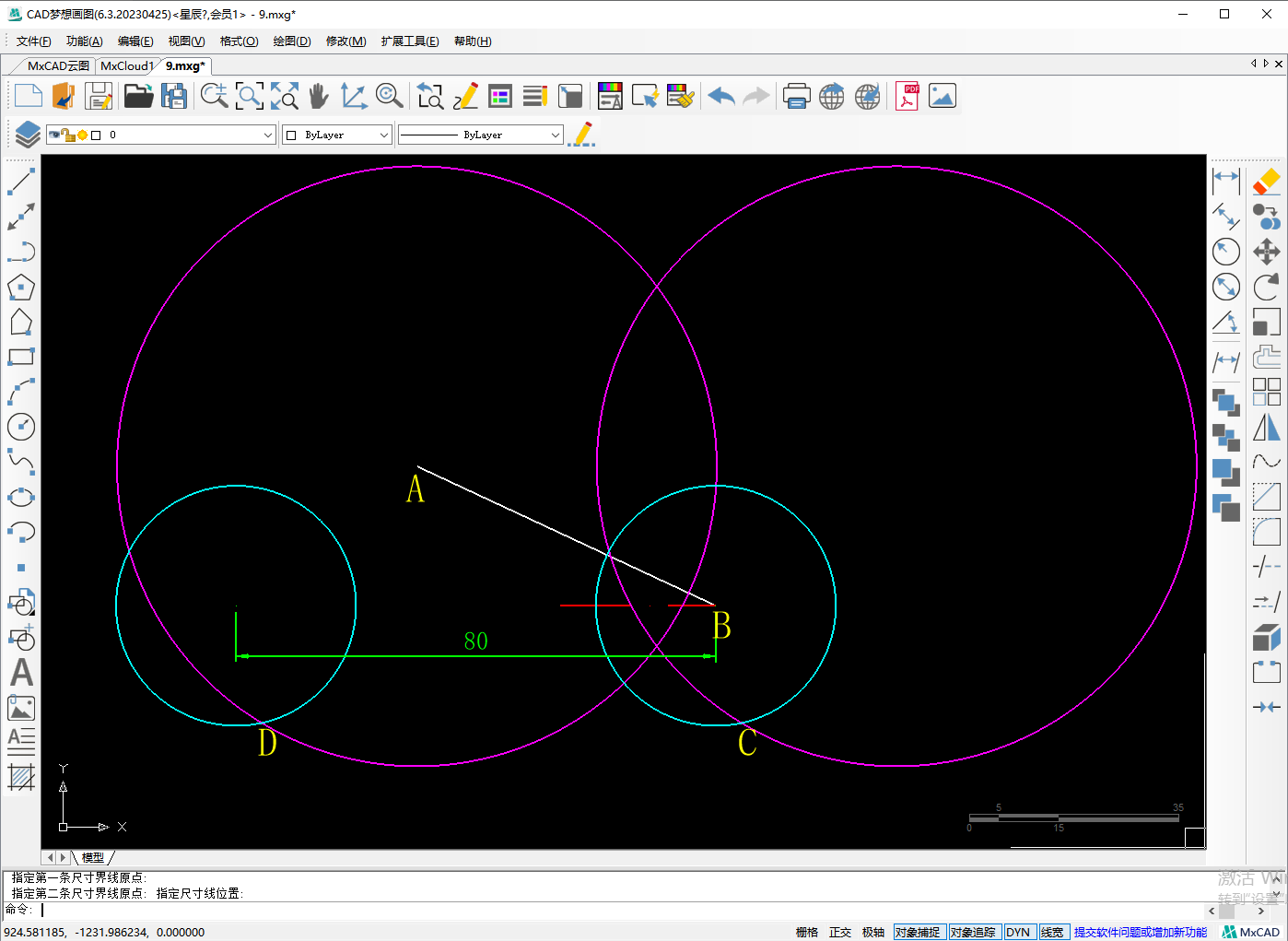

4.选中红色圆A以圆心为复制基点往右水平复制80的单位与青色圆相交C点
5.选中青色圆B以圆心为复制基点往左水平复制80个单位与红色圆相交D点
6.使用CAD直线命令连接AD、DC、CB、形成一个封闭的图形
7.随后删除不需要的对象和进行尺寸标注就绘制完成了
