今天这个CAD图形主要是要来说一下矩形的绘制和矩形阵列命令的应用，怎样合理的使用CAD阵列命令能够能快的提高CAD画图的速度，那么所用到的CAD软件为：CAD梦想画图

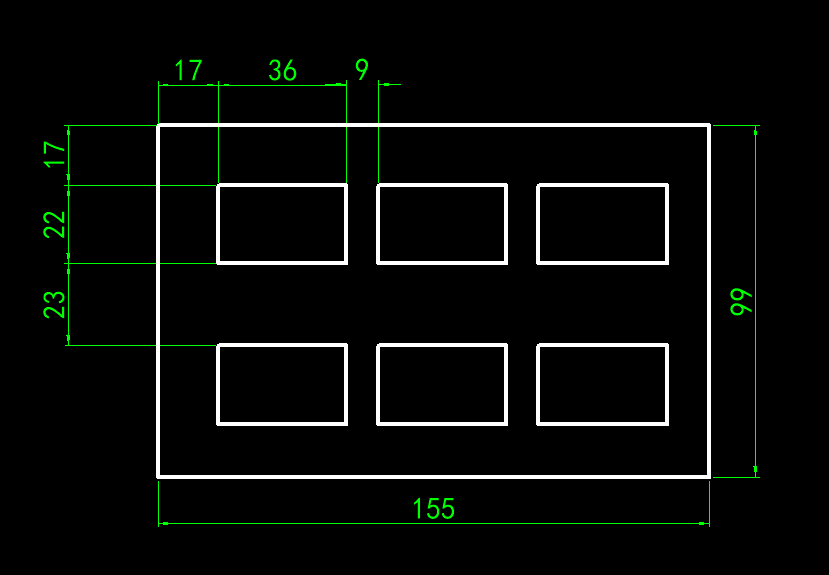

目标图形
圆角矩形

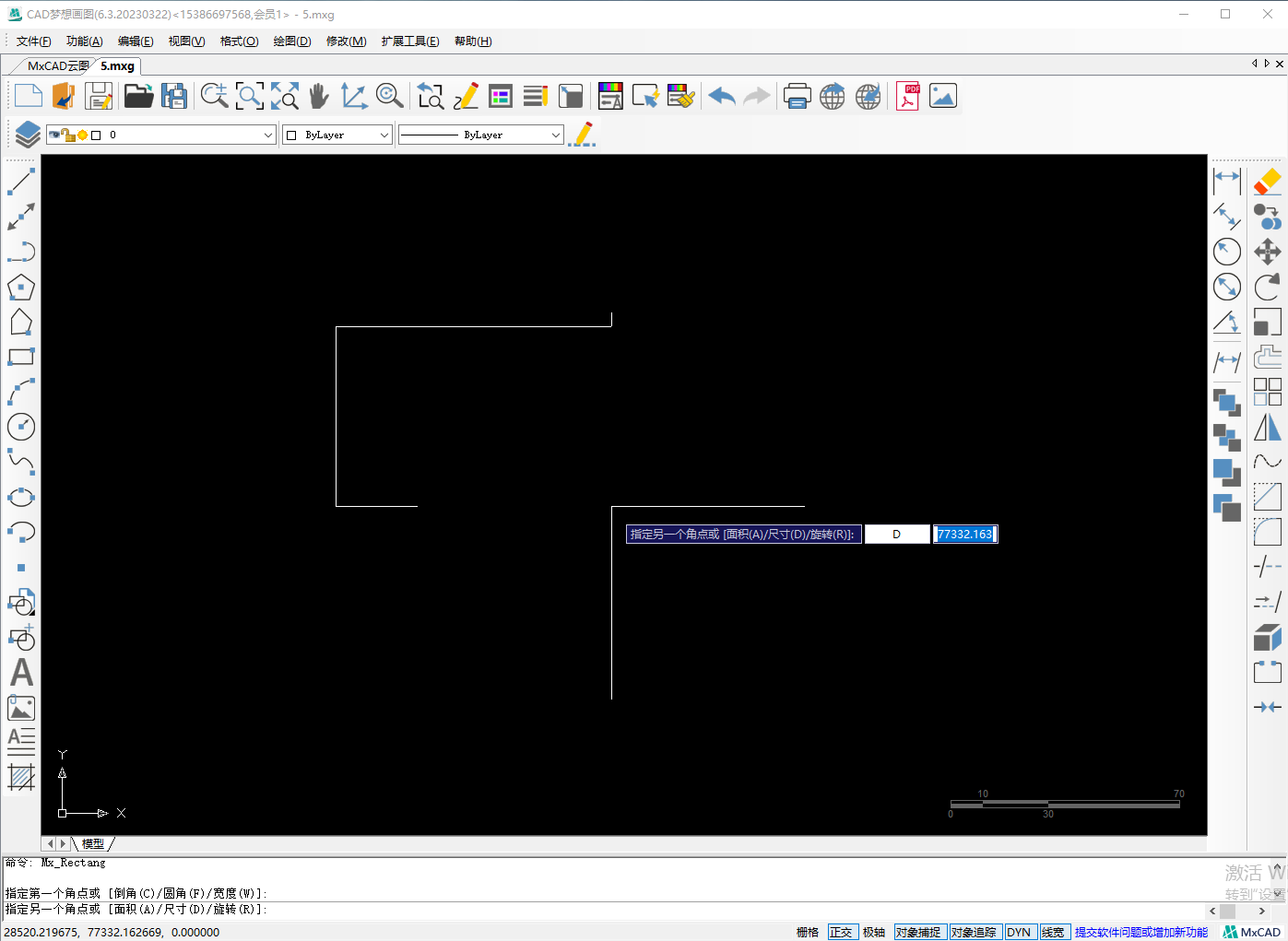

1.使用CAD矩形命令在绘图区指定第一个点之后输入D（使用输入矩形尺寸方式）

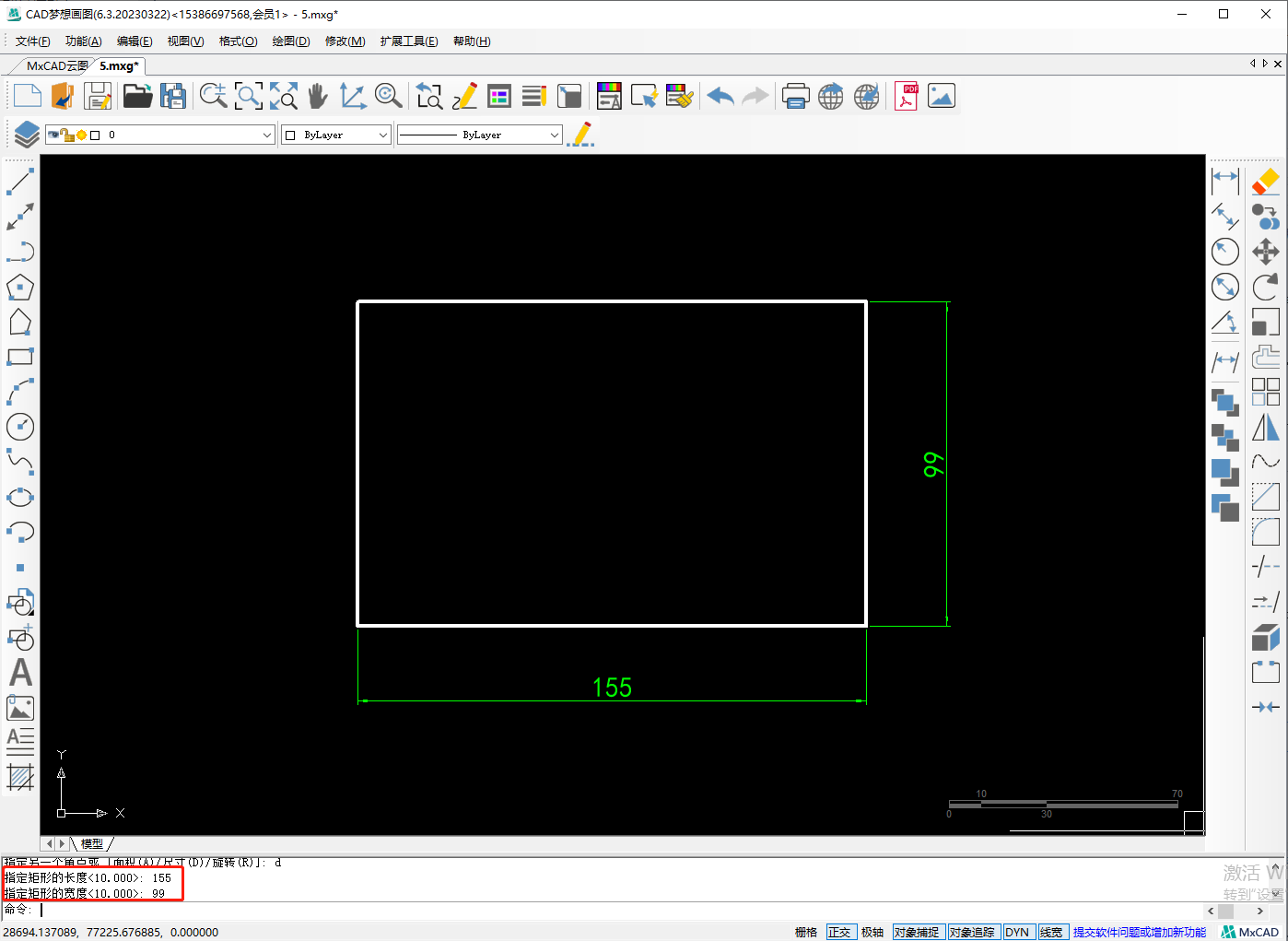

2.根据命令行的提示输入矩形的长度155和宽度99绘制出一个矩形

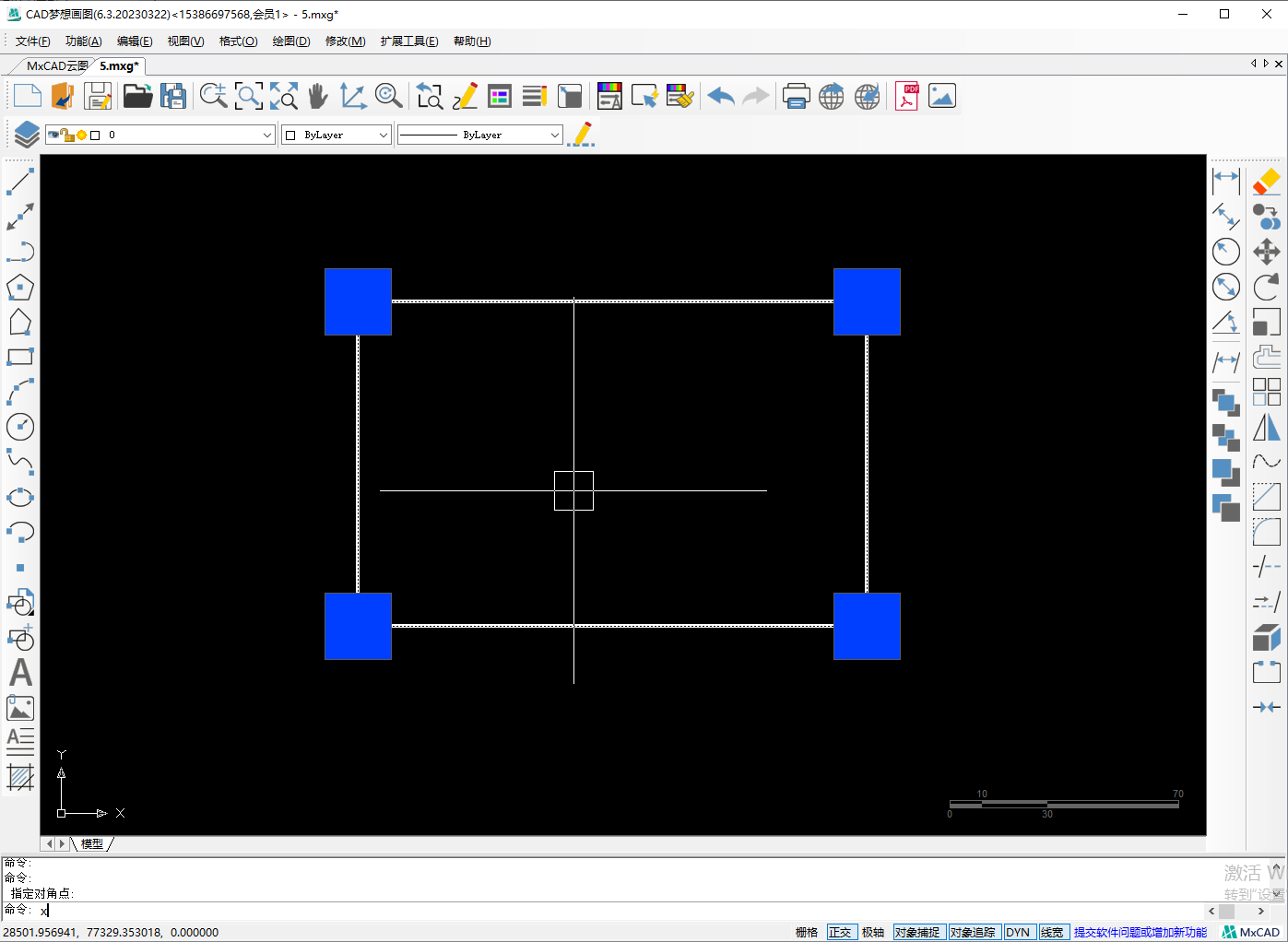

3.然后选择矩形输入X，将矩形分解

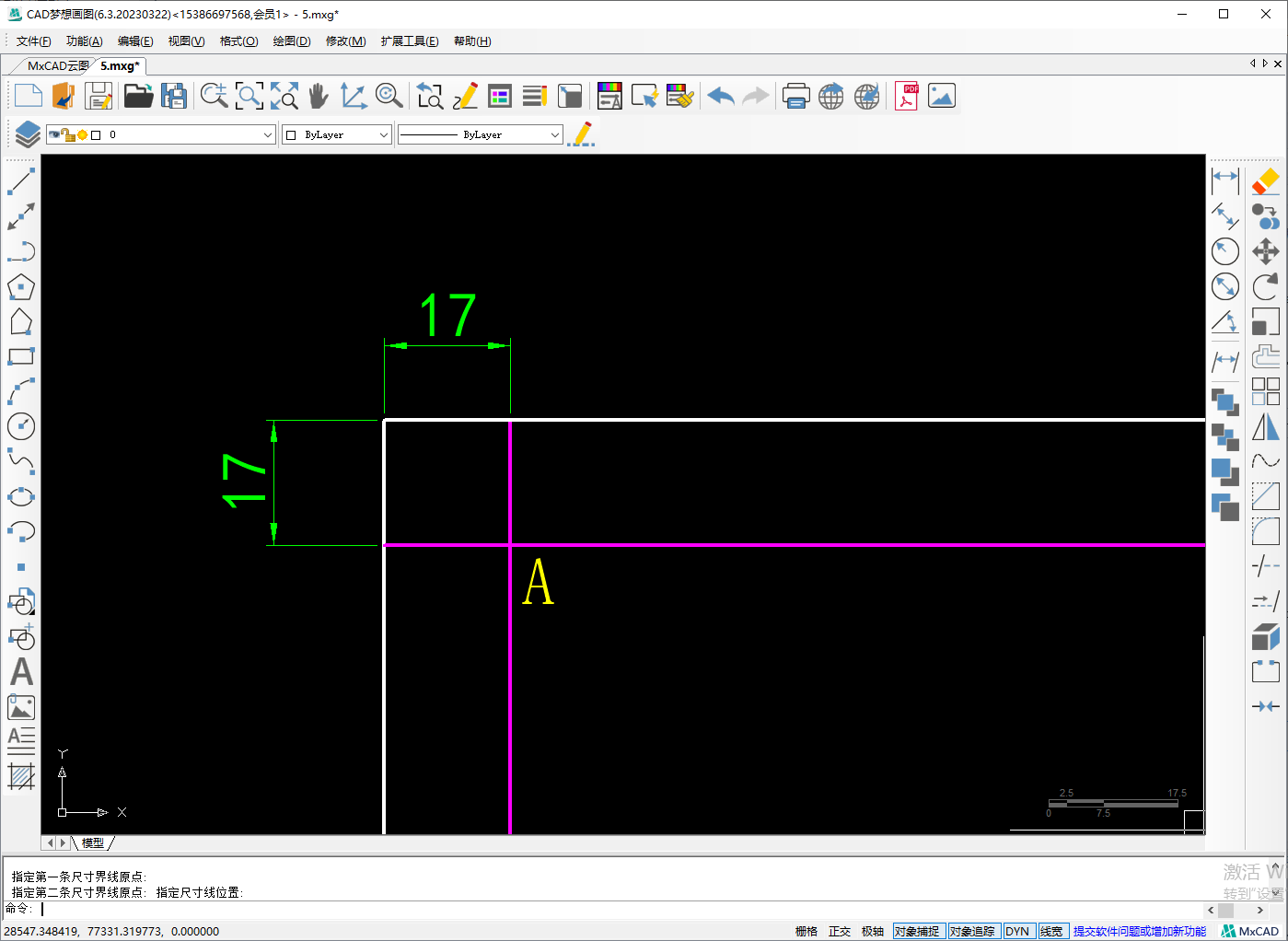

4.接着使用CAD偏移命令将矩形上面和左面的线段向内偏移17个单位并且相交与A点

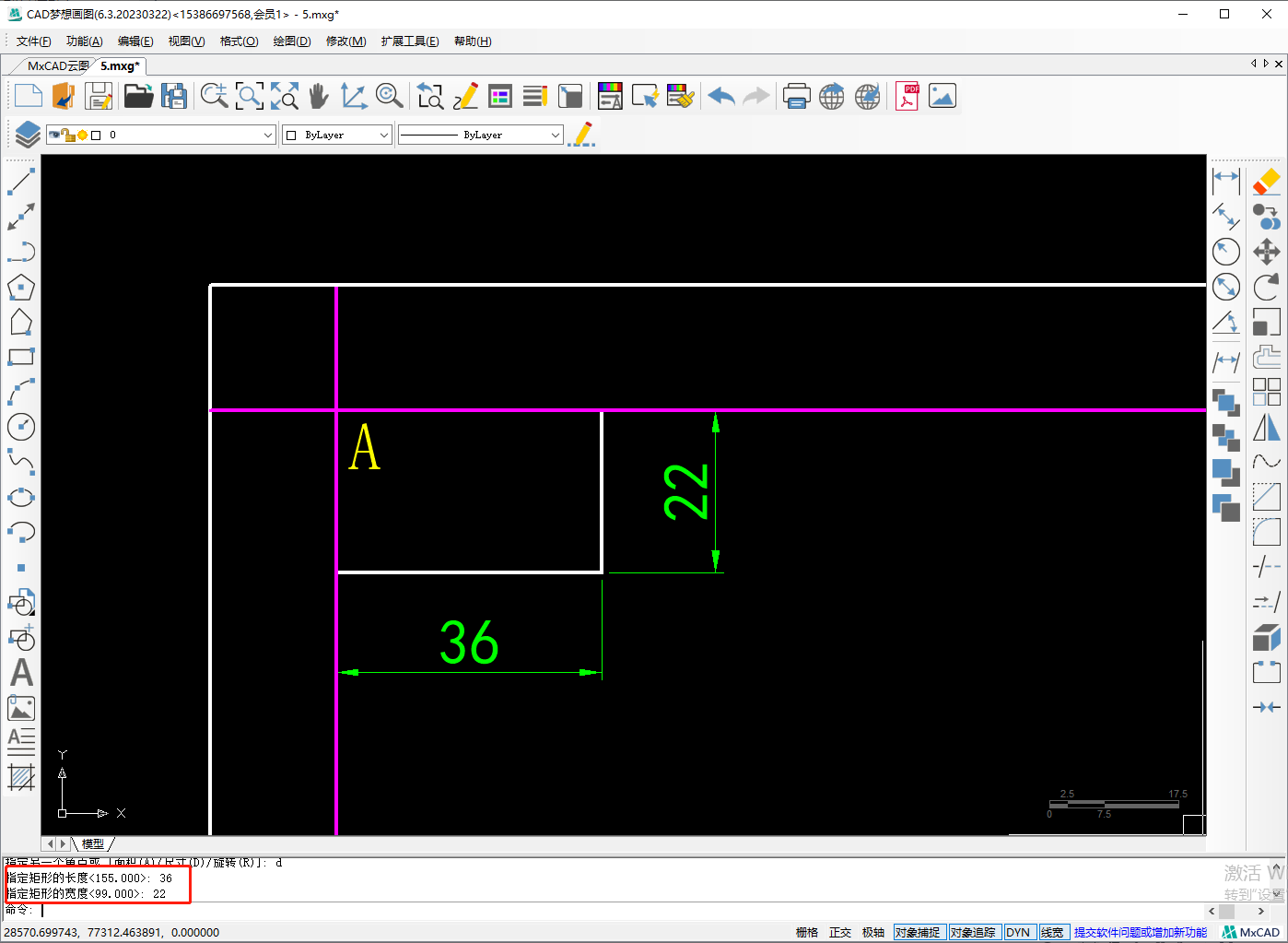

5.再次用CAD矩形命令按照绘制第一步矩形的方式绘制一个以A点为第一个角点长36宽22的矩形

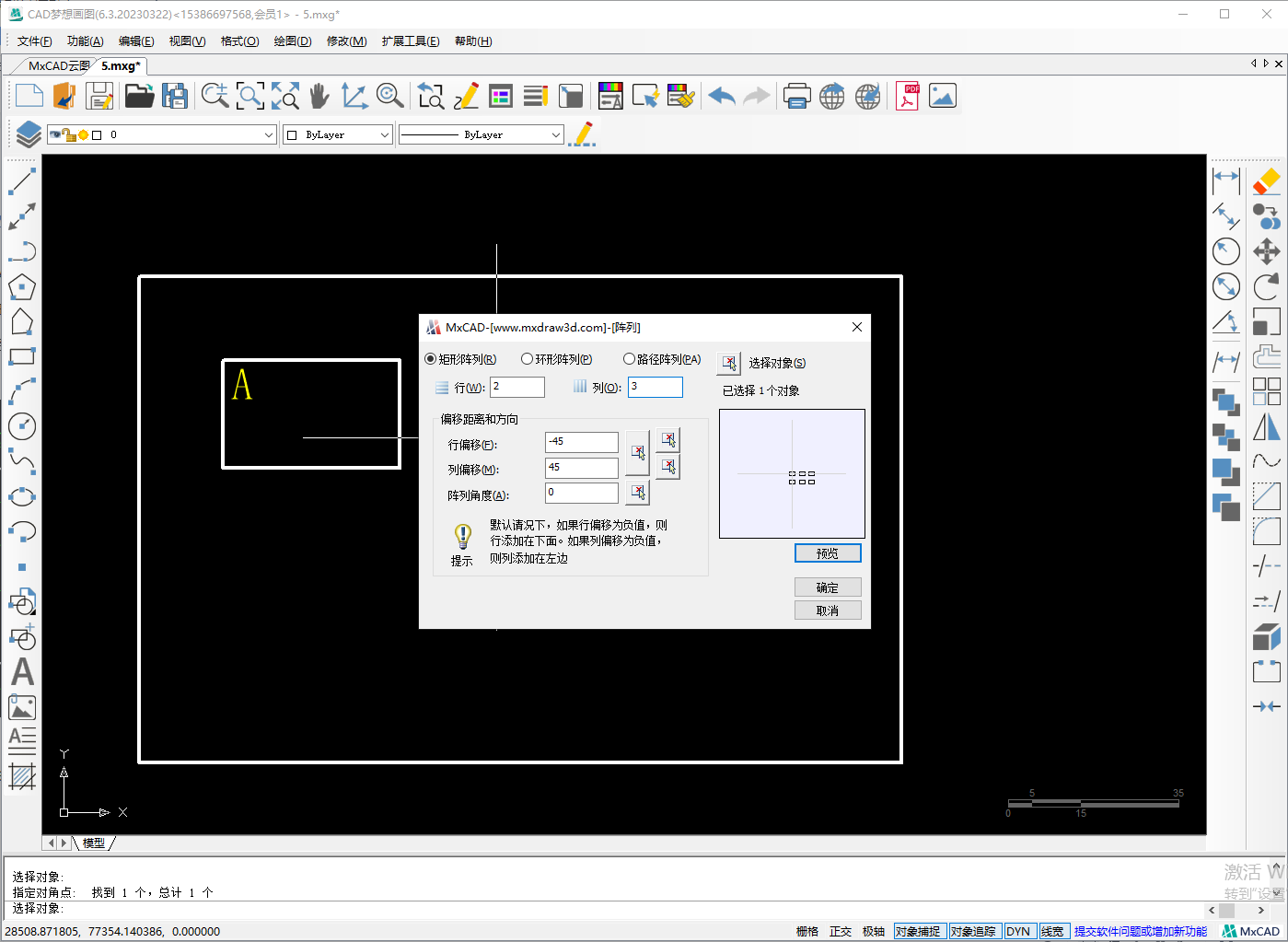

6.使用CAD阵列命令中的矩形阵列，选择小矩形对象为阵列源对象，行数为2列数为3，行偏移的距离为-45（22+23），列偏移的距离为45（36+9），角度为0
7.使用阵列命令之后剩下的矩形我们就全部绘制出来了，不用一个个的去复制移动了

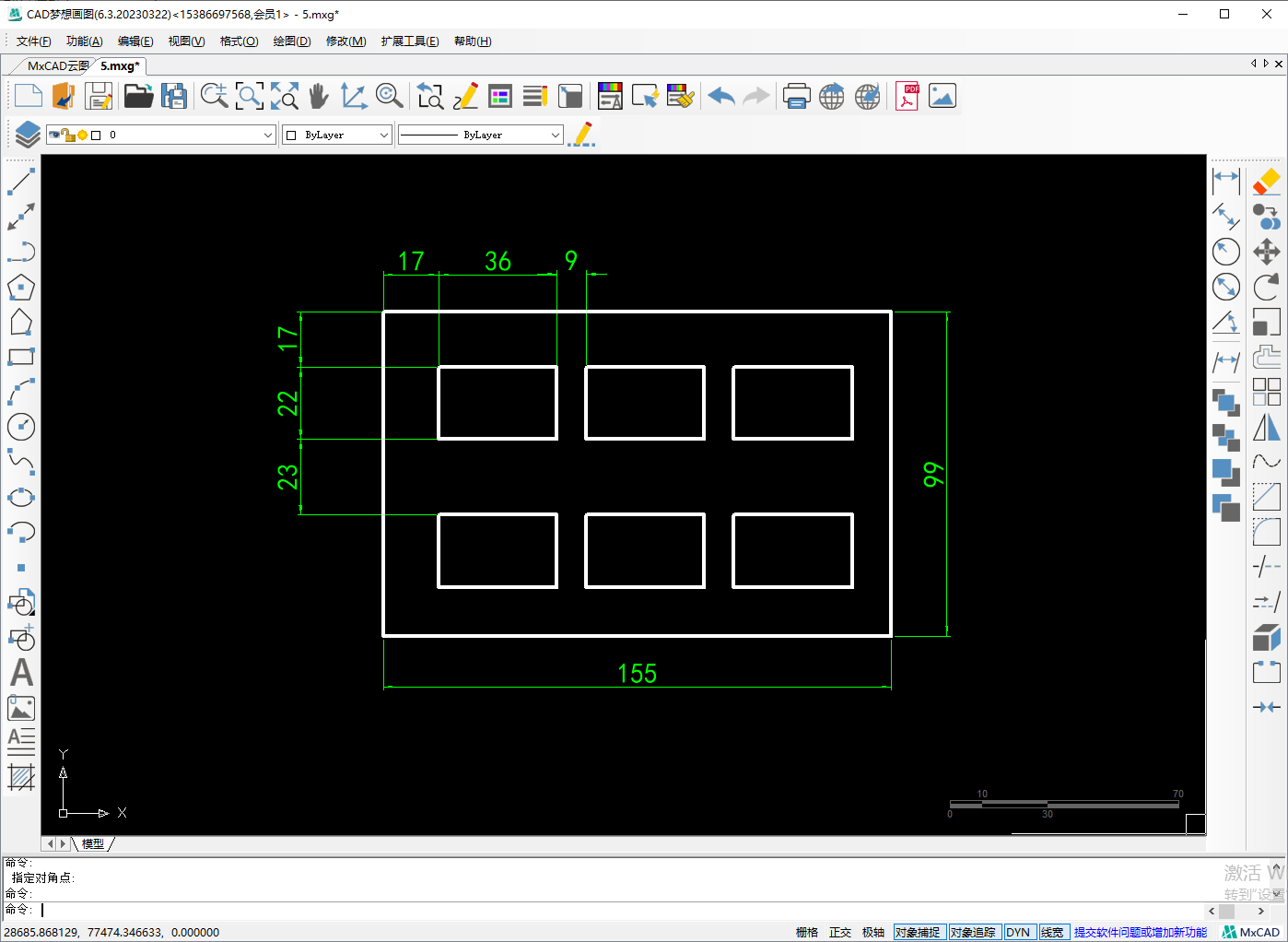

8.最后给对象标注尺寸就绘制完成了
