来看一下这个CAD图形，其实也是很基础的图形了，只要一步步的跟着自己理解的方式来是没有问题的。那么所用到的CAD命令为：矩形、偏移、圆、镜像等

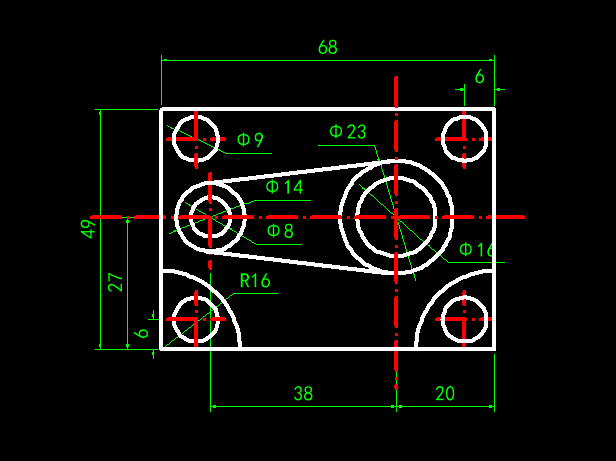

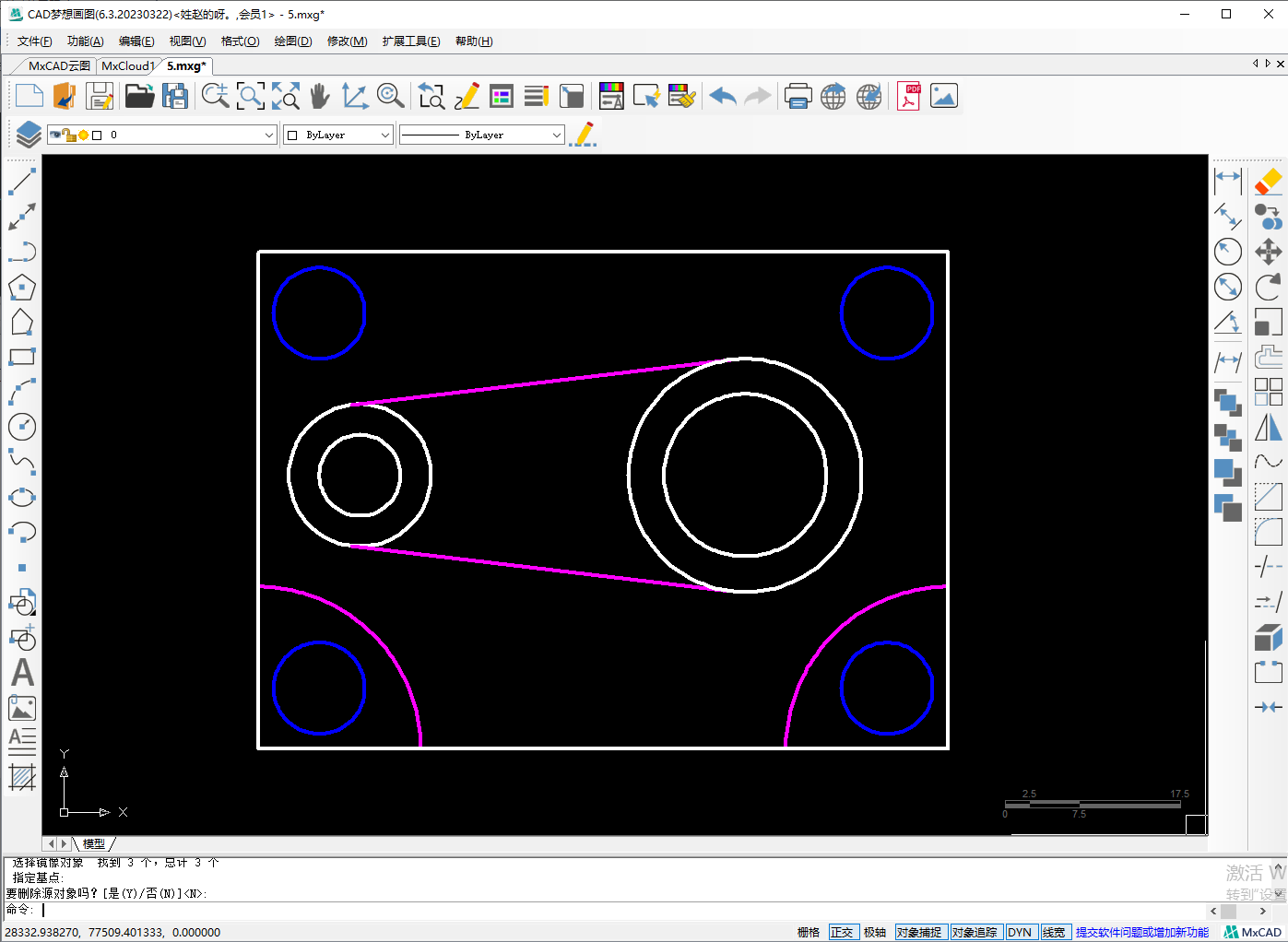

目标图形
圆角矩形

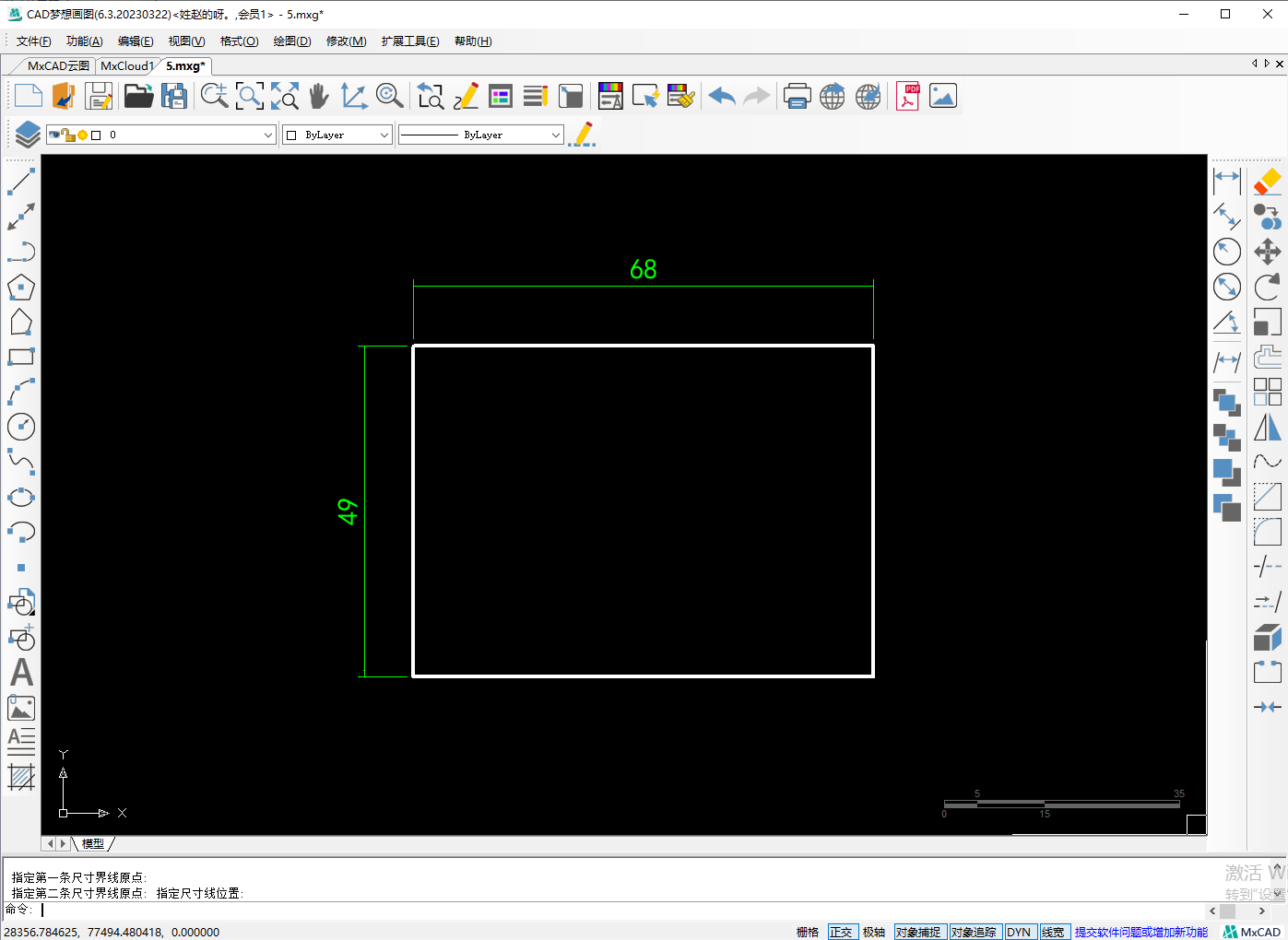

1.使用CAD矩形命令画一个长68宽49的矩形

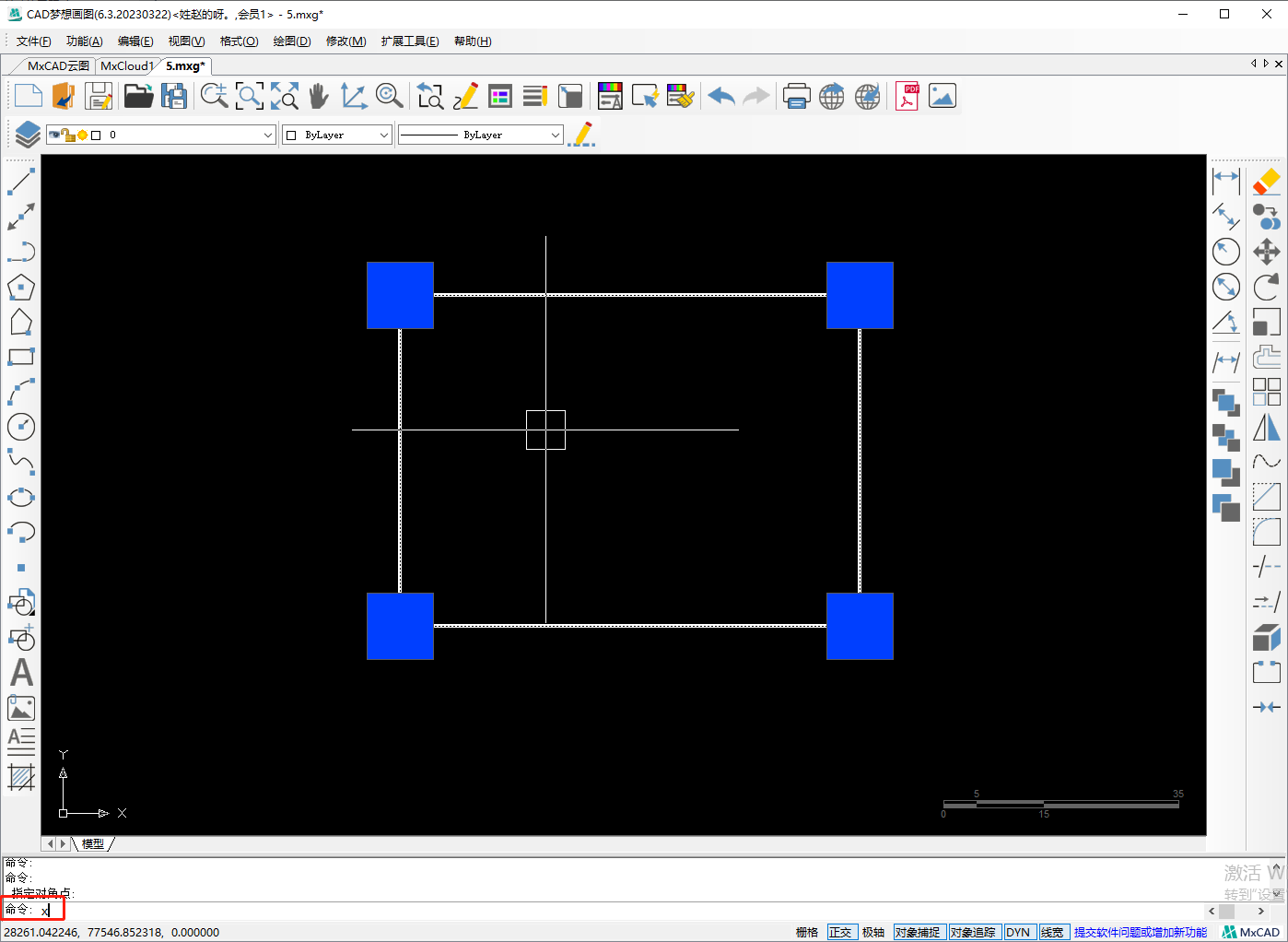

2.选中绘制好的矩形输入X将其进行分解

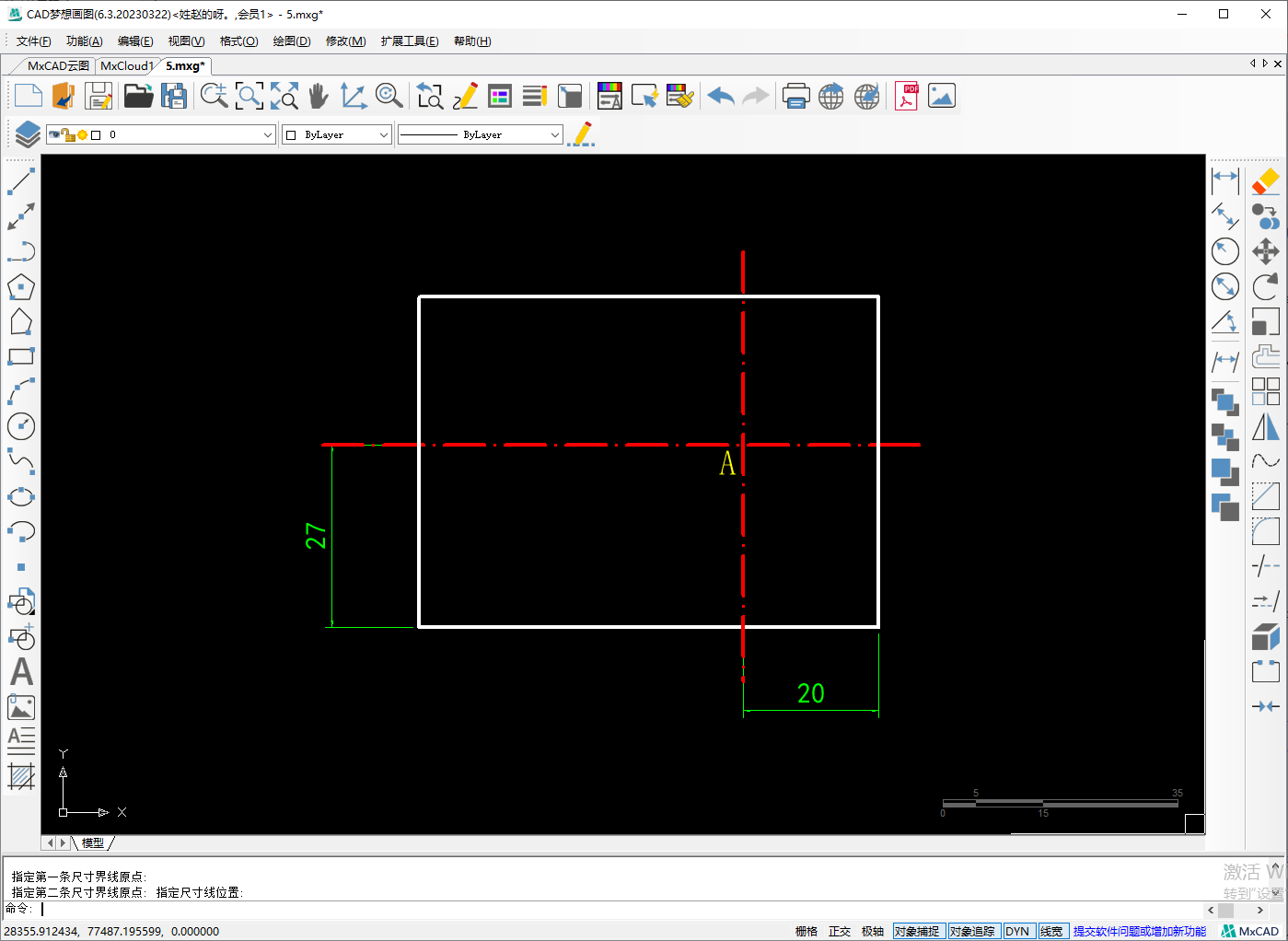

3.使用CAD偏移命令将底部水平先往上偏移27个单位，再将右侧辅助线往左偏移20个单位，这两条线段相交A点，然后以A点为缩放基点将这两条线放大1.3倍，并且修改属性

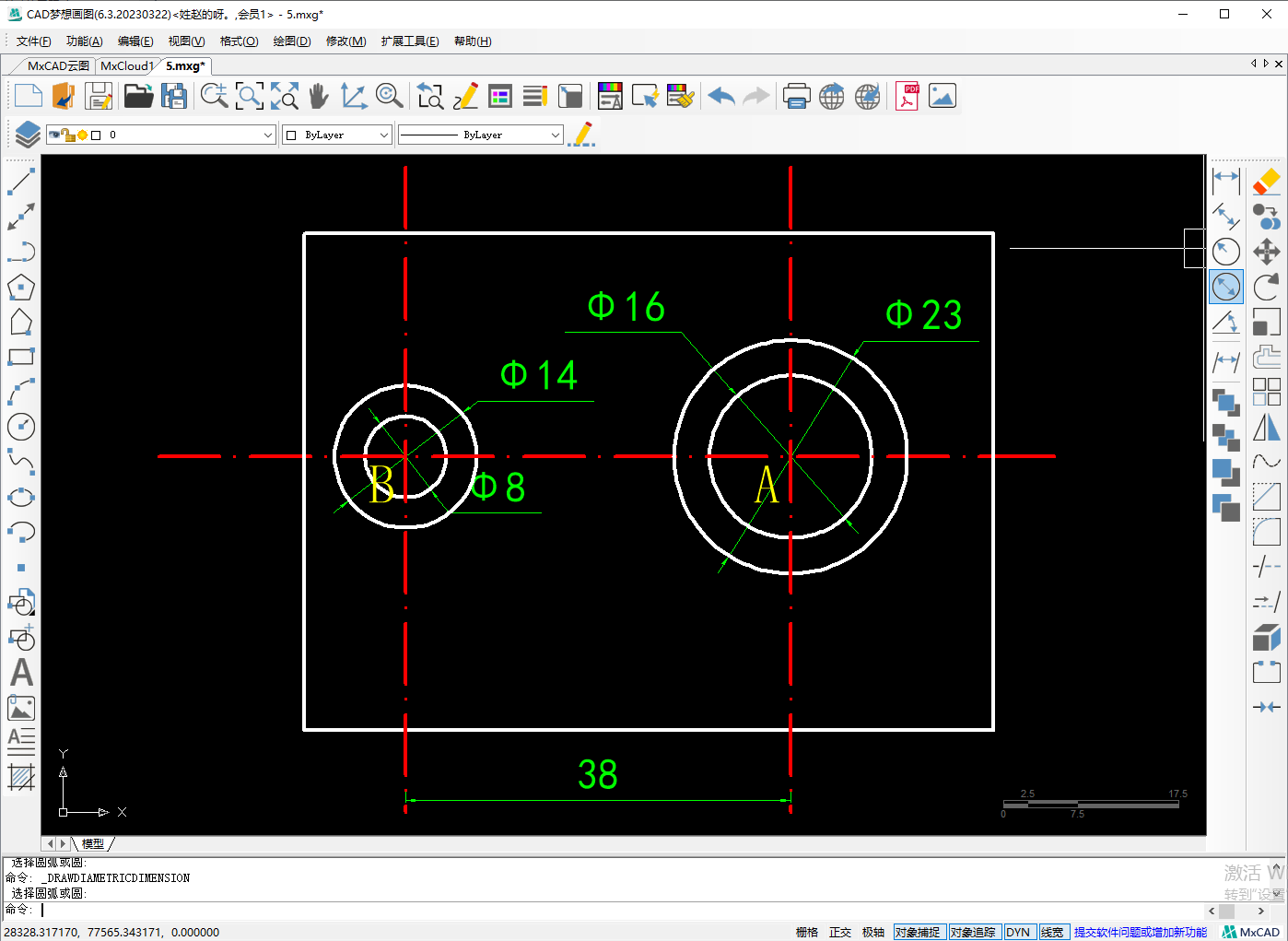

4.将垂直辅助线往左偏移38个单位与水平先相交B点，以A点为圆心画直径16和23的圆，以B点为圆心画直径8和14的圆
5.使用直线命令画A、B大圆的切线，然后使用镜像命令以水平先为镜像基点镜像到上面

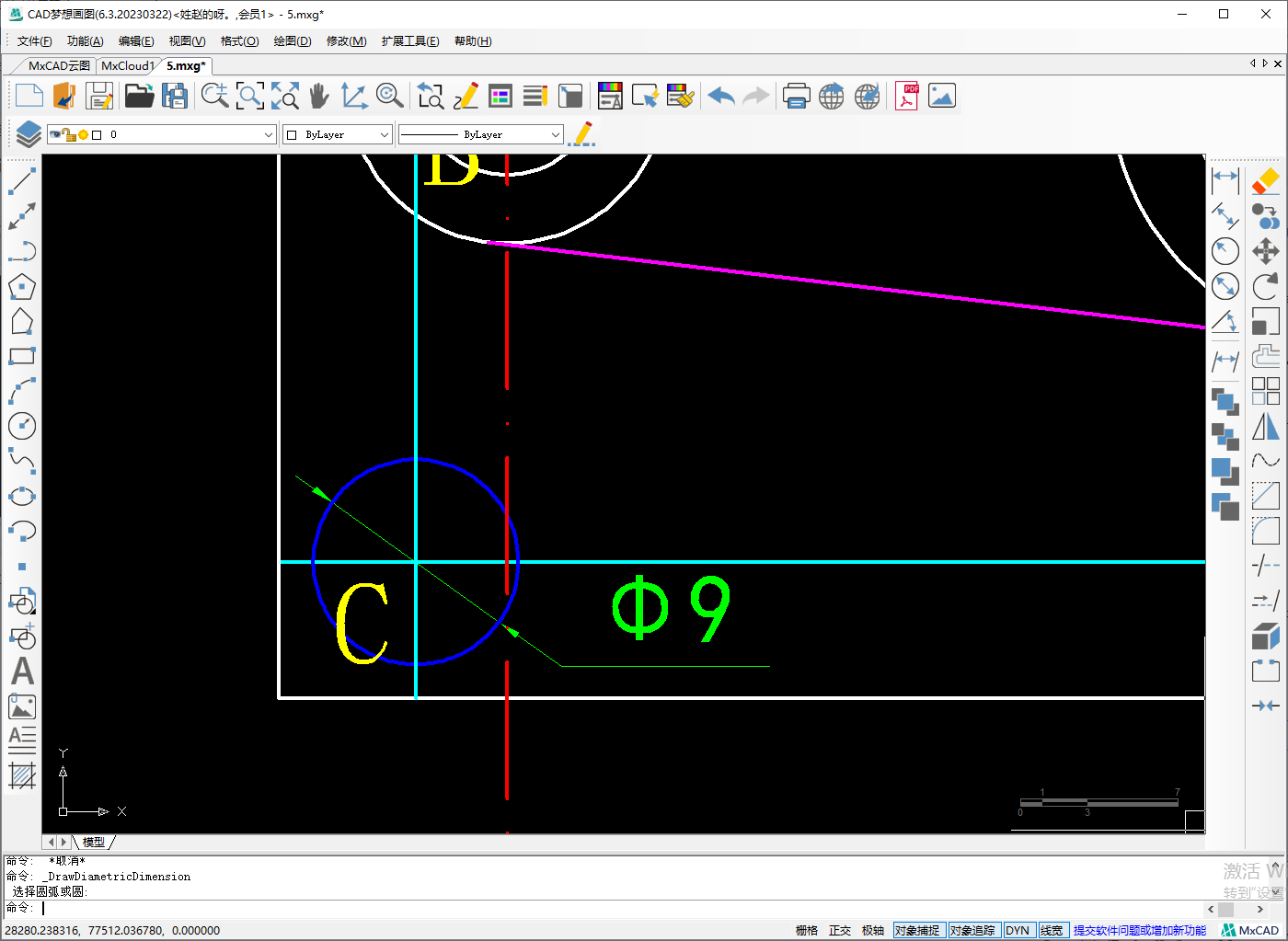

6.使用偏移命令将矩形下侧和左侧都向内偏移6个单位相交C点，以C点为圆心画直径9的圆

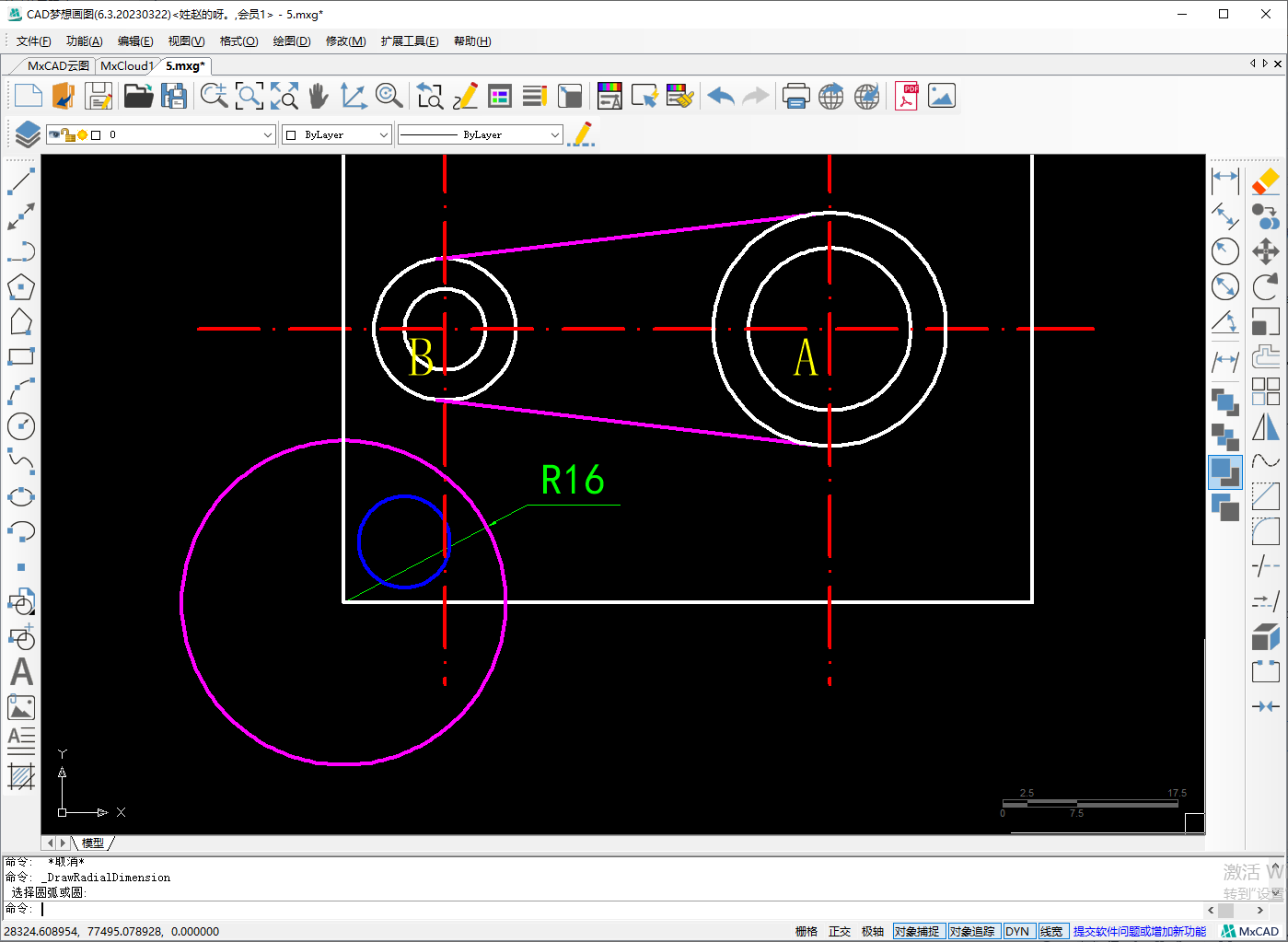

7.以矩形左下角顶点为圆心画半径16的圆
8.将蓝色小圆以矩形垂直边中点为镜像基点镜像到上面去
9.再次选中左边对象以矩形水平边中点为镜像基点将对象镜像到右边去

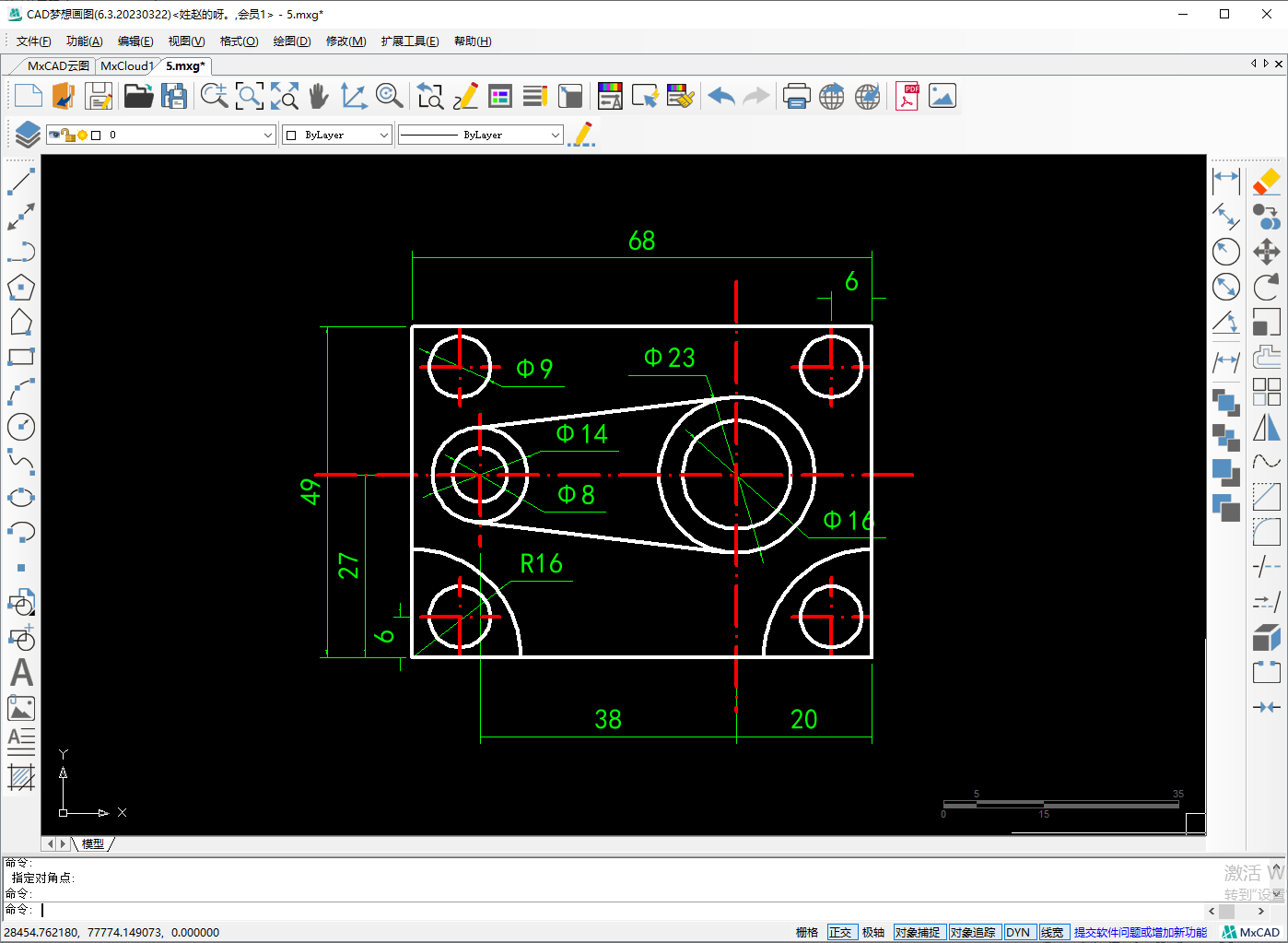

10.最后统一对象的属性和进行尺寸标注就可以了
