CAD打印有些对象不显示?

2023-02-15 10:38:35

在我们打印了CAD图纸之后发现打印后的文件并没有显示完全这是为什么呢?在CAD中显示是完整的,可能是设置了属于当前图层的对象禁止打印出图的效果,我们一起来看一下解决方式吧!

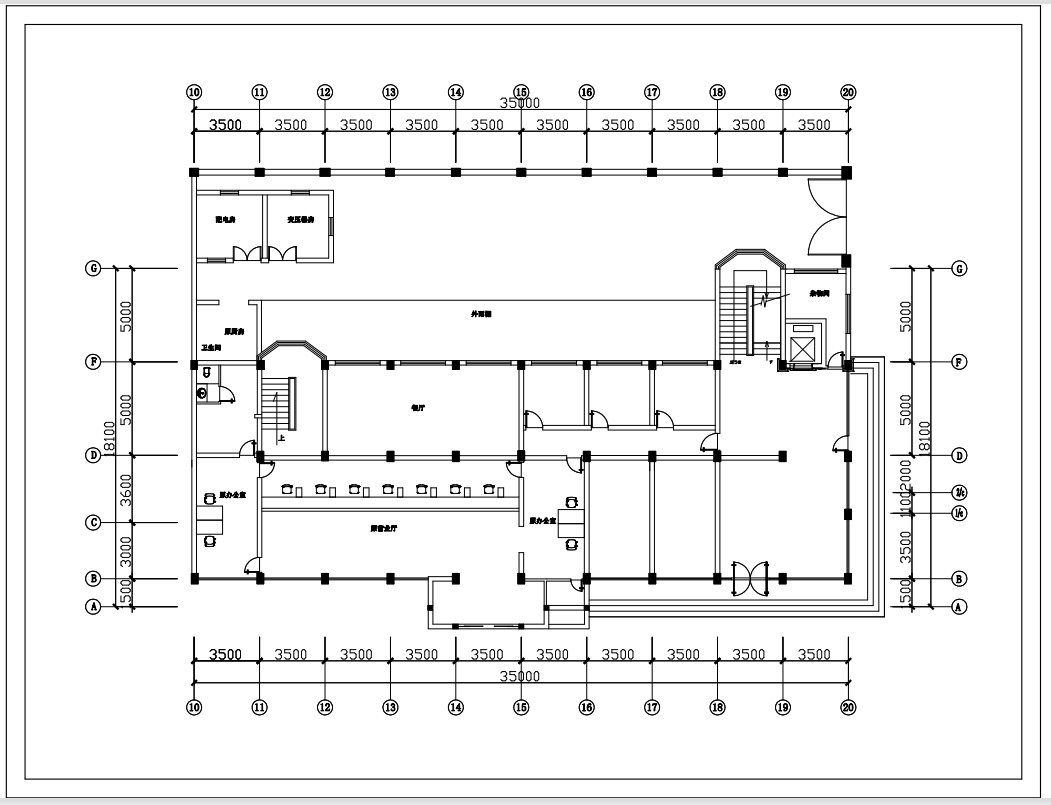

问题:打印后的CAD图纸没有显示尺寸标注


解决方式

1.在软件里面点击某一个尺寸标注,然后在上方图层中看它属于哪一个图层


2.然后点击上面“格式-图层”,也可以在命令行中输入:Lay,打开图层窗口


3.在打开的这个图层窗口中找到尺寸标注属于的图层,可以看到后面的打印设置的为禁止打印(就说明是当前图层不打印出来的)


4.接着我们点击一下那个打印的图标,将它设置为当前图层可打印状态


5.最后再重新打印一次,之前没有显示的尺寸标注就都显示出来了


对于这个问题是很多的,有人第一时间就会觉得是不是软件或者是CAD图纸存在问题,有了这个解决方式之后,就可以先按照这个方式操作一下,最后看是哪里的问题了
