这一个CAD图形用到了圆命令中的直径画圆、半径画圆、两点画圆和切点切点半径画圆等四个圆命令，当然还用到了一些CAD直线、修剪、圆角命令

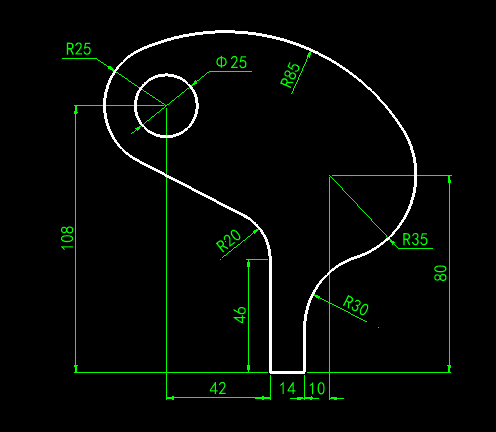

目标对象
操作步骤
1.用直线命令先绘制一条垂直的直线，然后向左绘制长度14的直线和向上绘制长度46的直线
2.使用偏移命令，将最右边的线段往右偏移10个单位，将水平线段往上偏移80个单位，然后拉长偏移后的两条线段让他们相交与A点，然后以A点为圆心画一个半径为35的圆
3.使用偏移命令，将最左边的线段往左偏移40个单位，将水平线段往上偏移108个单位，然后拉长偏移后的两条线段让他们相交与B点，然后以B点为圆心分别画一个直径为25和半径为25的圆
4.接着使用圆命令中的切点切点半经功能，以C、D两点为切点画一个半径为85的大圆
5.再次使用直线命令连接两个半径20的下象限点
6.再使用CAD直线命令连接两个圆的切点
7.然后使用倒圆角命令将直线和半径35的圆进行一个倒圆角操作，圆角半径为30
8.最后用TR修剪命令修剪多余的对象和进行尺寸标注就绘制完成了
