这个CAD图形，可能在绘制过程中会遇见这样一个问题：为什么没有出现等分点？这是因为没有设置点样式而造成的
目标对象

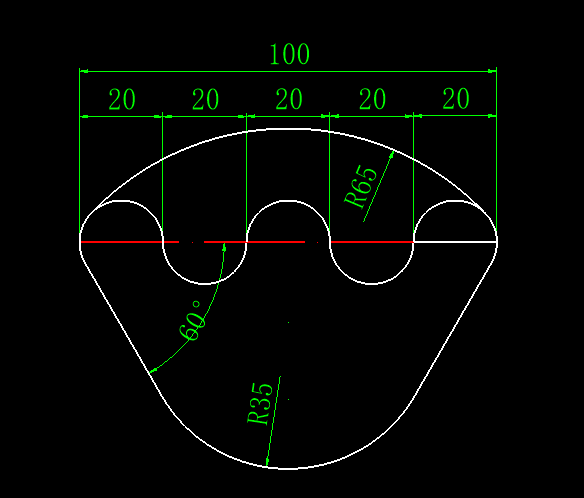

操作步骤

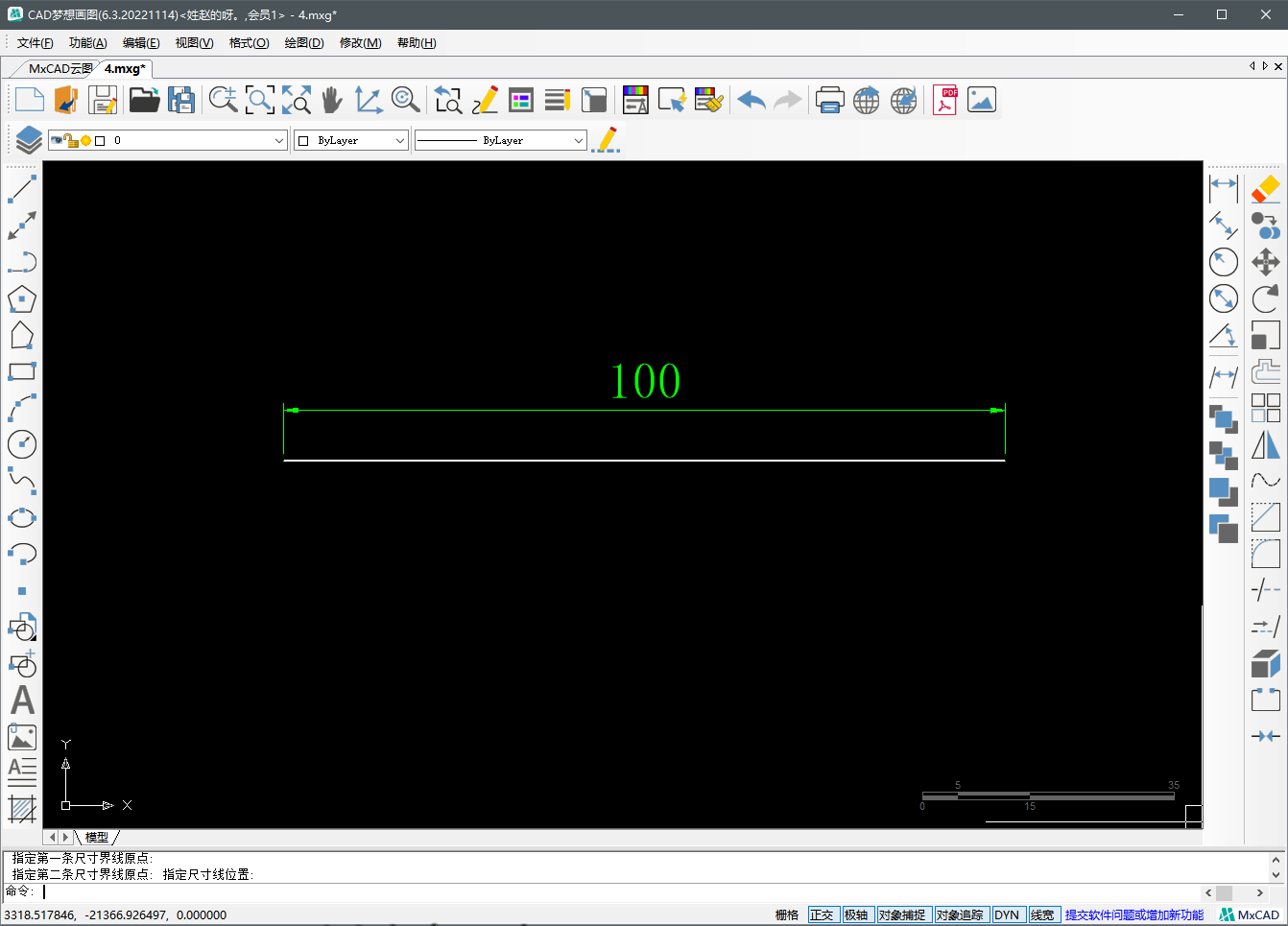

1.用直线命令绘制一条长度为100的线段
2.接着使用定数等分命令将线段分成5等分，在线段上出现等分点（没有等分点需要去设置点样式）
3.接着使用多线段命令以最右边的点为起点，输入圆弧A，再输入D垂直向上为方向，依次点击每个等分点
4.鼠标右击右下角对象捕捉点击设置打开草图设置对话框，找到极轴追踪勾选启用，将增量角设置为60度，点击确定
5.用直线命令以第一个半圆的圆心A为起点追踪到60度绘制一条斜线段
6.然后以A点到左边象限点为偏移距离将斜线段偏移，删除源对象，然后使用延伸命令将斜线与圆连接起来，再使用镜像命令将对象镜像到左边，同样使用延伸命令进行连接

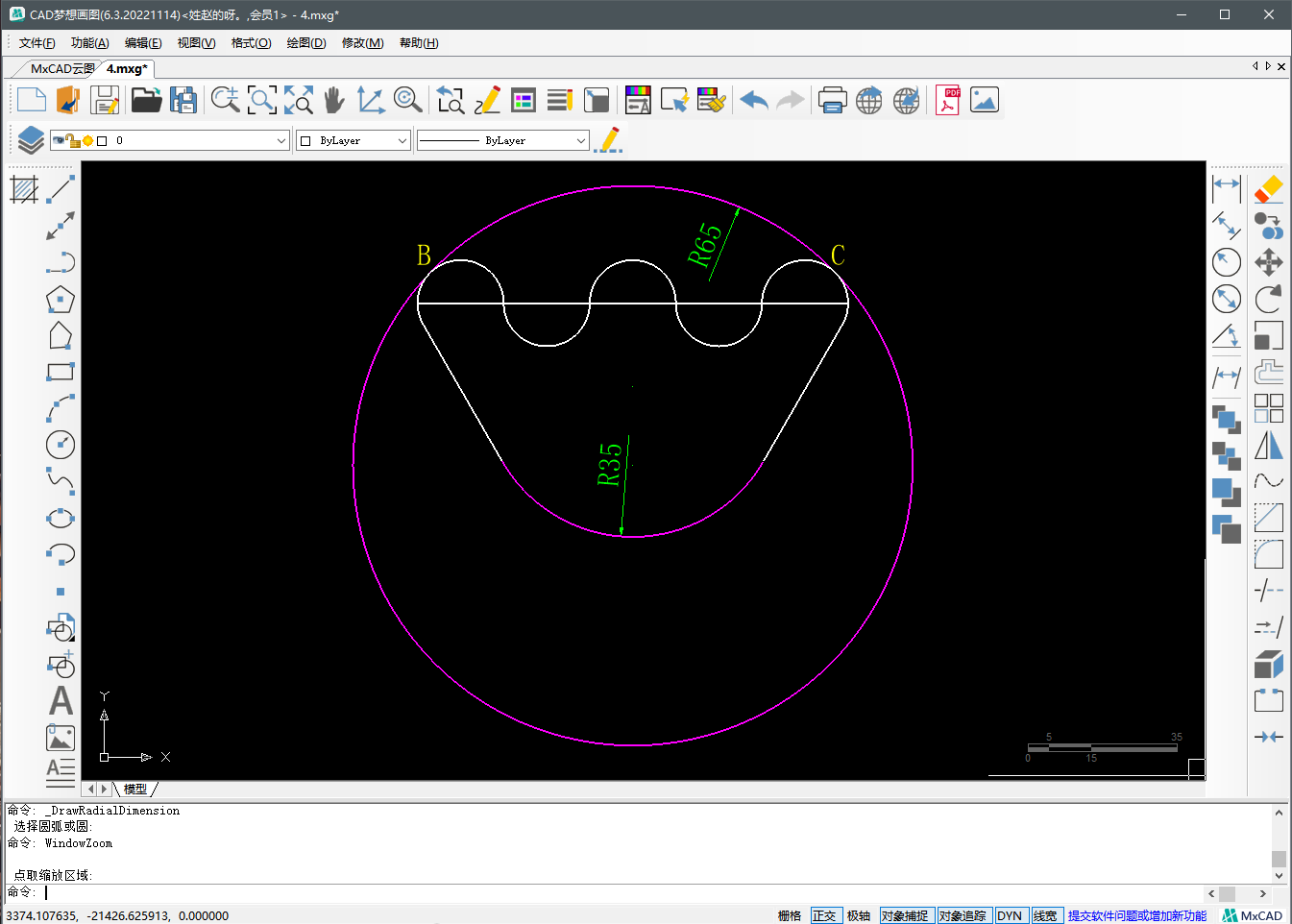

7.接着使用倒圆角命令，圆角半径为35，然后用圆命令中的切点切点半径命令以B、C两点为切点半径为65绘制圆
8.最后将对象进行修剪尺寸标注就绘制完成了
