这一个构件平面图的绘制用到的CAD命令有：直线、导圆角、修剪和多边形这四种命令，这四种命令都是很常规的基础命令，可以跟着操作一下

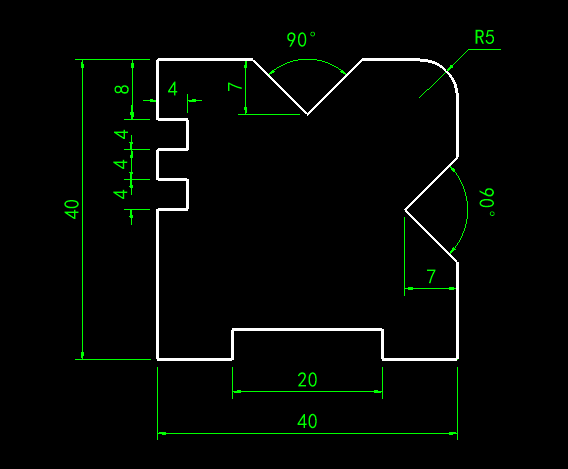

目标对象
操作步骤

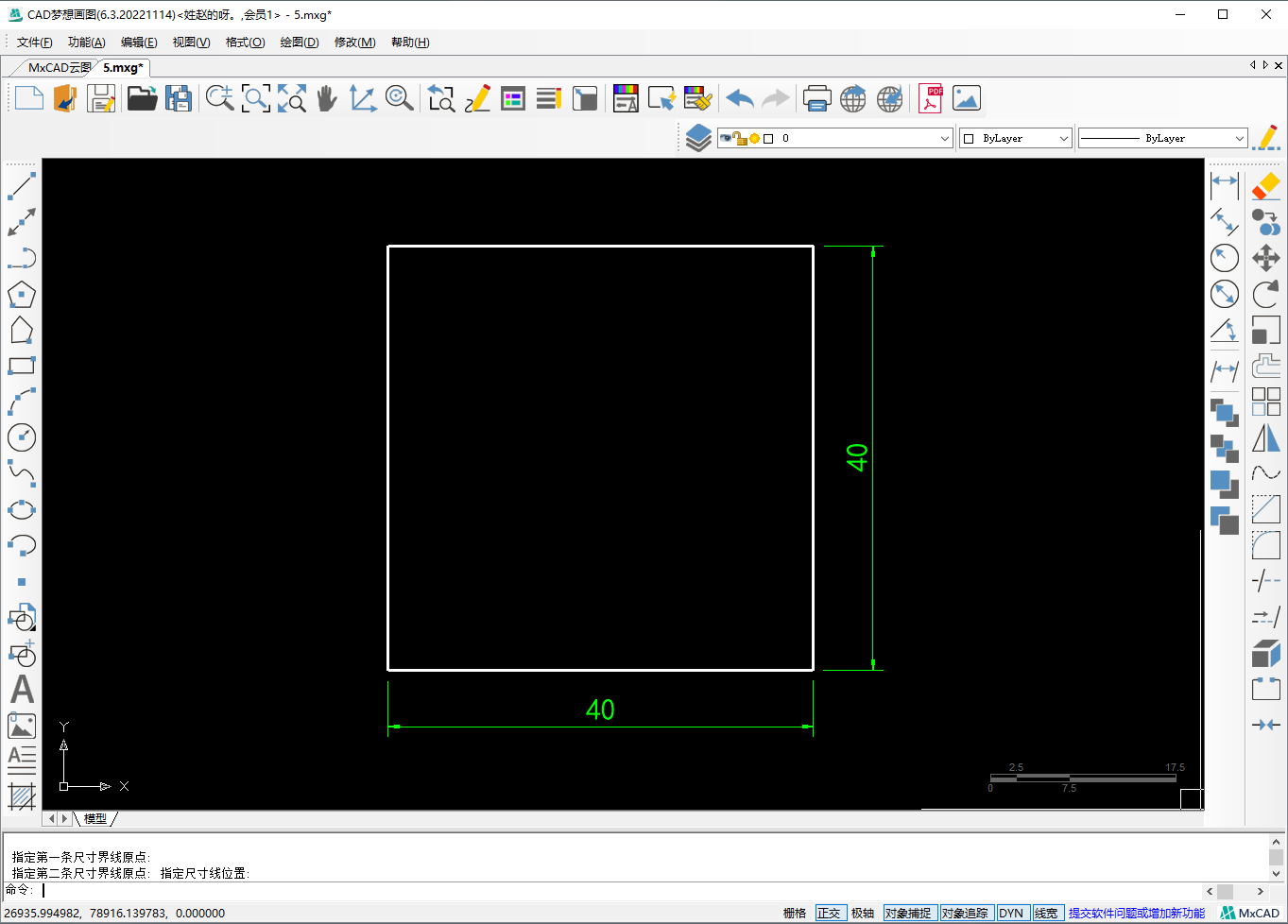

1.用CAD直线命令绘制一个长宽都为40的正方形（绘制这个正方形是方便我们在绘制过程中出现错误）

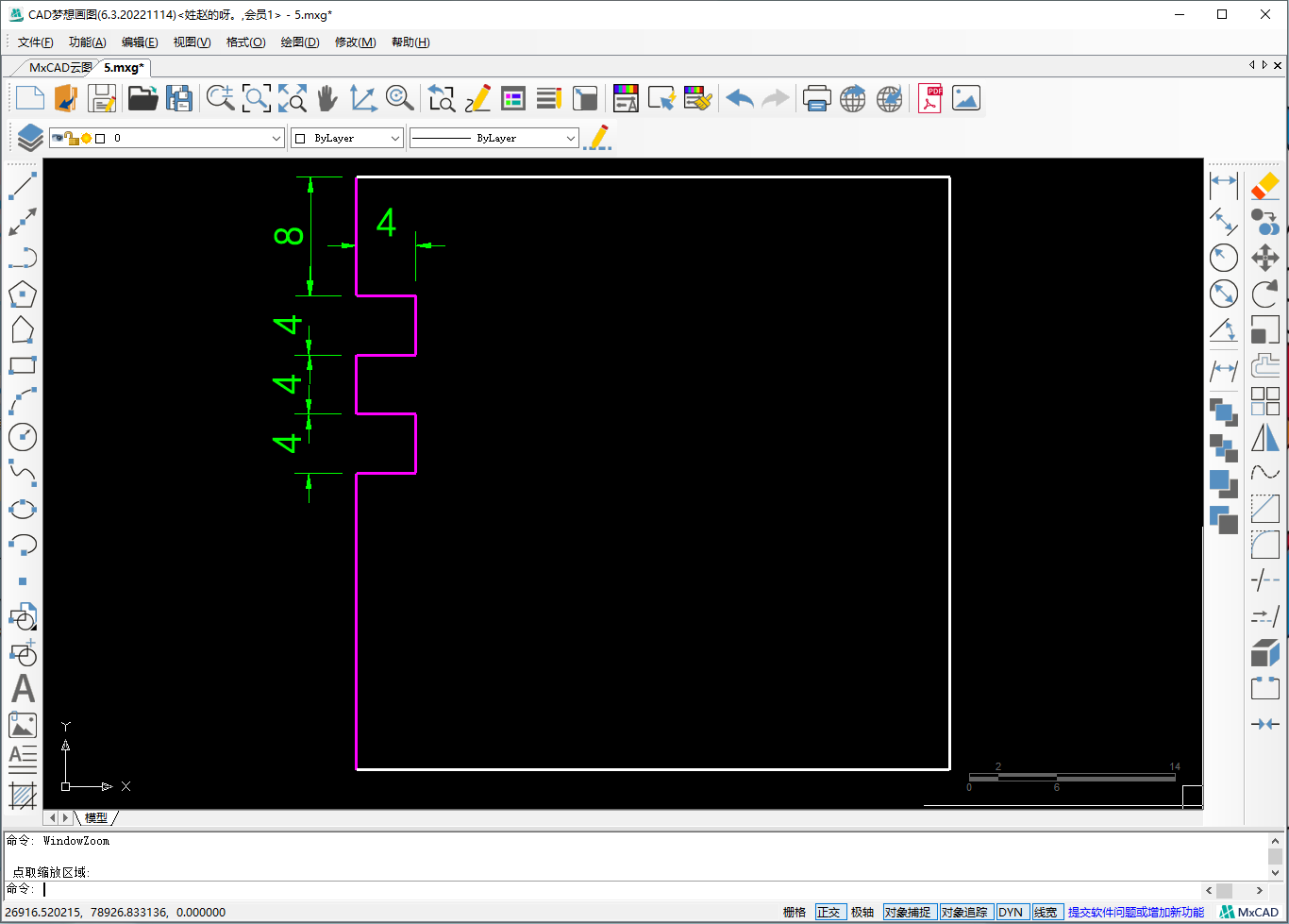

2.将左边的线段先删除掉，接着再使用直线命令绘制下图所示的直线段

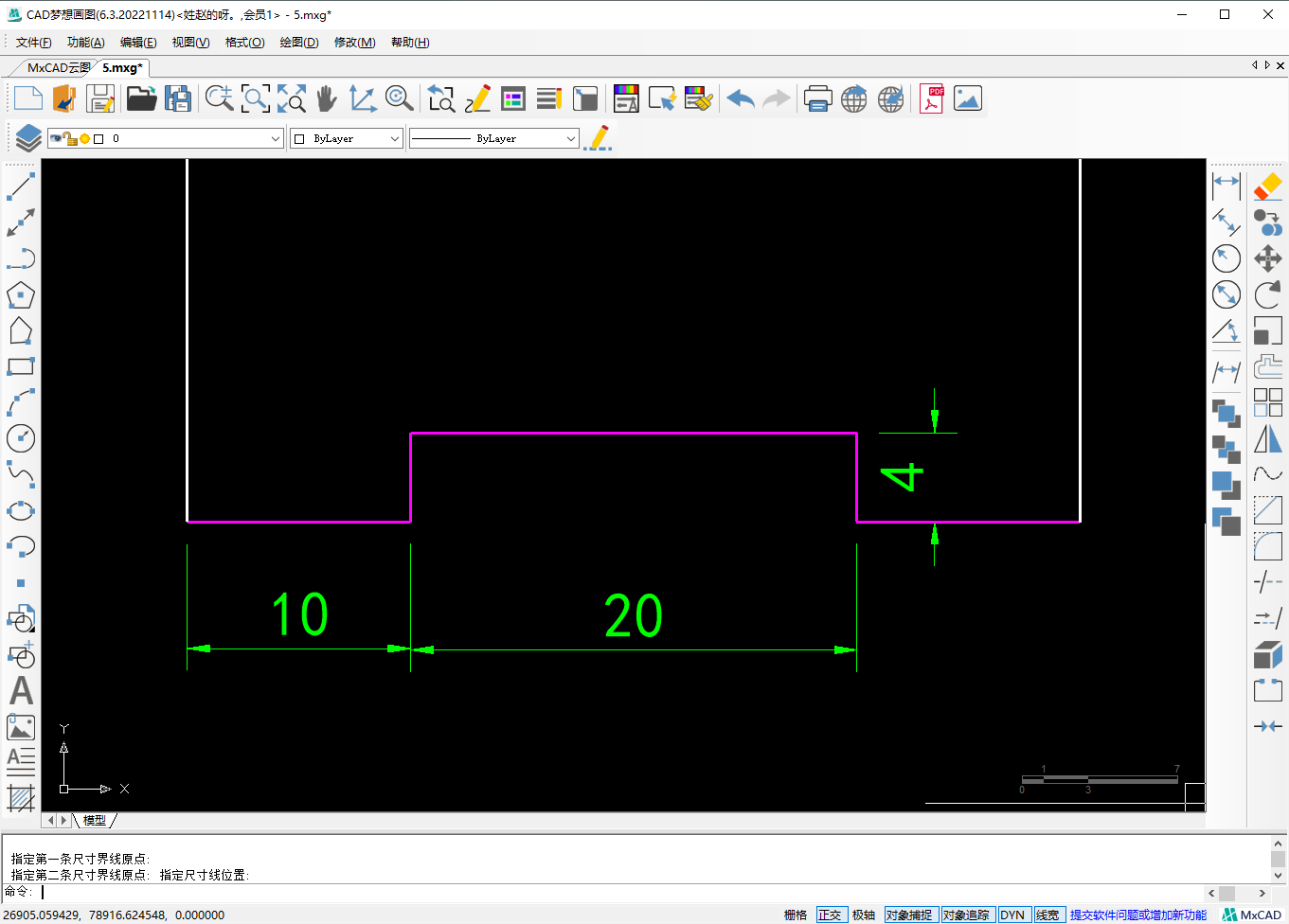

3.删除掉下面的线段，还是使用直线命令绘制几条直线段

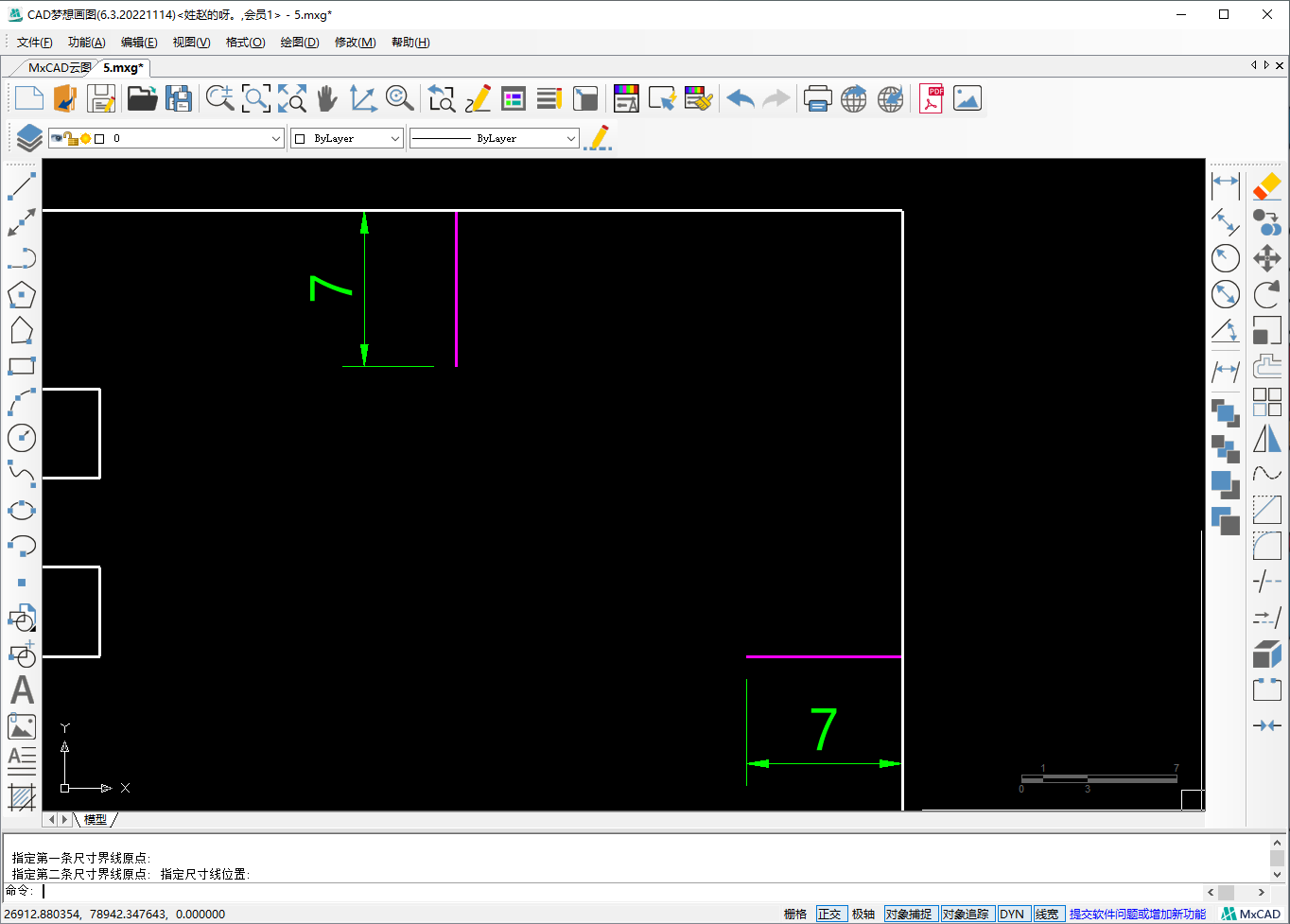

4.以上边和右边的中点为起点分别绘制长度为7的线段，效果如下图

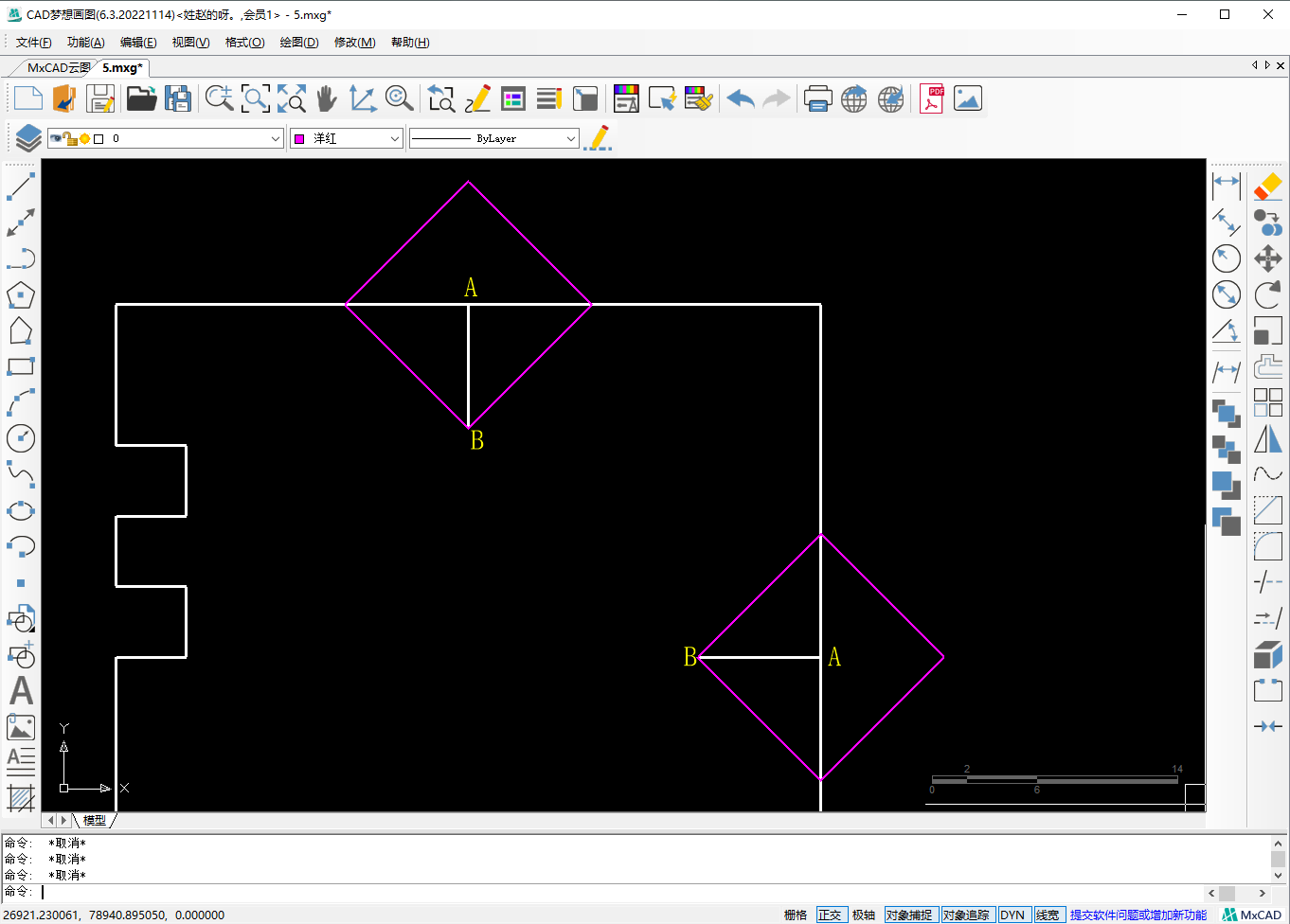

5.以A点为中心点B点为半径绘制两个内接于圆的四边形

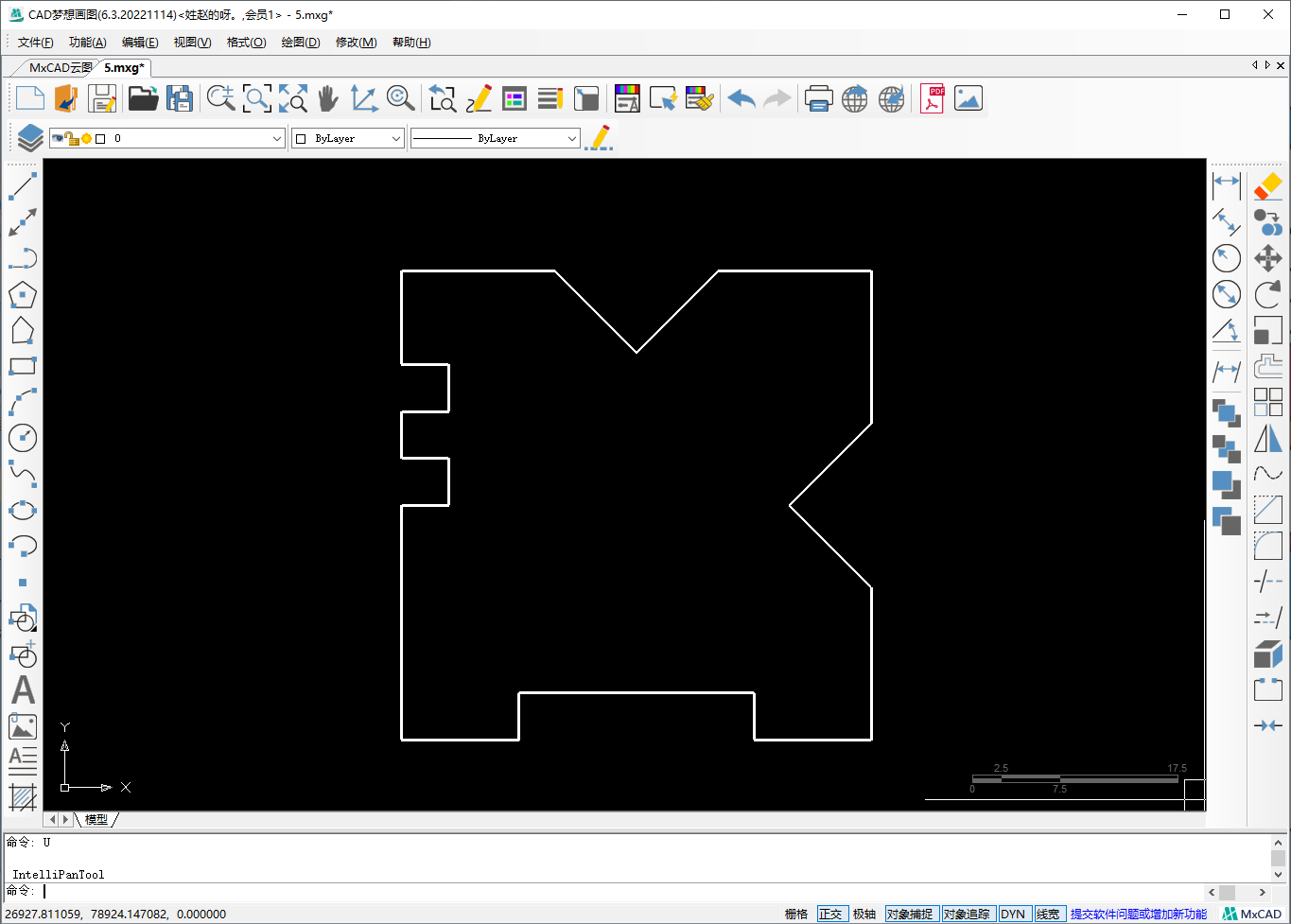

6.使用修剪命令将多余的对象给它修剪删除掉

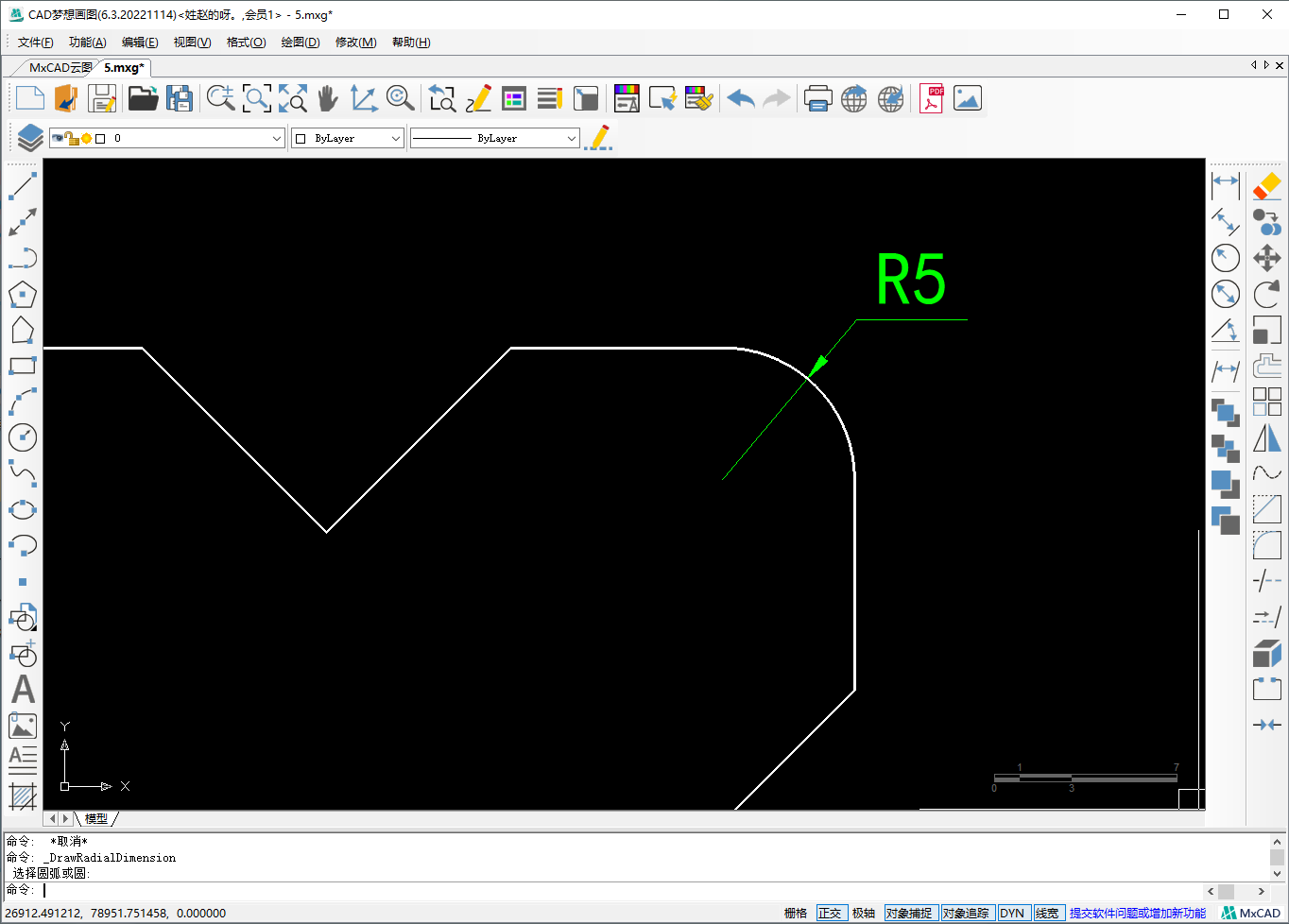

7.最后再进行一个半径为5的导圆角就绘制完成了
