CAD复杂连接件的绘制

2022-12-09 14:57:06

这一个复杂连接件用CAD软件绘制的话用到的有:CAD直线、圆、修剪和阵列多个命令,需要掌握当图形中有多个相同的图形该用什么方式去绘制

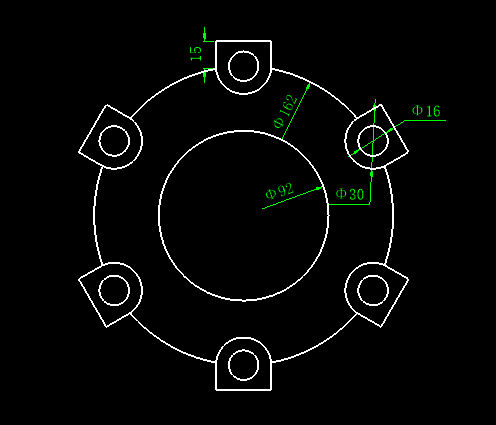

目标对象


操作步骤

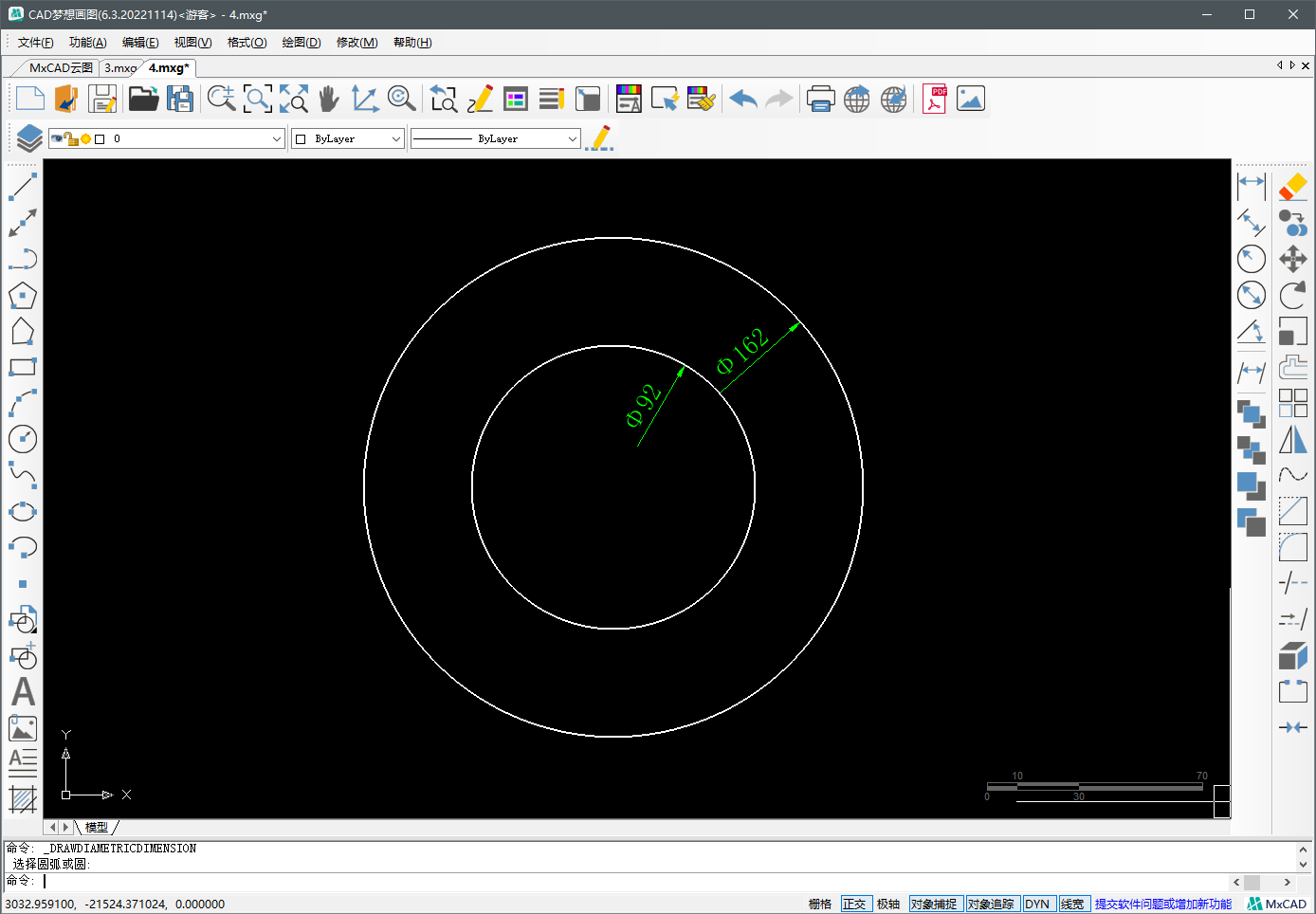

1.输入圆命令分别绘制直径92和直径162的圆


2.以直径162的圆上面的象限点为圆心分别绘制直径16和直径30的圆,直径30的圆与直径162的圆相交与A、B两点


3.以A、B两点为直线起点向上绘制长度为15的直线段,在将它们用直线连接起来

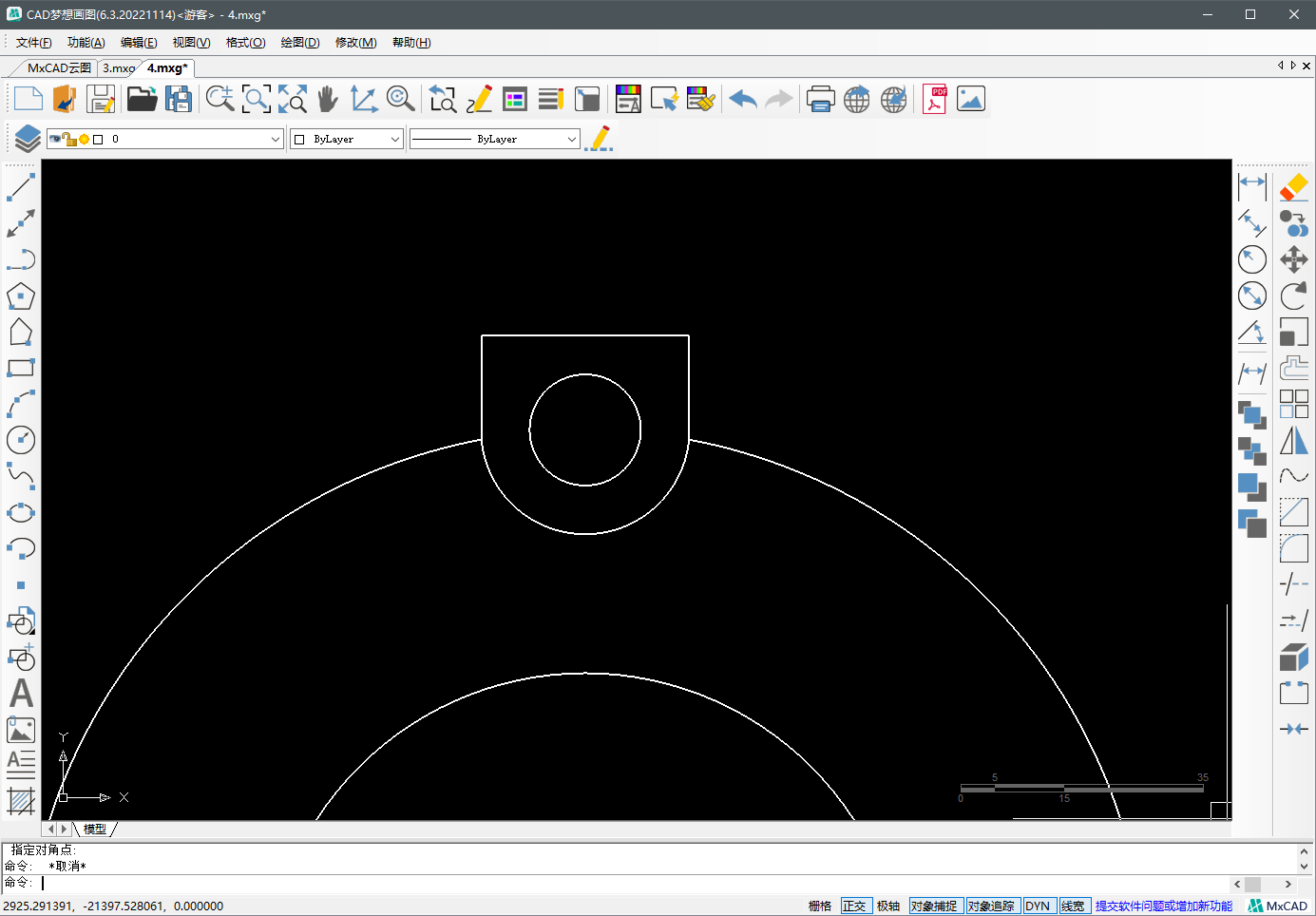

4.用修剪命令将对象修剪成需要的图形


5.以刚刚绘制的图形为环形阵列对象,参数根据框选出的设置,阵列中心点为大圆的圆心

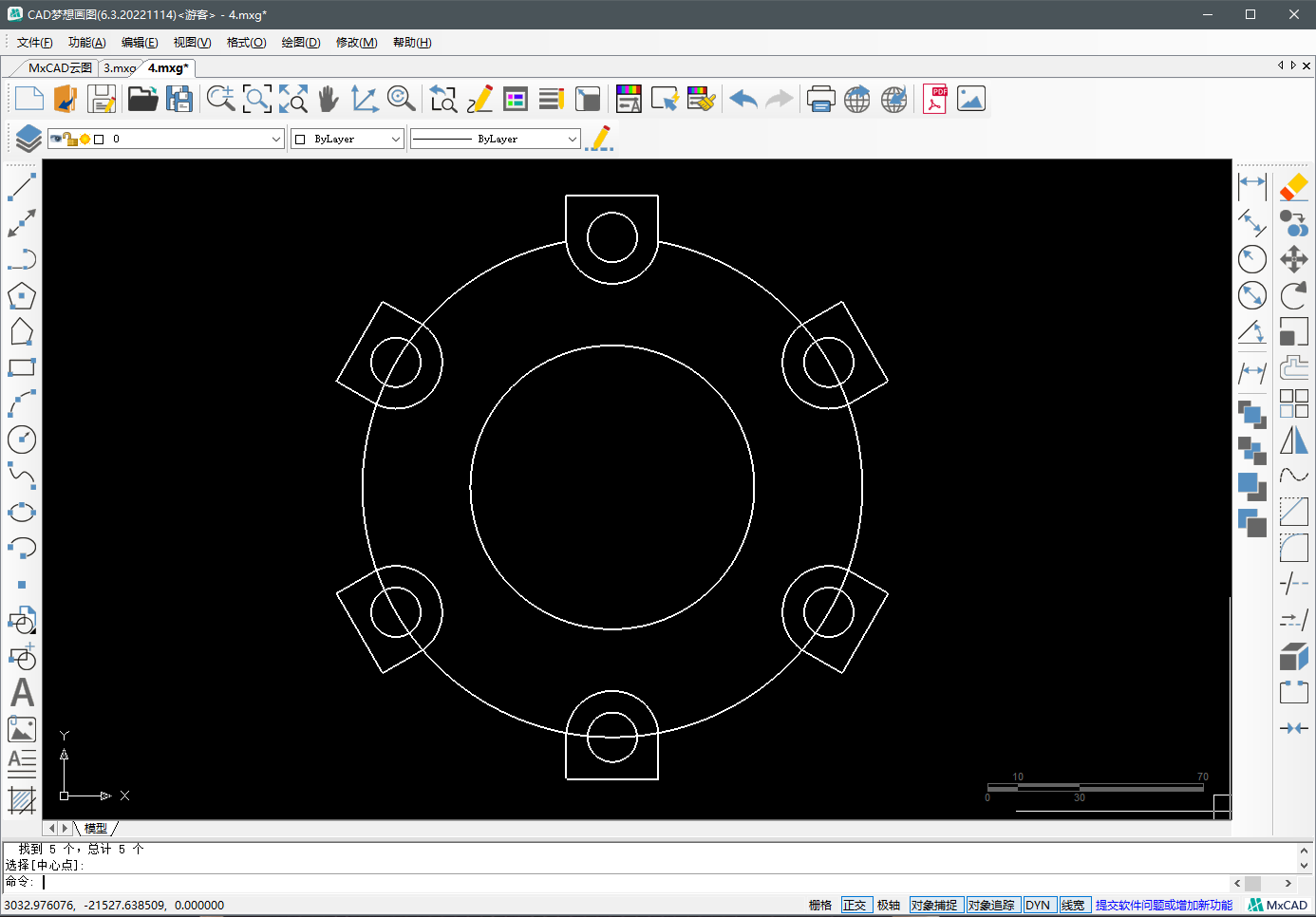

6.点击确定之后就将剩下的五个对象绘制出来了

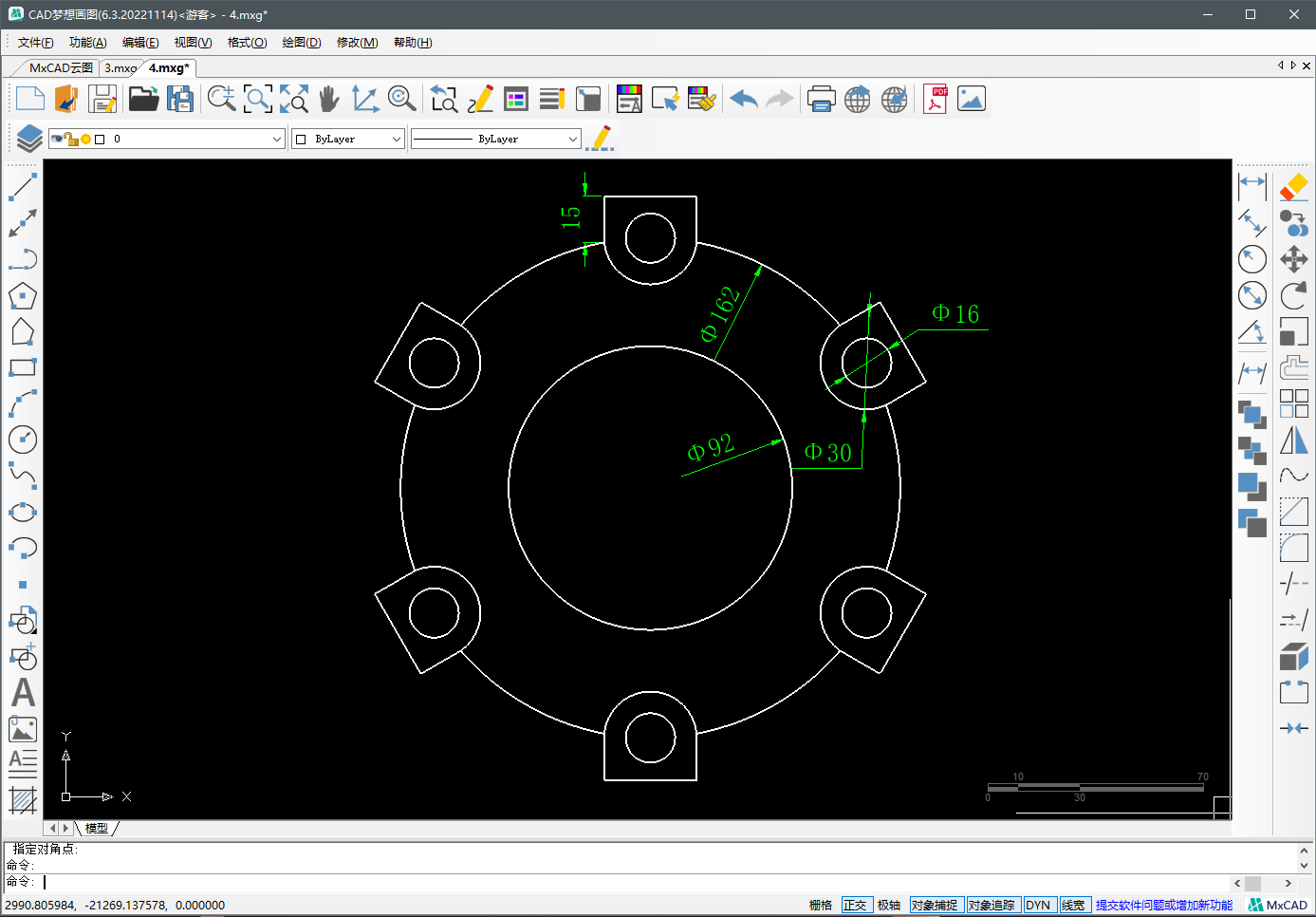

7.最后将每个对象里面多余的线段修剪掉,再给对象进行尺寸标注就绘制完成了
