今天绘制的这个图形看着很简单，可是它有两种绘制的方式。当然也会用到CAD直线、修剪和旋转等命令。

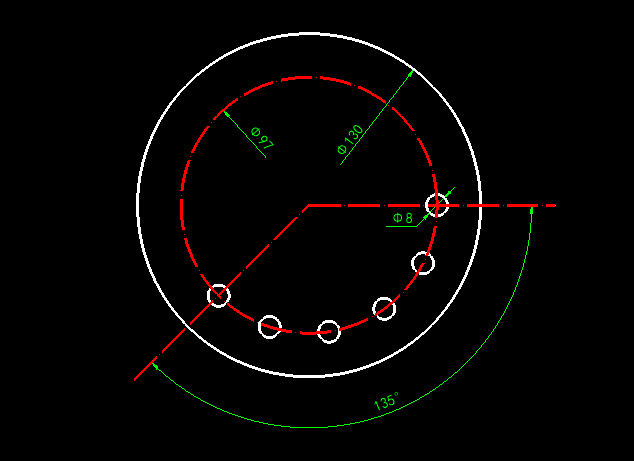

目标对象
操作步骤

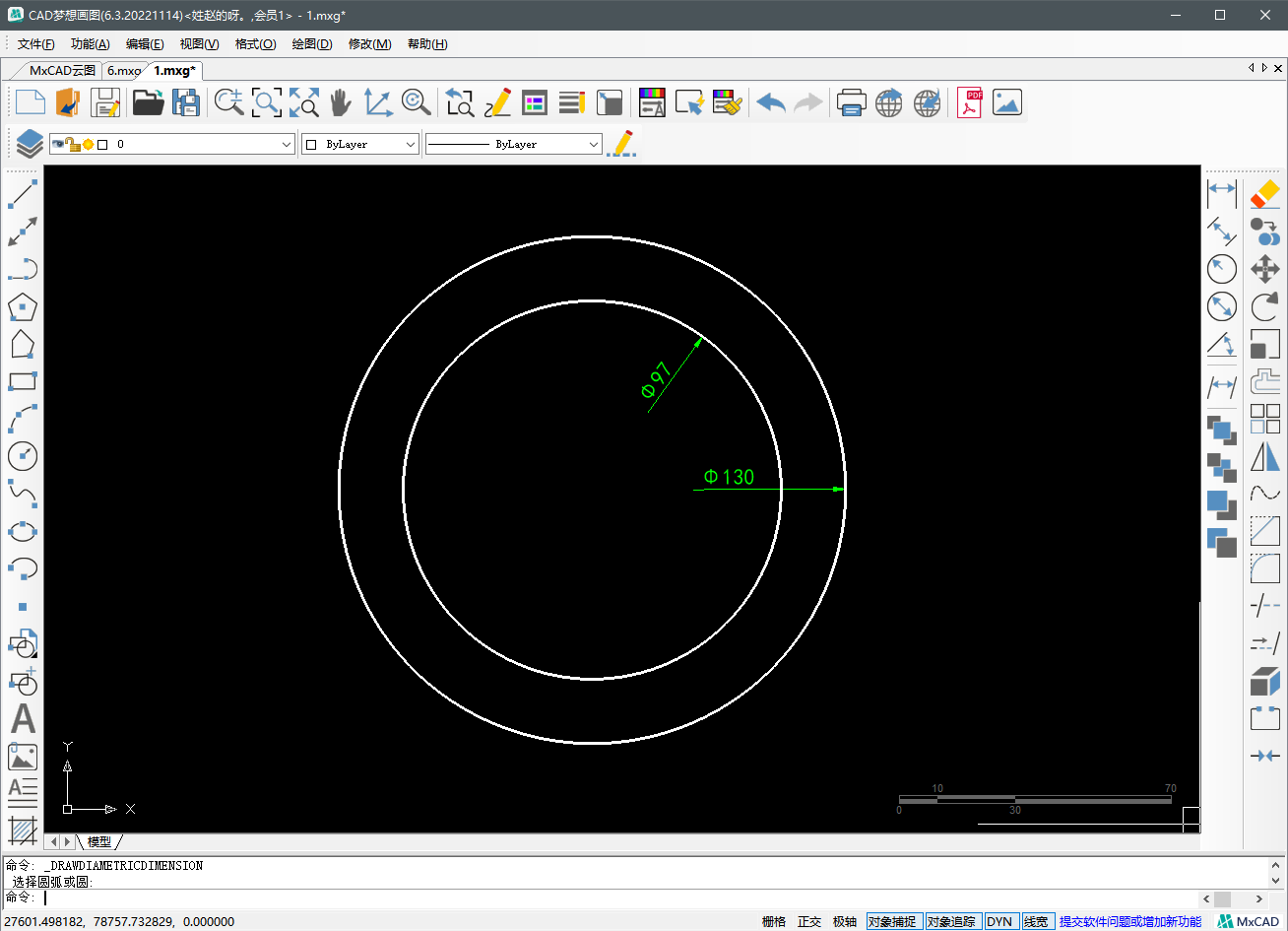

1.输入圆命令分别绘制直径97和直径130的圆

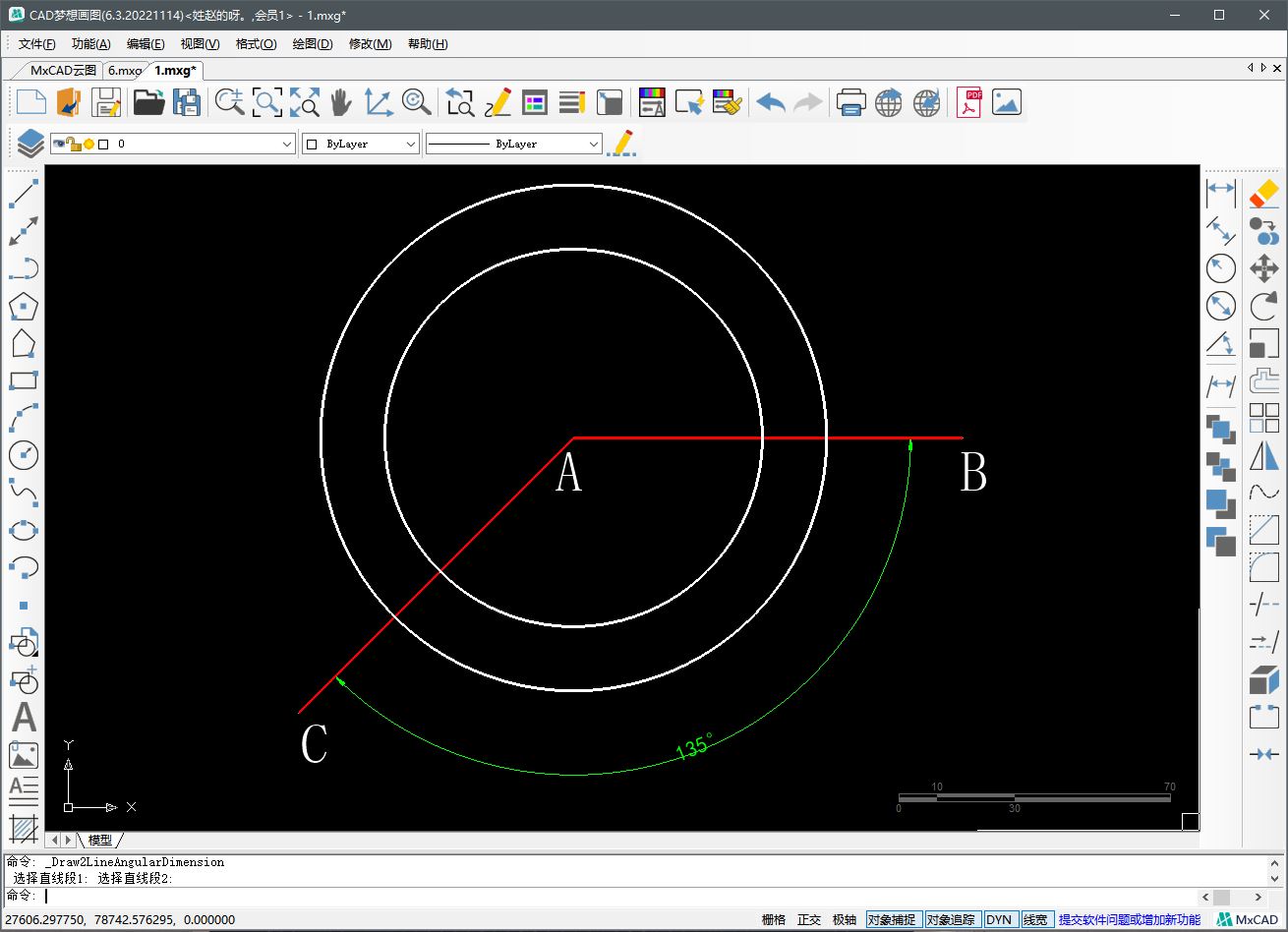

2.以点A为起点往右绘制水平线段AB，再用旋转命令以A点为基点，输入角度为-135（因为是顺时针旋转），绘制出另外一条线段AC

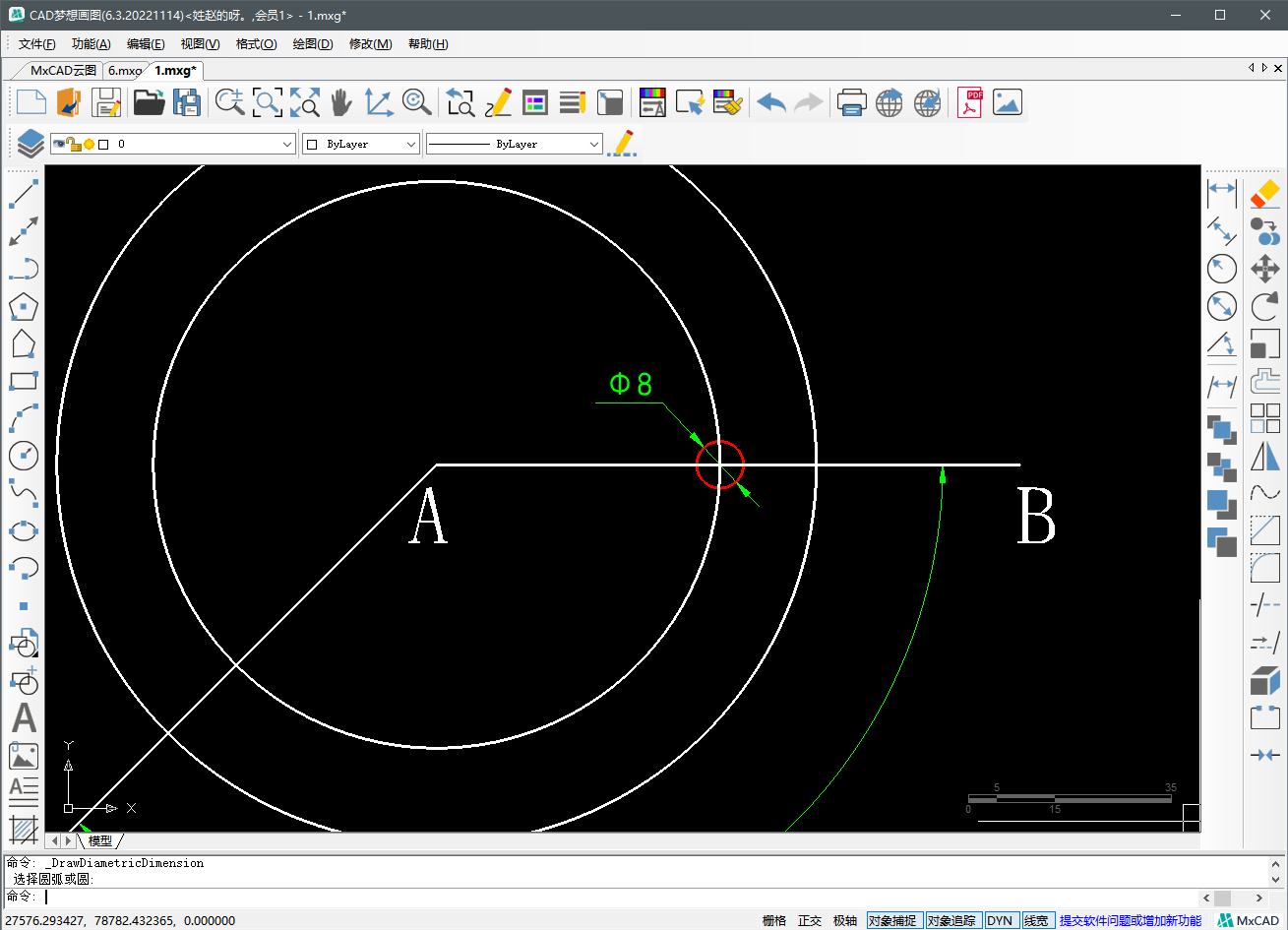

3.然后在线段AB与直径97的圆的交点处绘制一个直径为8的小圆
这里有两种方式绘制剩下的小圆
第一种：定数等分

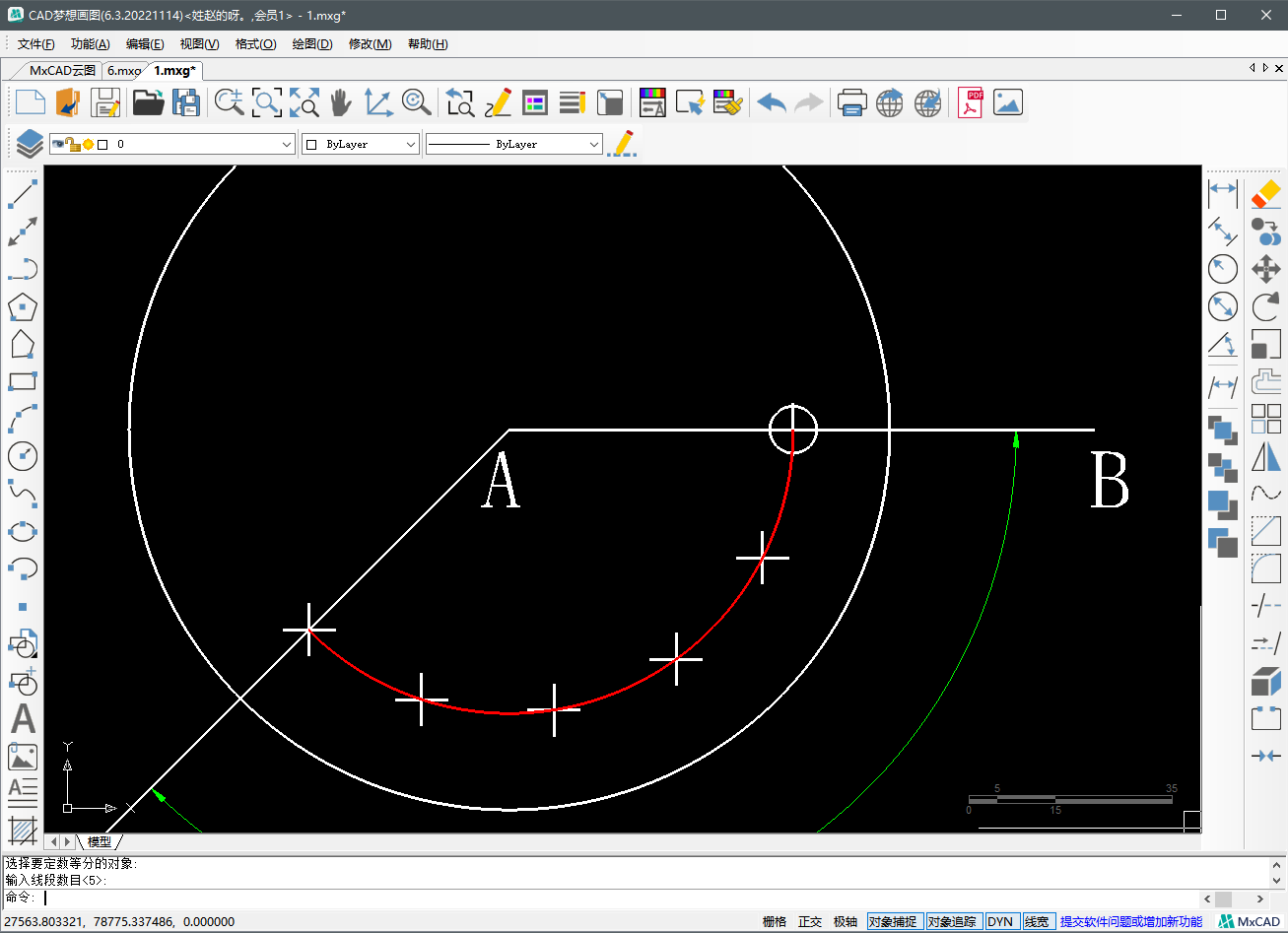

①.使用修剪命令将直径97的圆修剪成红色圆弧段，然后使用定数等分命令，等分数目为5，等分对象为圆弧段，然后出现等分点

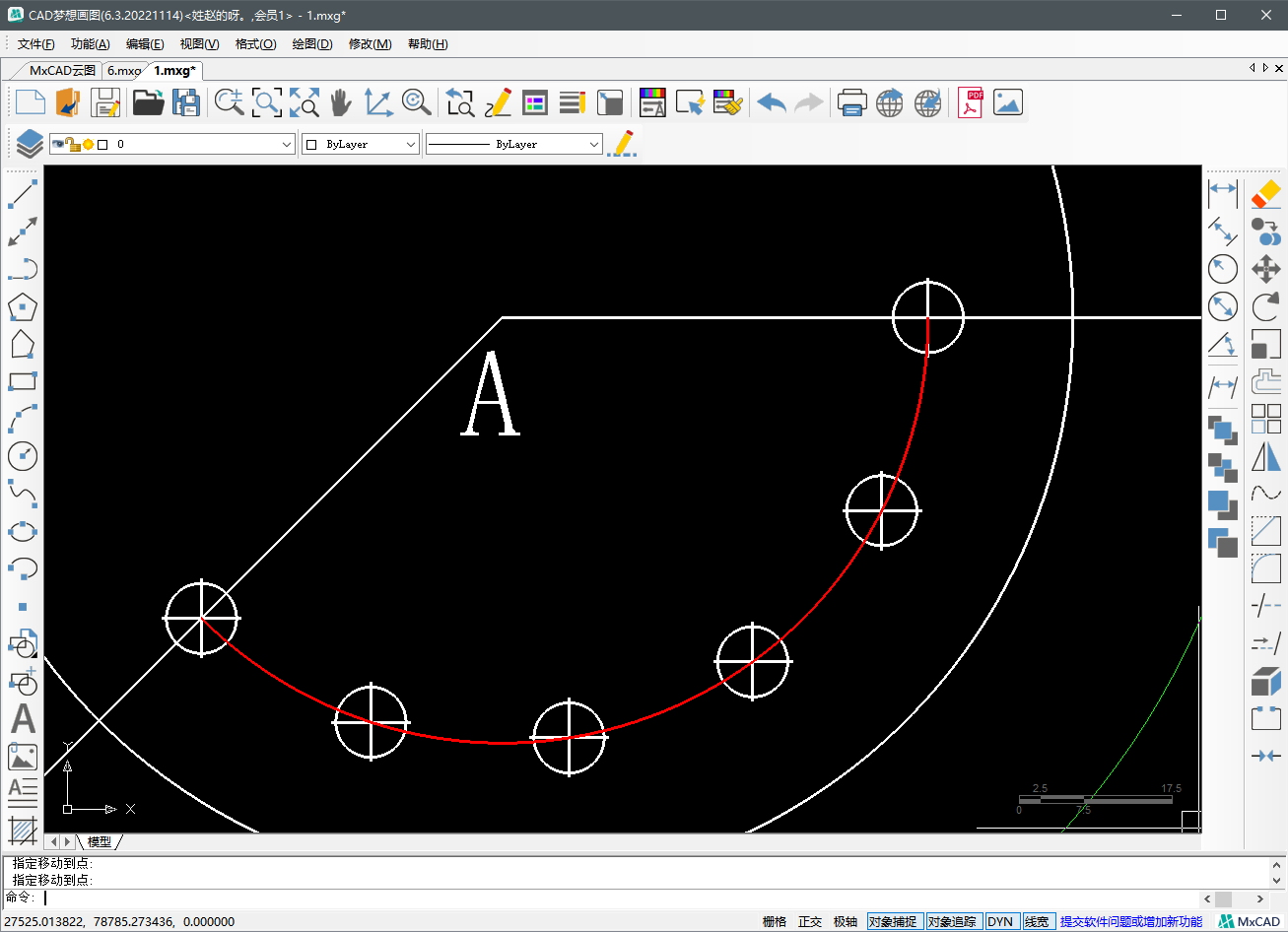

②.最后使用CAD复制命令将圆分别复制到每个等分点就可以了
第二种：环形阵列

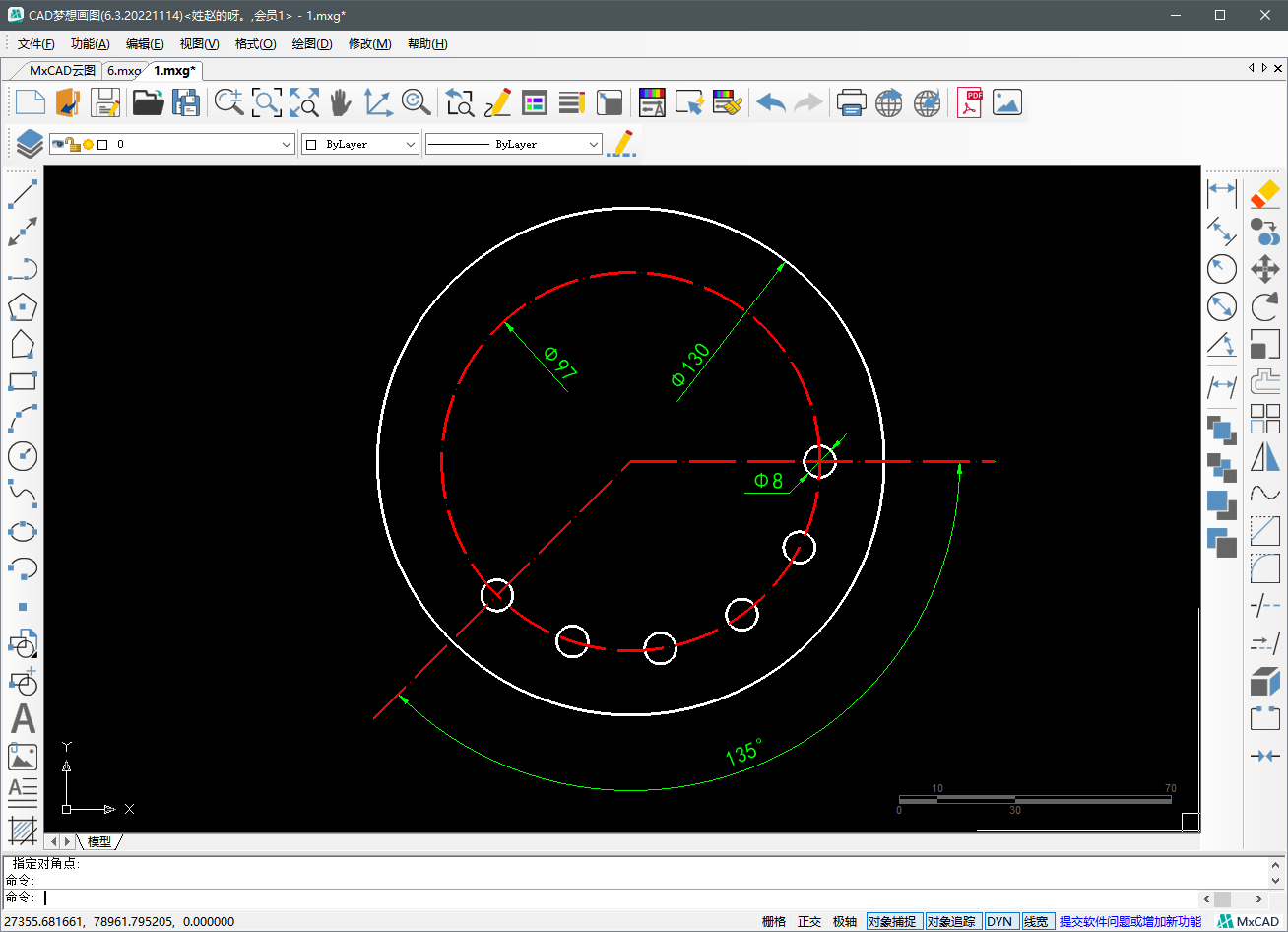

①.以直径为8的小圆为阵列源对象，阵列中心点为圆心A，阵列项目数为6，填充角度为135，将参数设置好点击确定

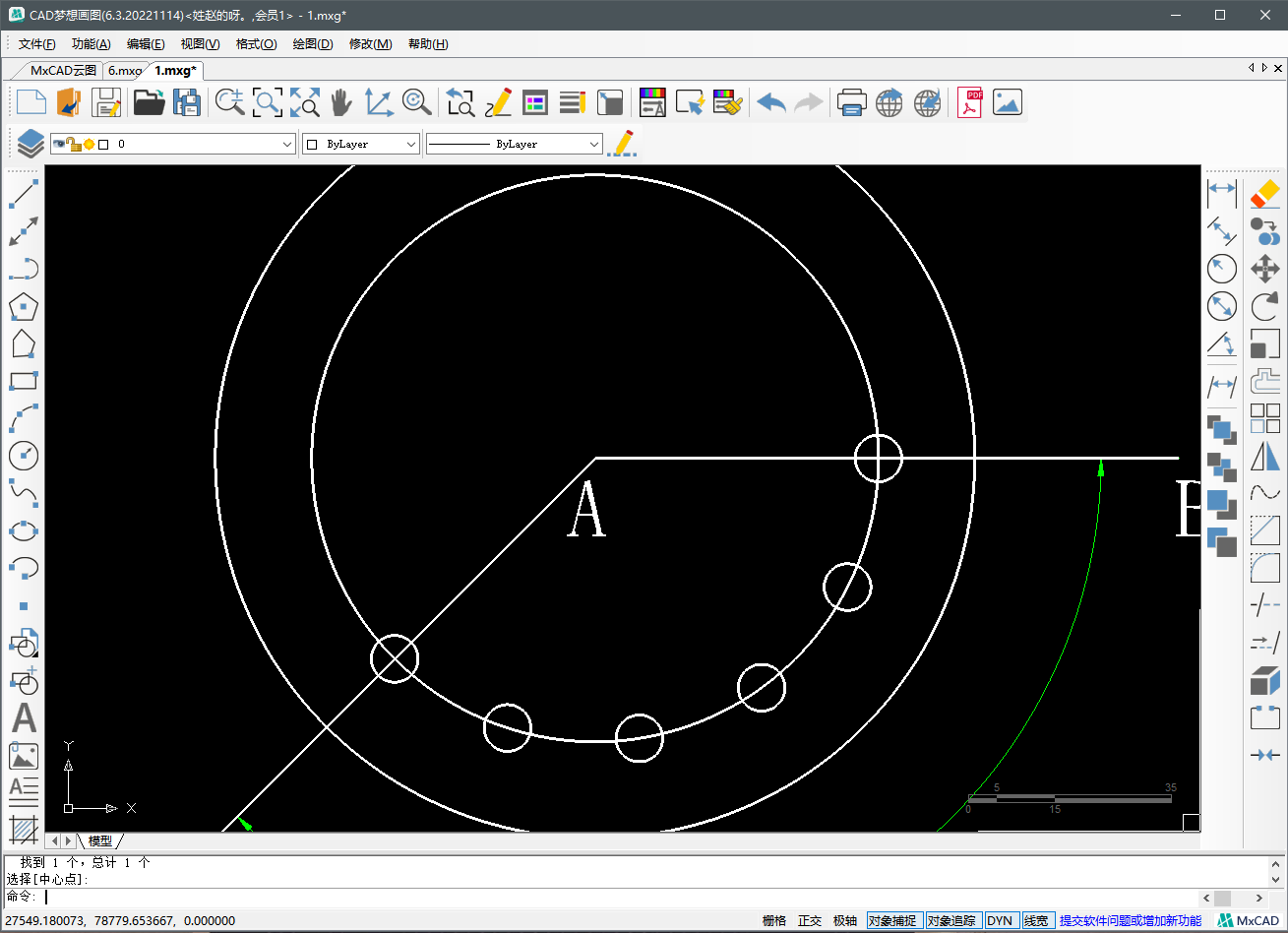

②.剩下的小圆就全部给绘制出来了，这个比定数等分操作快
4.最后给图形统一属性和标注尺寸就完成了
