今天绘制的这个常规构件CAD立面图形呢，用到的都是很基础的CAD命令，有直线、修剪、倒角和旋转等，绘制出来也是很简单的，可以跟着一起操作一下

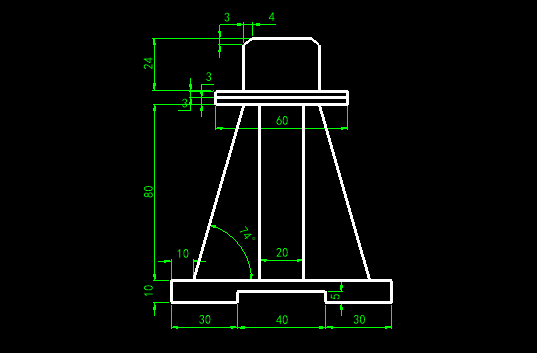

目标对象
操作步骤

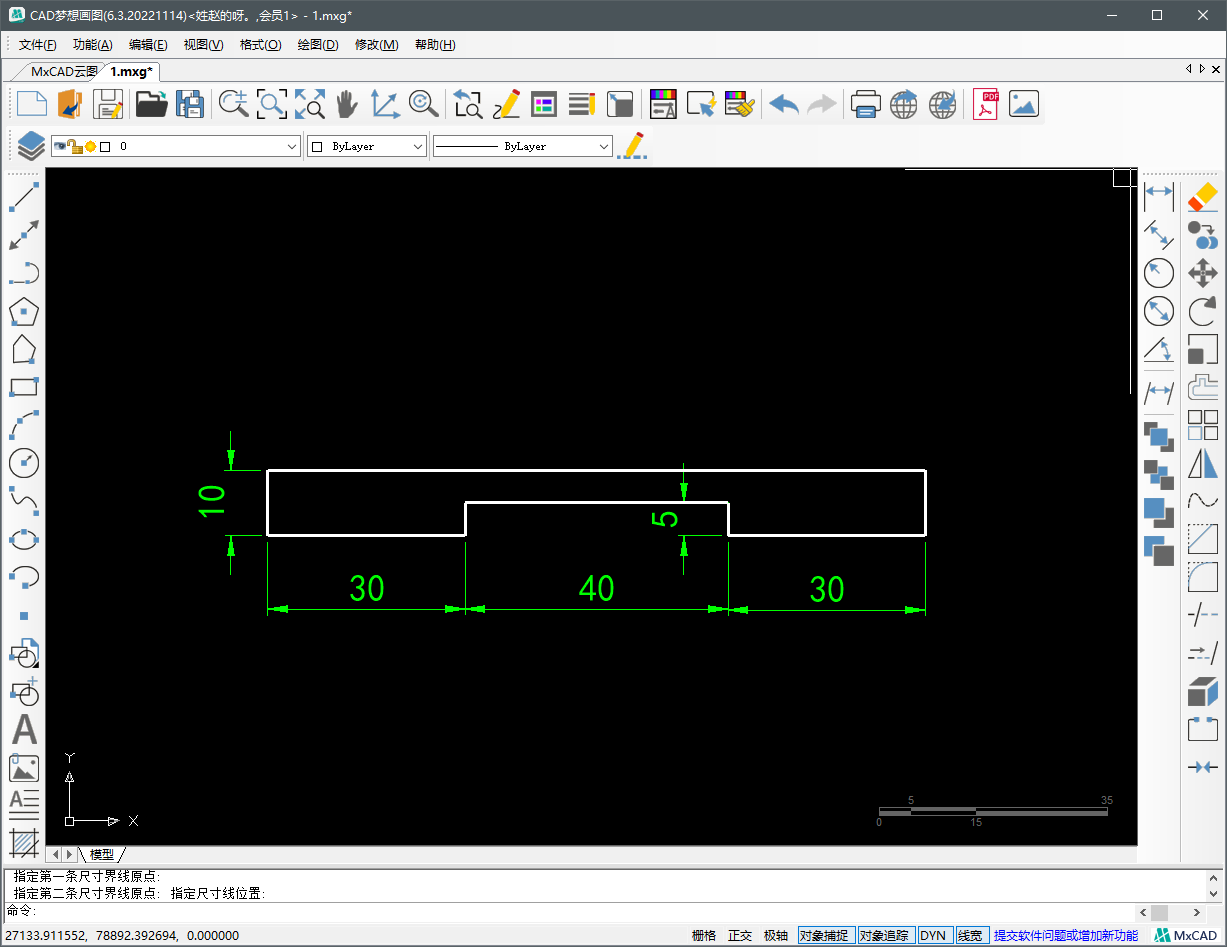

1.使用直线命令绘制出一下线段，形成一个封闭图形
2.用直线以A点为起点绘制一条长度为10的线段AB，然后在用复制命令将上方的水平直线复制一个，从A点复制到B点

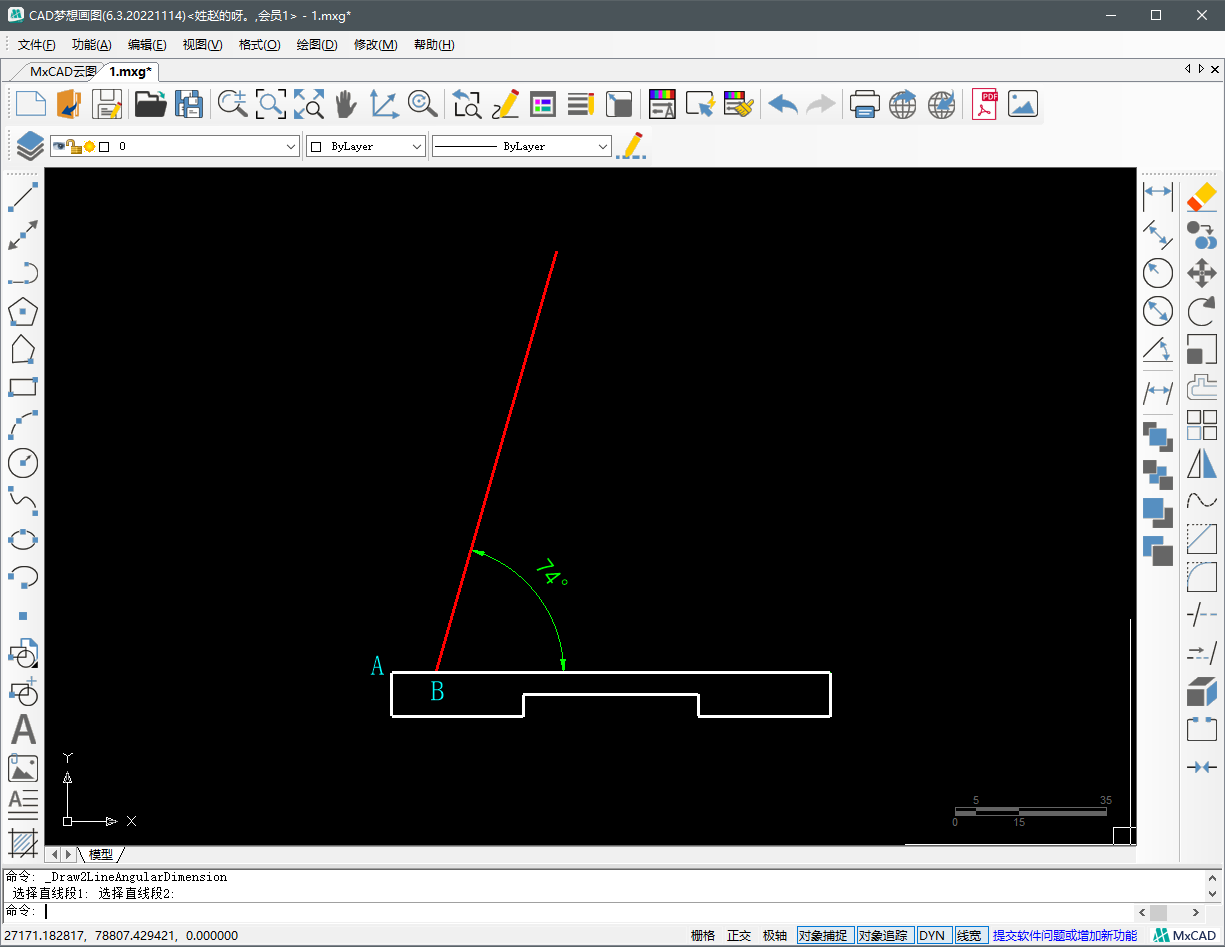

3.接下来使用旋转命令将刚刚复制的线段以B点为旋转基点旋转角度为74°得到一条斜线

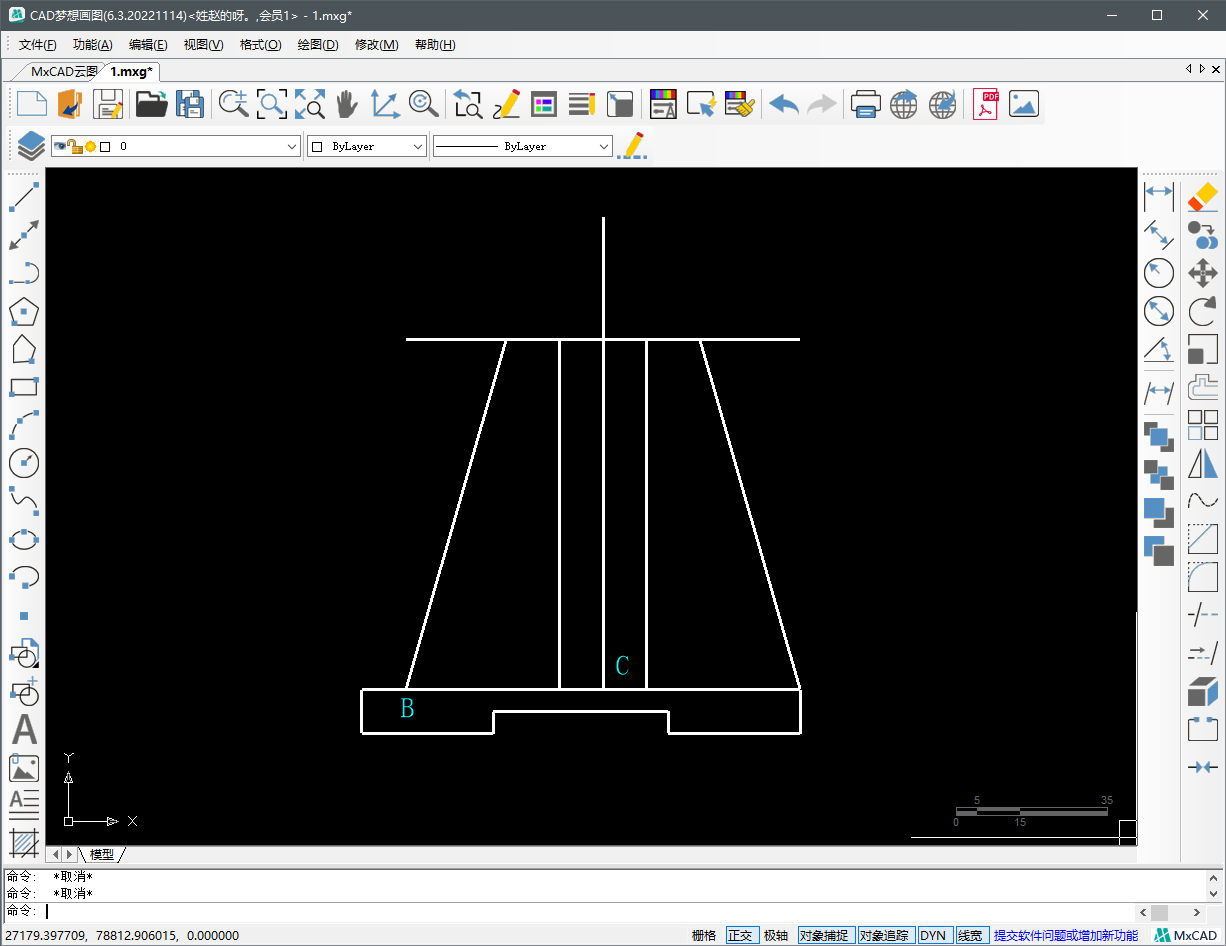

4.水平线段的中点C为起点绘制一条垂直的线段，并且将这条线段分别左右偏移10个单位
5.使用偏移命令，将水平的线段往上偏移80个单位，再将左边斜线用镜像命令镜像到右边来
6.将图片修剪成如下的样子
7.再次将中间垂直的线段分别左右偏移30个单位，然后将上面水平的线段向上偏移两次，偏移的距离都为3

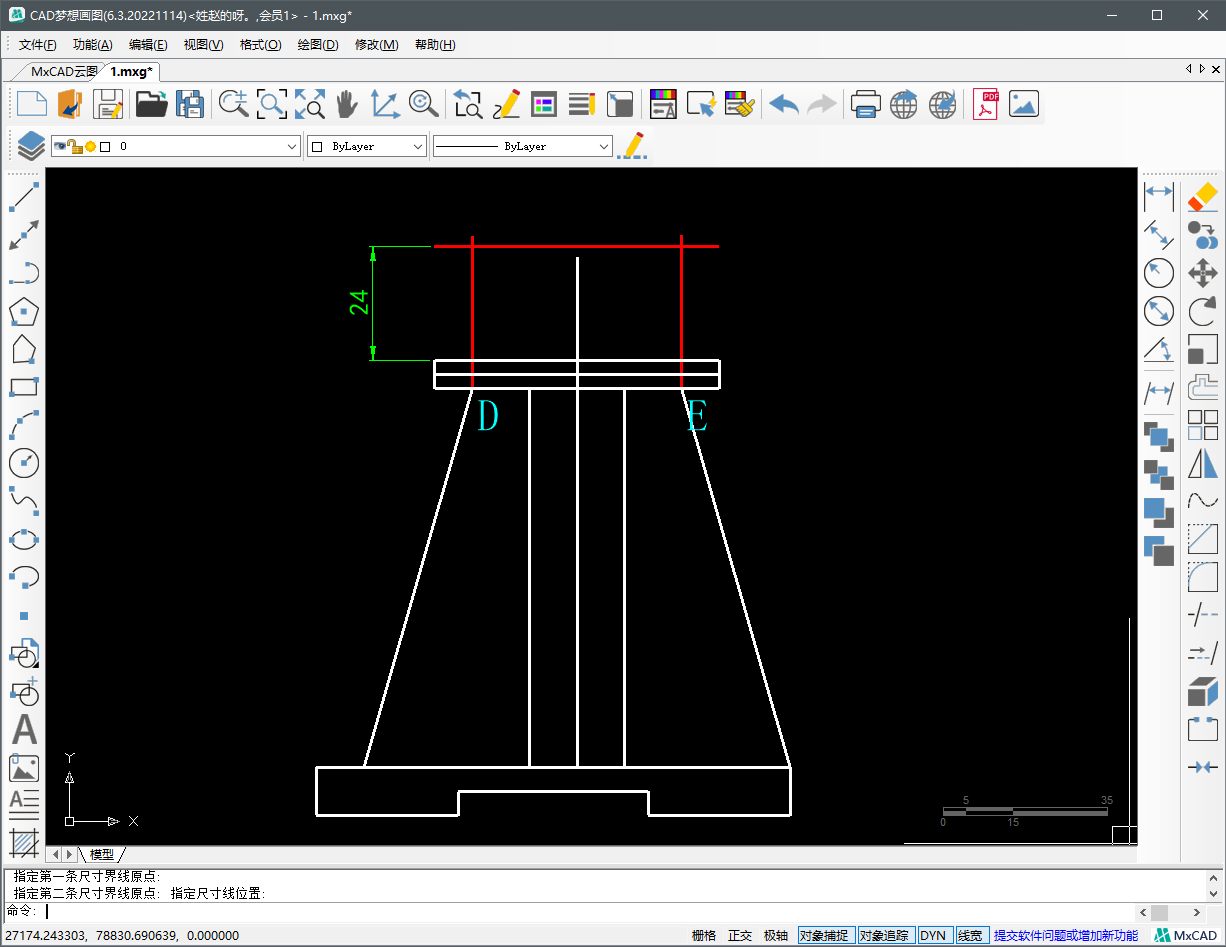

8.用直线命令以D、E点为起点向上绘制直线，再使用偏移命令将最上面的水平直线往上偏移24个单位
9.然后使用倒角命令，第一条边的倒角距离为3，第二条为4，对两个角进行倒角操作，并且进行修剪

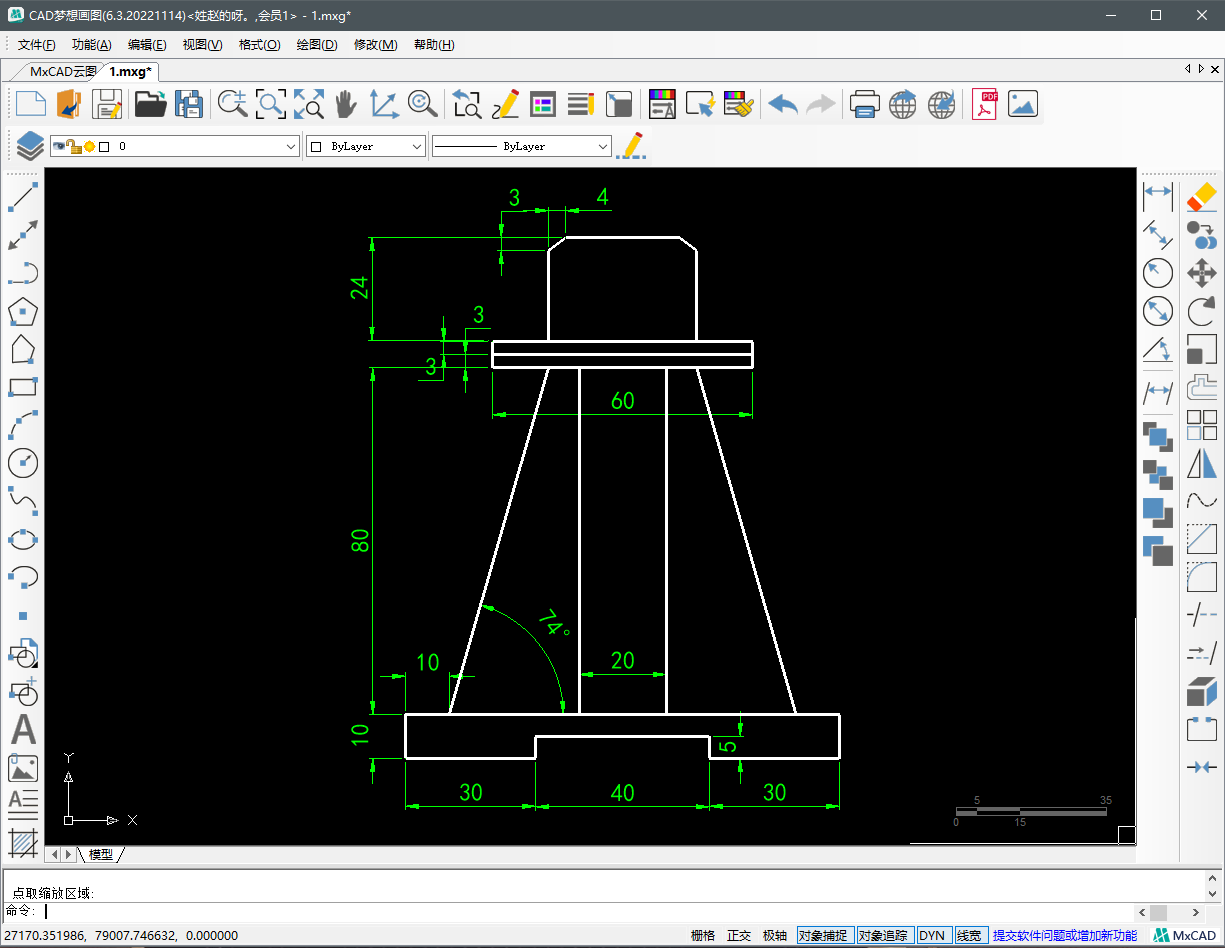

10.最后进行尺寸标注就完成了
