CAD中的内切相减的原理你们知道是什么意思吗？这个就需要用CAD实际图形的绘制过程来理解了，这个图形就用到了这个，还用到了CAD直线、修剪、圆等命令共同绘制出来。

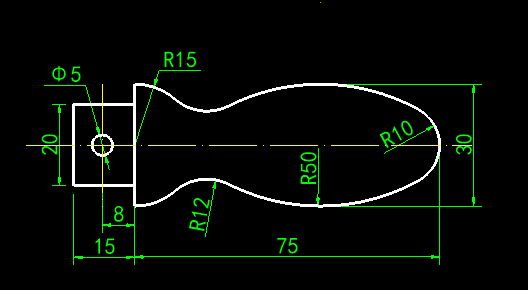

目标图形
操作步骤

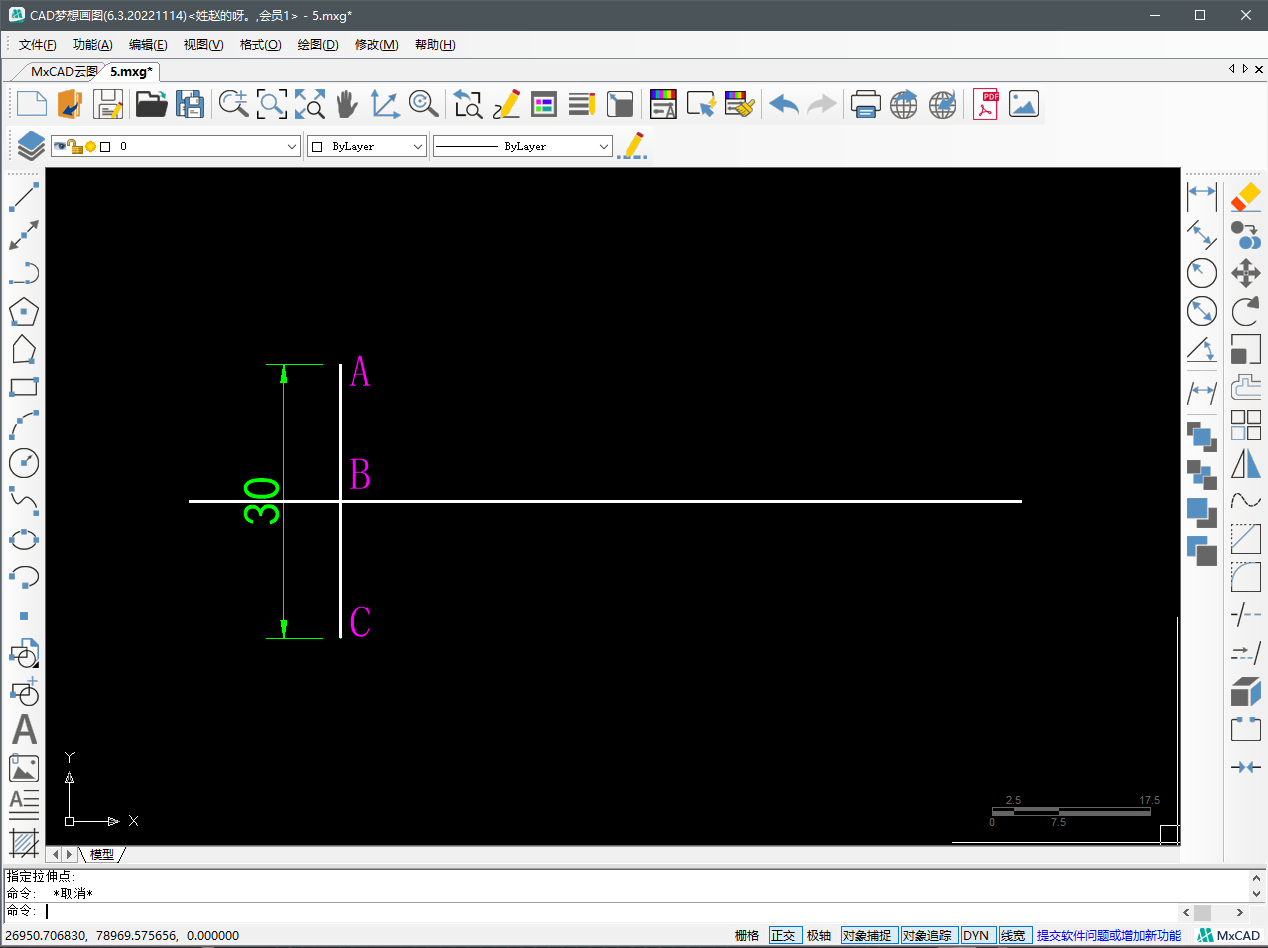

1.使用CAD直线命令绘制一条长度30的垂直直线AC，过直线AC中点B绘制一条较长的水平直线

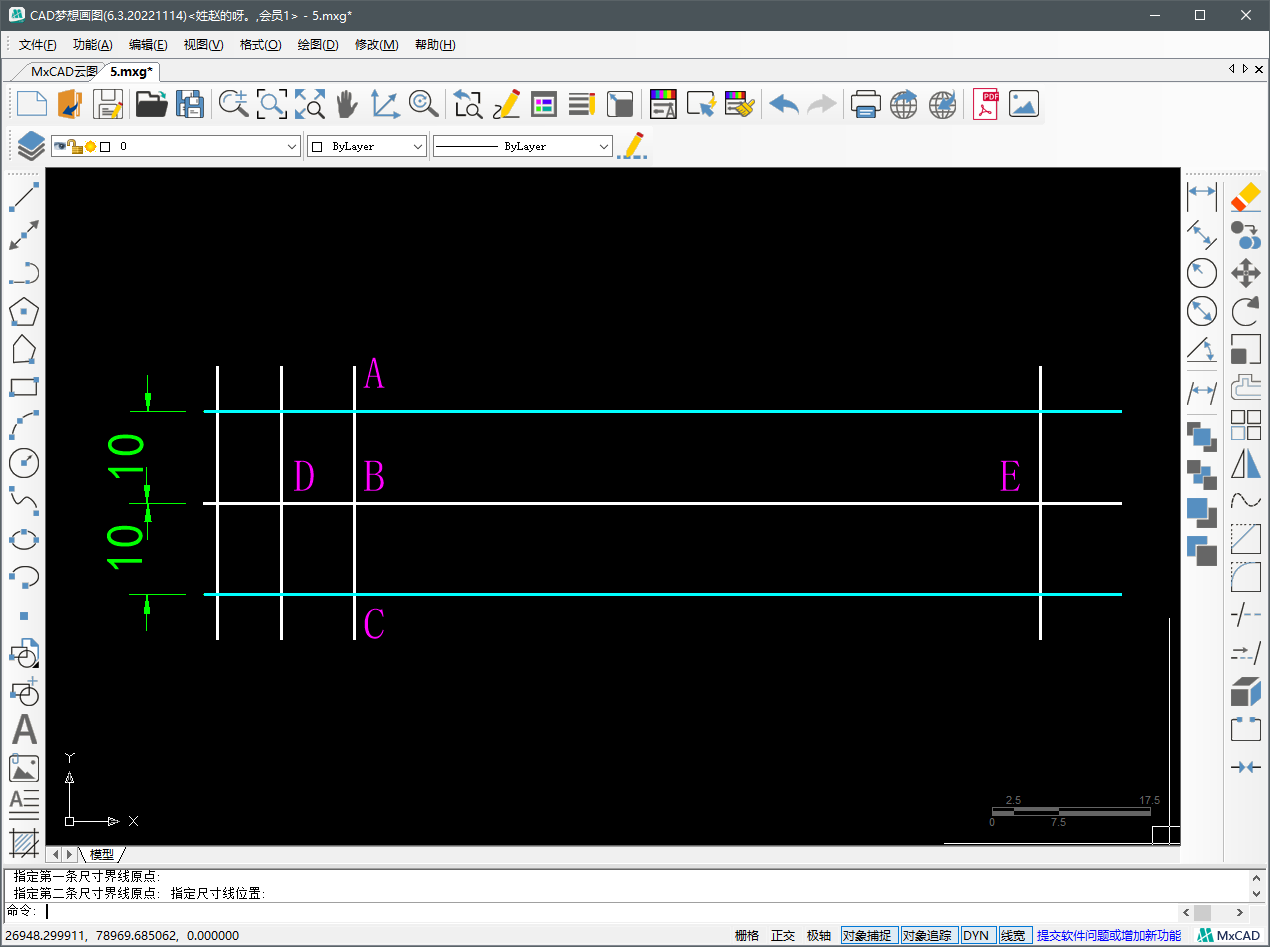

2.使用CAD偏移命令将线段AC往左分别偏移8和15个单位的距离且偏移8个单位的线段与水平直线相交与D点，再将线段AC往右偏移75个单位与水平线段相交E点
3.再次使用CAD偏移命令将水平直线分别上下偏移10个单位

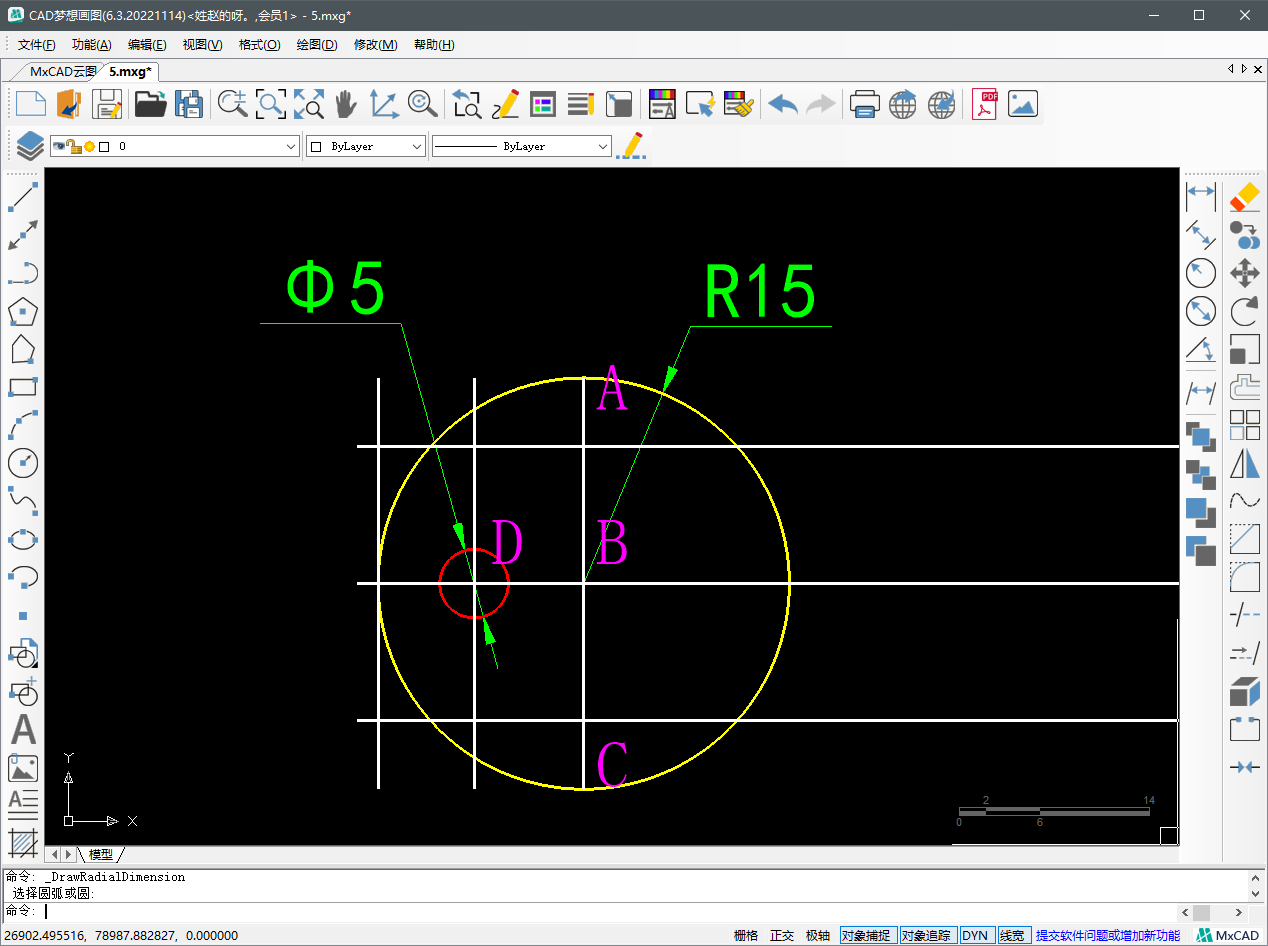

4.使用CAD圆命令，以D点为圆心绘制一个直径为5的圆，再以B点为圆心绘制一个半径为15的圆
5.接下来将左边的对象使用修剪命令修剪成需要的样子，然后使用圆命令中的两点画圆命令绘制一个直径为20的圆

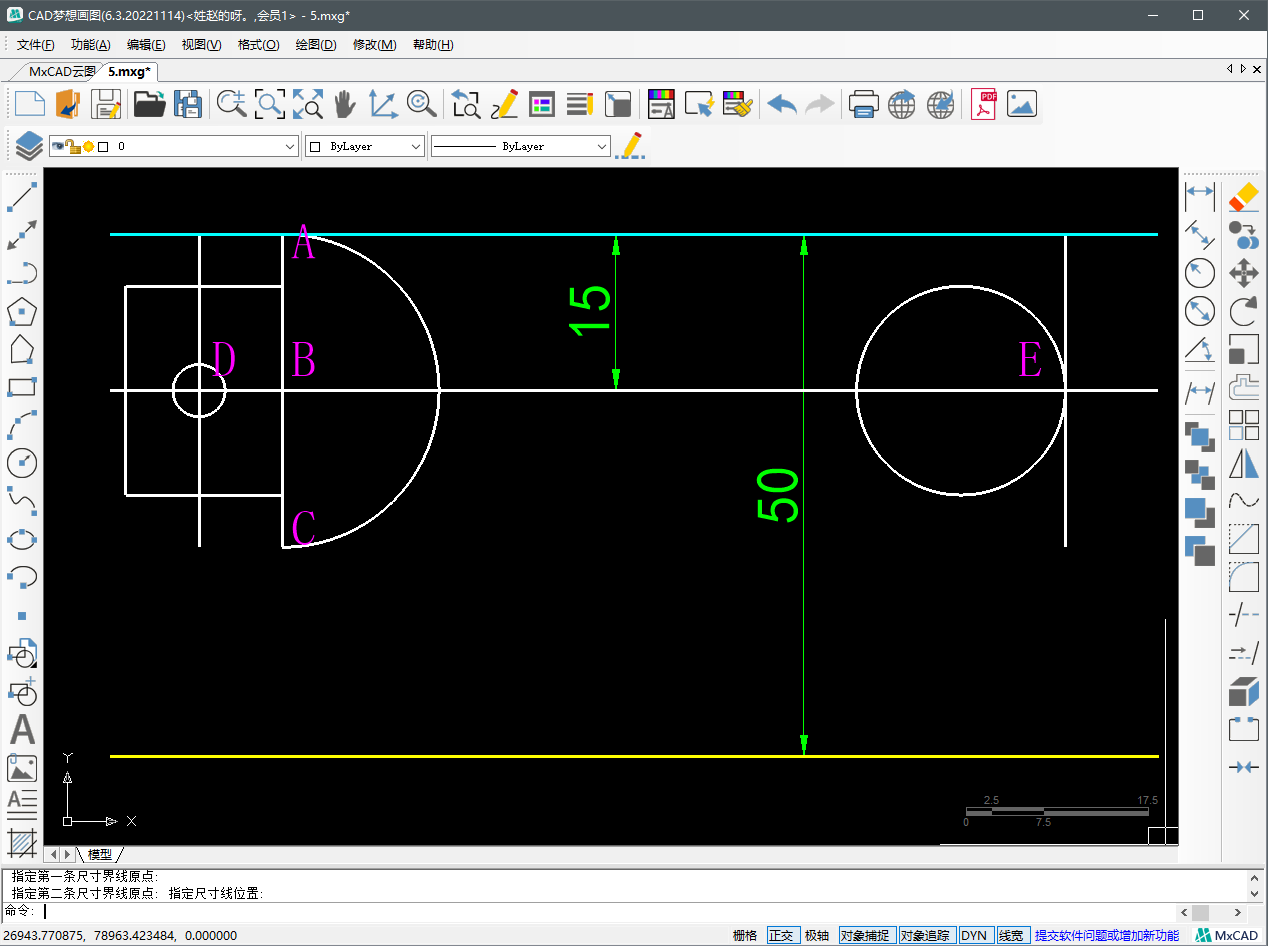

6.接着使用偏移命令将水平线段先往上偏移15个单位，再将偏移后的线段往下偏移50个单位得到黄色线段（半径为52的圆的圆心一定在这条黄色线段上）
7.接着使用圆命令以直径20的圆心F为圆心绘制一个半径为40的青色圆与黄色线段相交与G点，再以G点为圆心绘制一个半径为50的绿色圆
8.将绘制的图形进行修剪、镜像和删除成下图所示的样子
9.接下来使用CAD导圆角命令进行半径12的圆角操作
10.最后对对象进行属性统一和尺寸标注就完成了
注：操作软件为CAD梦想画图
