CAD打断命令是指在标注或尺寸界限与其它重叠出打断标注或尺寸界限，使CAD软件中的图纸看起来更加清晰。
执行方式
（1）单击CAD制图软件的菜单栏“标注→标注打断”
（2）单击CAD标注工具栏“折断标注”按钮

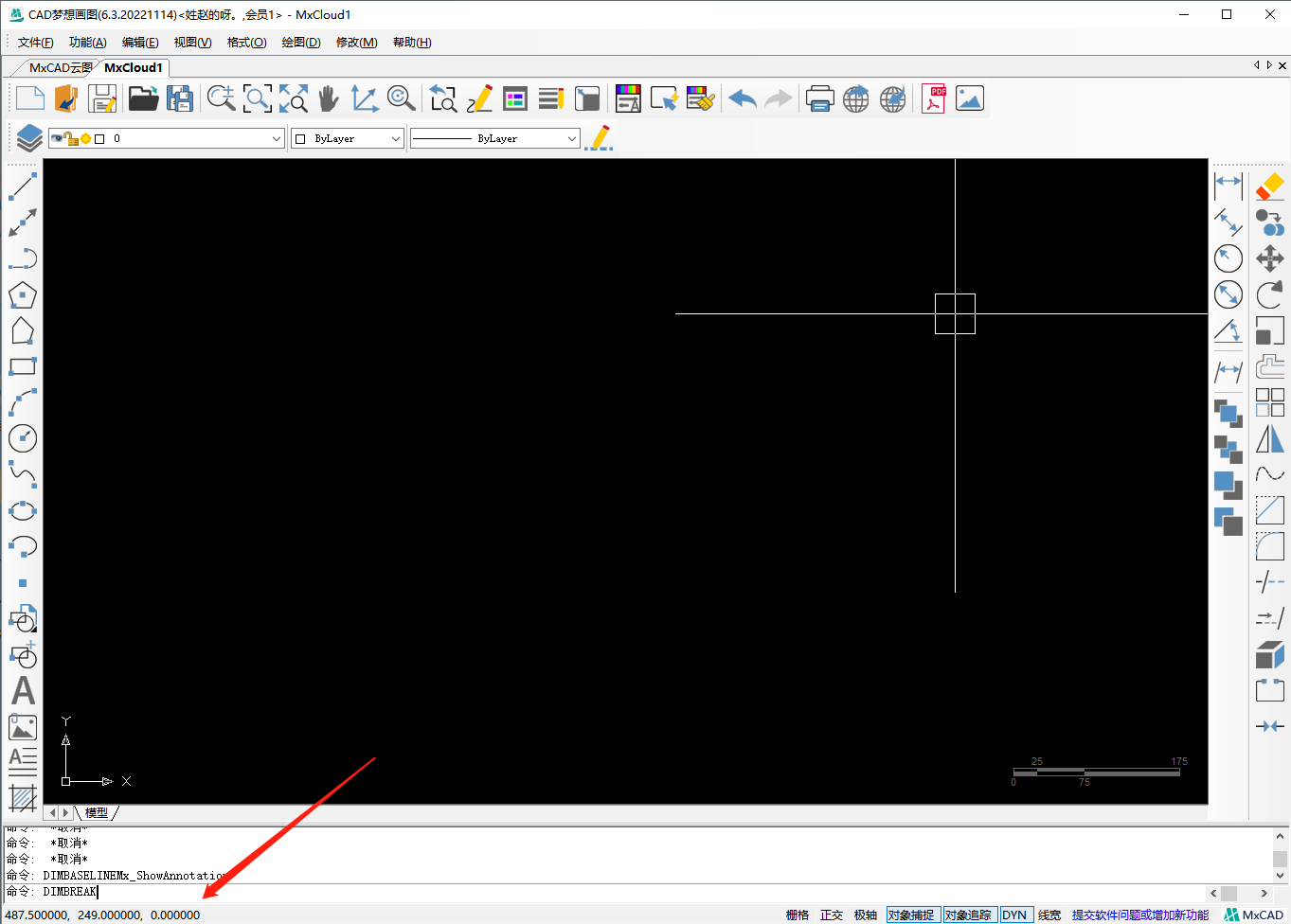

（3）在CAD命令行中输入“DIMBREAK”按enter键。如图：
操作步骤

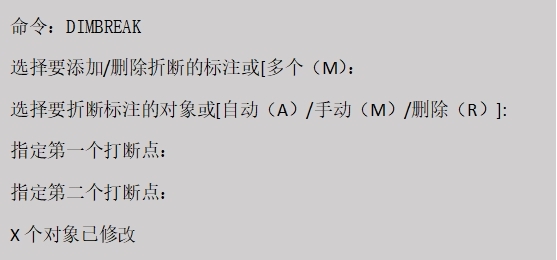

执行命令之后，命令行会显示以下信息：
选项说明
（1）选择标注：指定标注。
（2）选择对象：指定与标注或引线相交的对象。
（3）多个：指定要向其中添加折断或要从中删除折断的多个标注。
（4）自动：自动将折断标注放置在与选定对象相交的所有交点处。
（5）删除：从选定的标注中删除折断标注。
（6）手动：手动放置折断标注。
折断标注命令绘制效果图如下

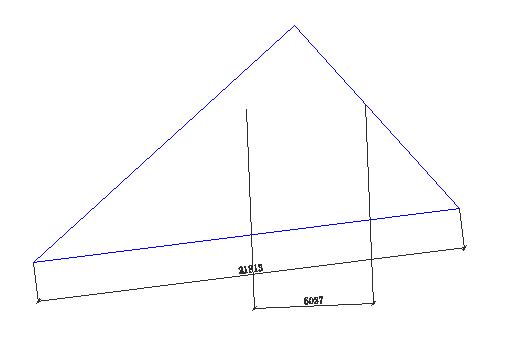

折断之前 :
折断之后:
