今天我们使用CAD软件绘制一个台灯的立面图，主要使用CAD定数等分命令、两点画圆命令、偏移命令、旋转命令等等，接下来我们来看看在CAD梦想画图软件中绘制这个练习题的过程：

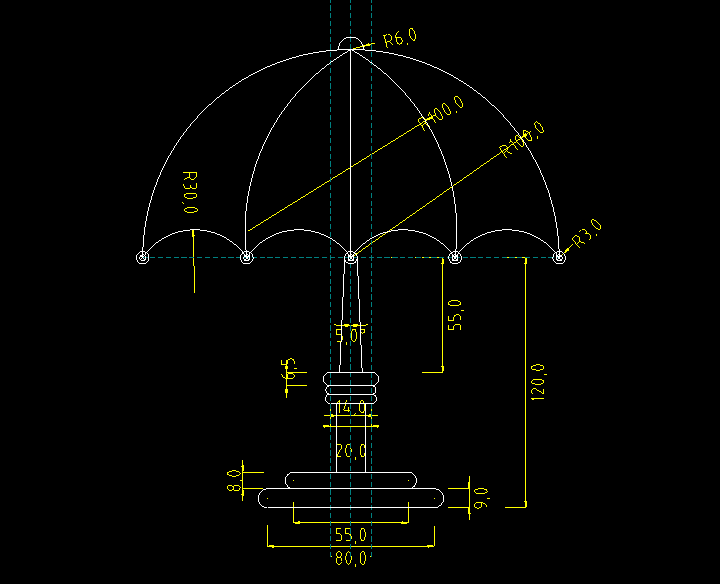

目标图形
绘制过程：

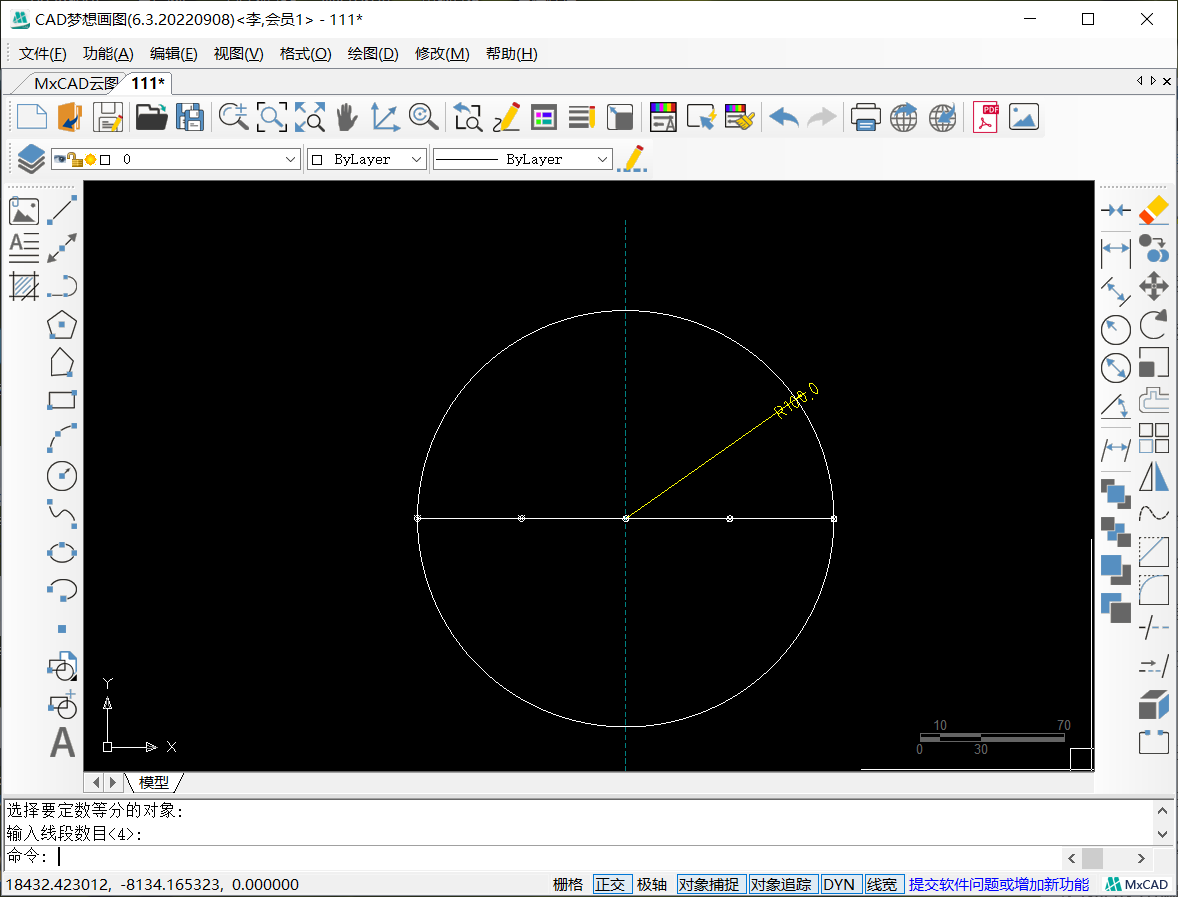

1.第一步，绘制一个十字辅助线，然后先来绘制灯罩。在辅助线交点处绘制一个半径为100的圆形。然后使用直线连接圆形的左右象限点，然后根据原图，灯罩的边缘由四条半径为30的圆弧组成，圆弧的端点在圆心的水平线上。我们使用定数等分命令，直线分为4等分。
2.接着使用圆弧命令中的起点、端点、半径的方式，以等分点为端点，依次绘制4条半径为30的圆弧。然后再使用同样的方法，以半径为100的圆形上方象限点为起点，水平线上的第二个等分点为端点，绘制一个半径为100的圆弧。接着将圆弧镜像到纵向辅助线的另一侧。

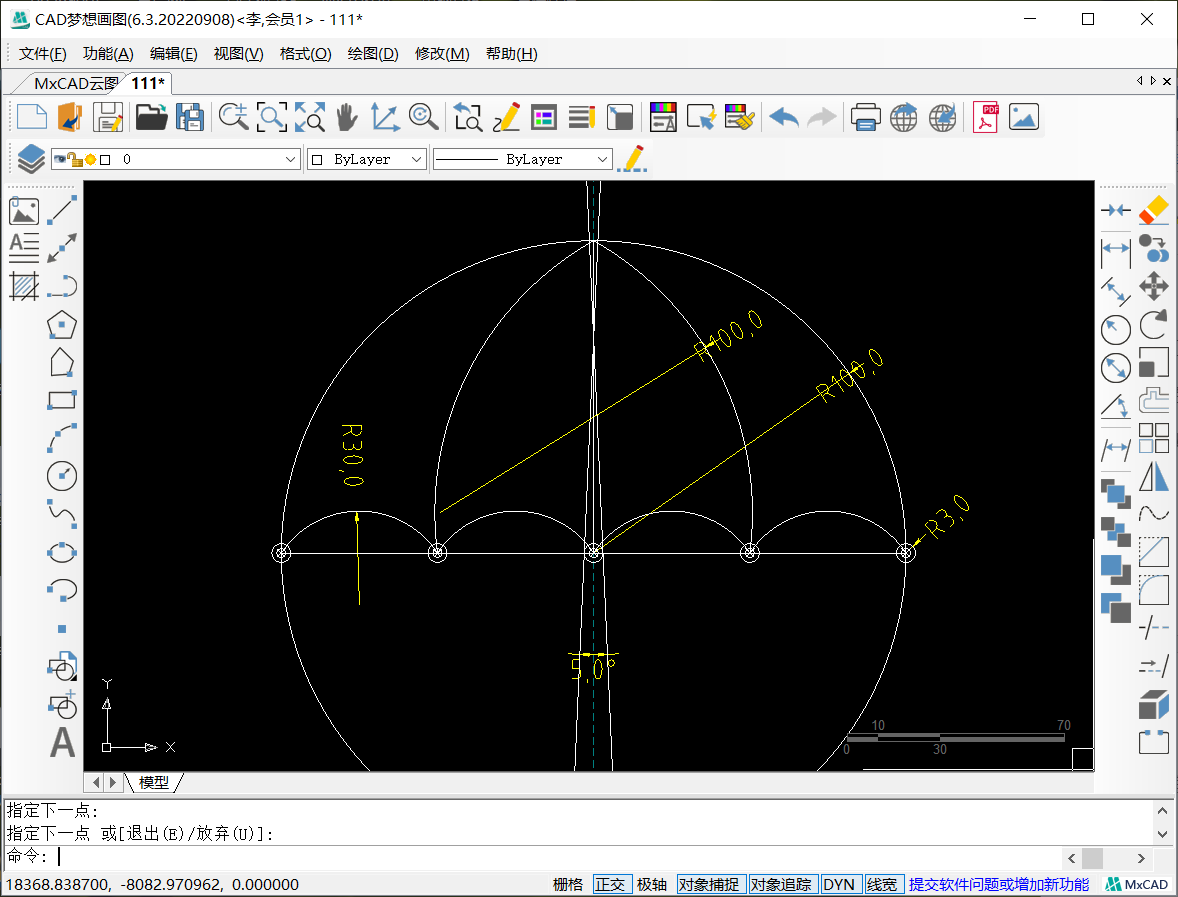

3.然后使用直线连接灯罩顶点与水平线的中点，然后在每个等分点上分别绘制半径为3的圆形，灯罩绘制完成。接下来绘制下面的部分，根据标注，以纵向辅助线与中间半径为3的圆形的圆心的交点为基点，将纵向辅助线向两侧旋转2.5度。然后将两条旋转线段在圆心的交点为基点，分别移动到中间半径为3的小圆左右象限点。

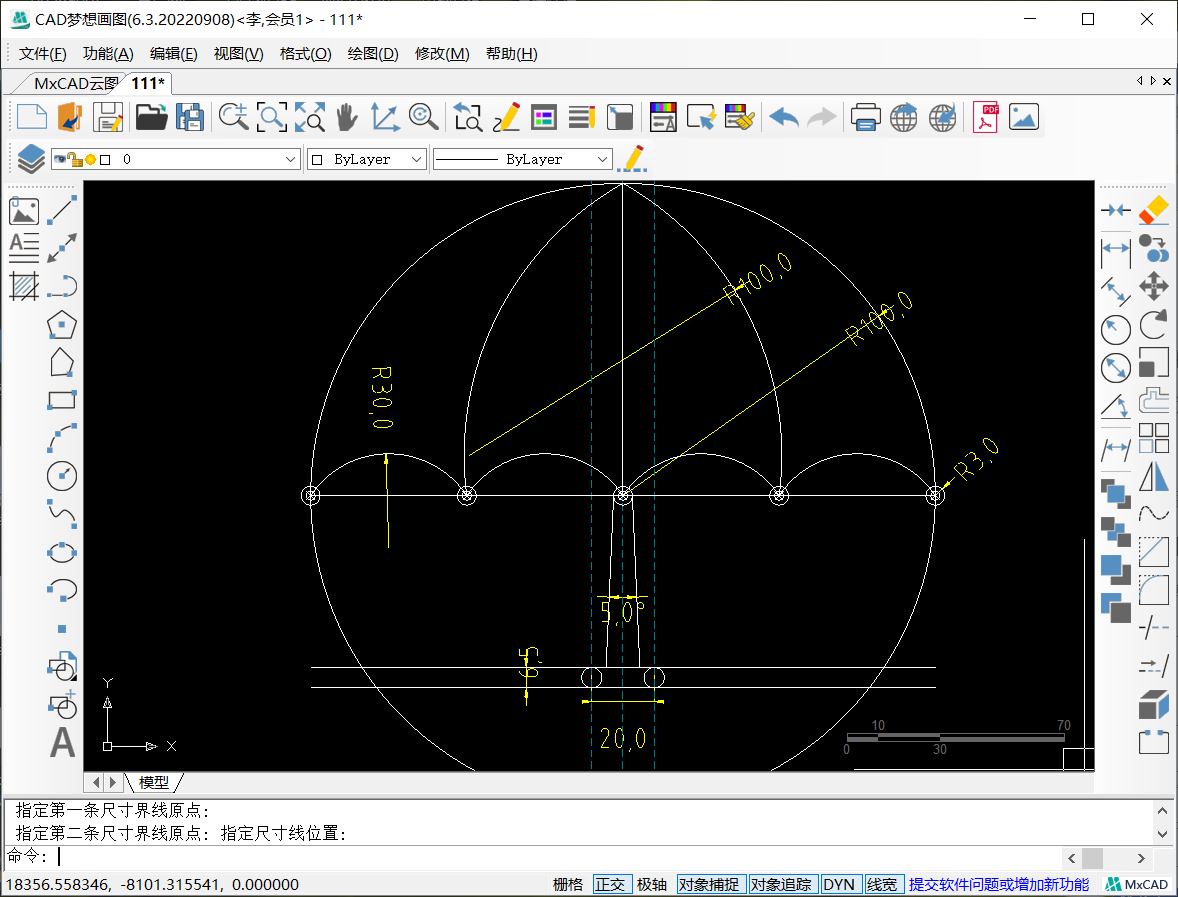

4.然后将水平线向下偏移55的距离，然后修剪多余的线段。再将最下方的横向线段向下偏移6.5的距离，接着将纵向线段向两侧各偏移10的距离。接着在下方两条横向辅助线与两侧的纵向线段交点之间分别绘制一个圆形。如下图：

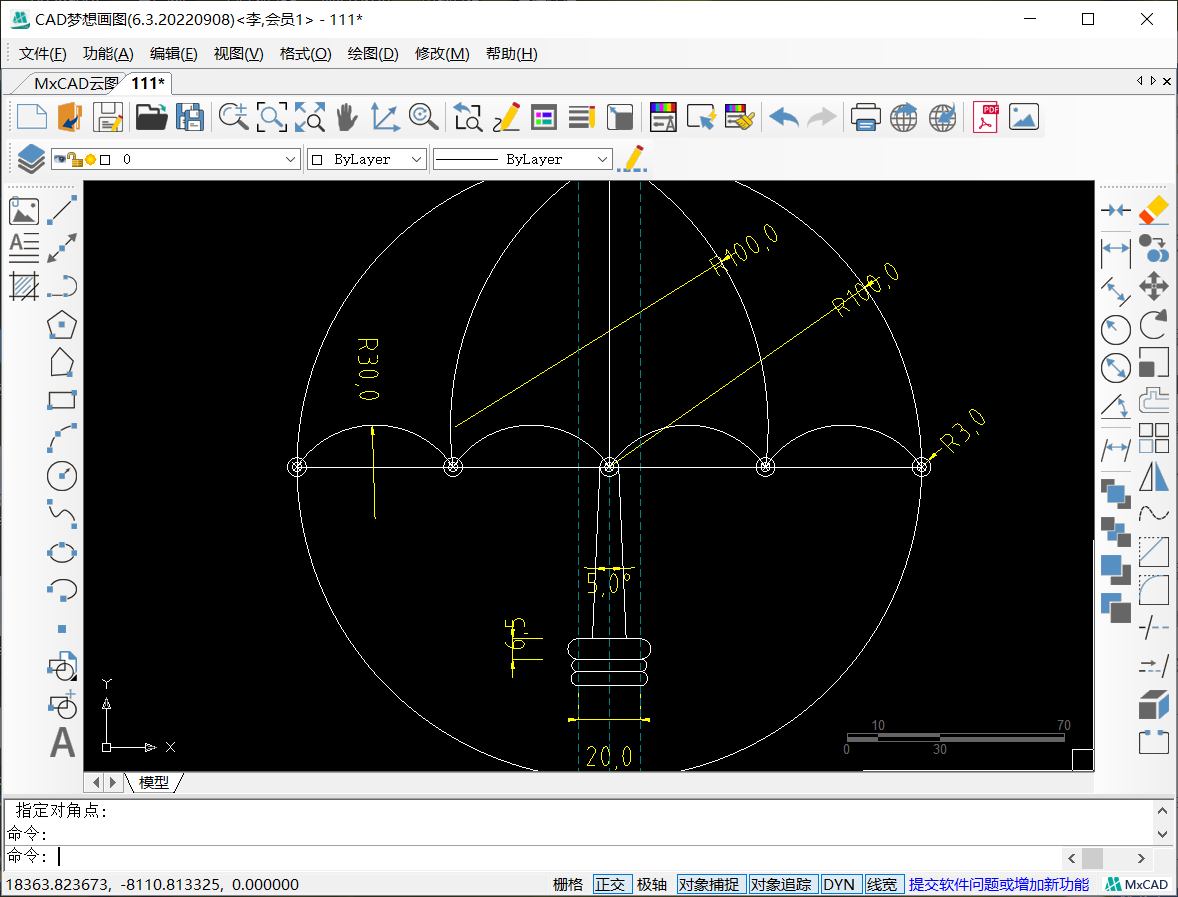

5.然后将最下方的横向线段向下偏移4的距离，再将偏移线段向下偏移4.5的距离，并在偏移线段与两侧的纵向线段交点处使用两点画圆的方法，分别绘制四个圆形，然后修剪多余的线段，修剪后的图形如下图所示：

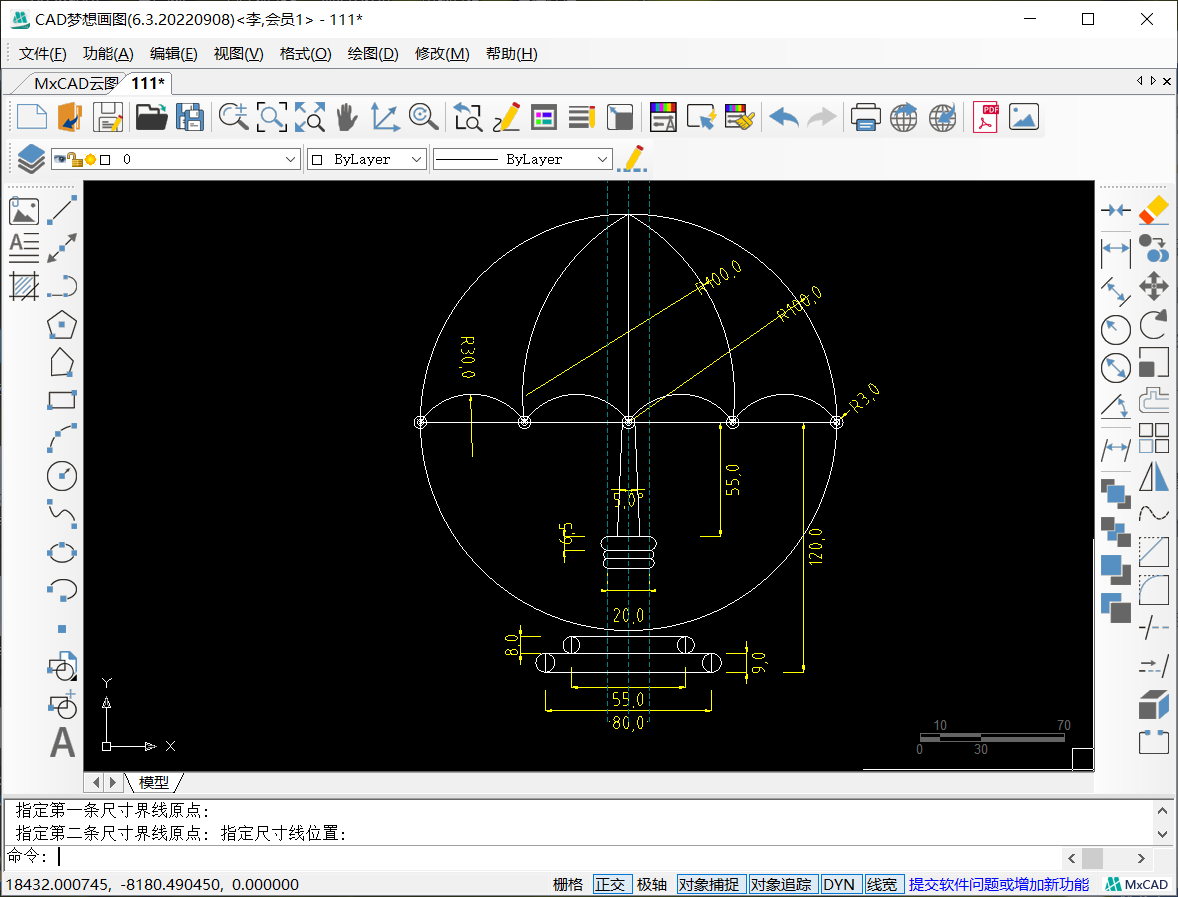

6.接着将半径为100的圆形中间的水平线段向下偏移120的距离，然后将偏移线段依次向上偏移9的距离与8的距离。然后再将纵向辅助线分别向两侧各偏移27.5和40的距离，接着修剪多余的线段，在下方纵向线段与横向线段的交点处，使用两点画圆，绘制4个圆形。

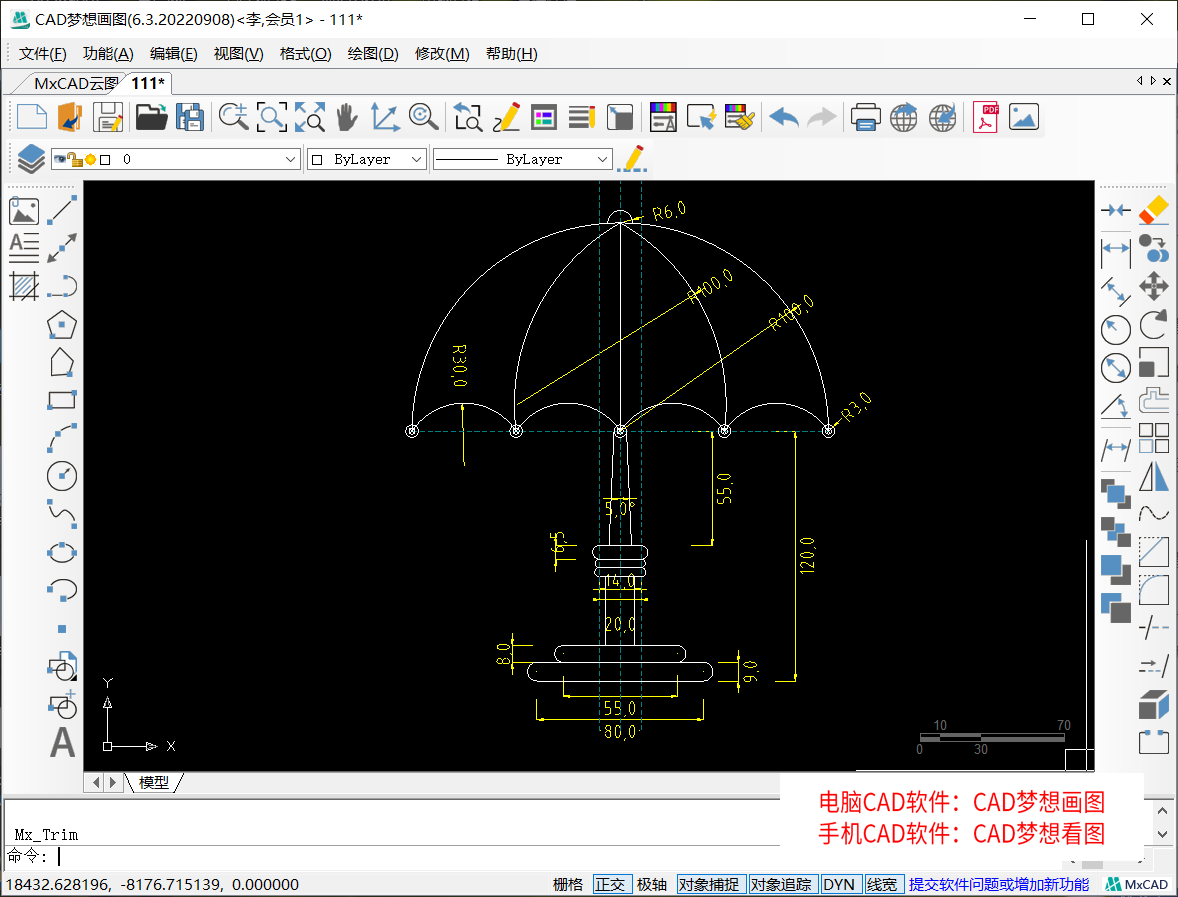

7.接着将纵向辅助线向两侧偏移7的距离，然后在半径为100的圆弧灯罩的上方顶点为圆心绘制一个半径为6的圆，最后修剪多余线段，修剪完成后，台灯立面图形绘制完成。
