有人在问，CAD中虚线是怎么绘制出来的啊，为什么我选择了虚线线型还是实线呢？
操作步骤

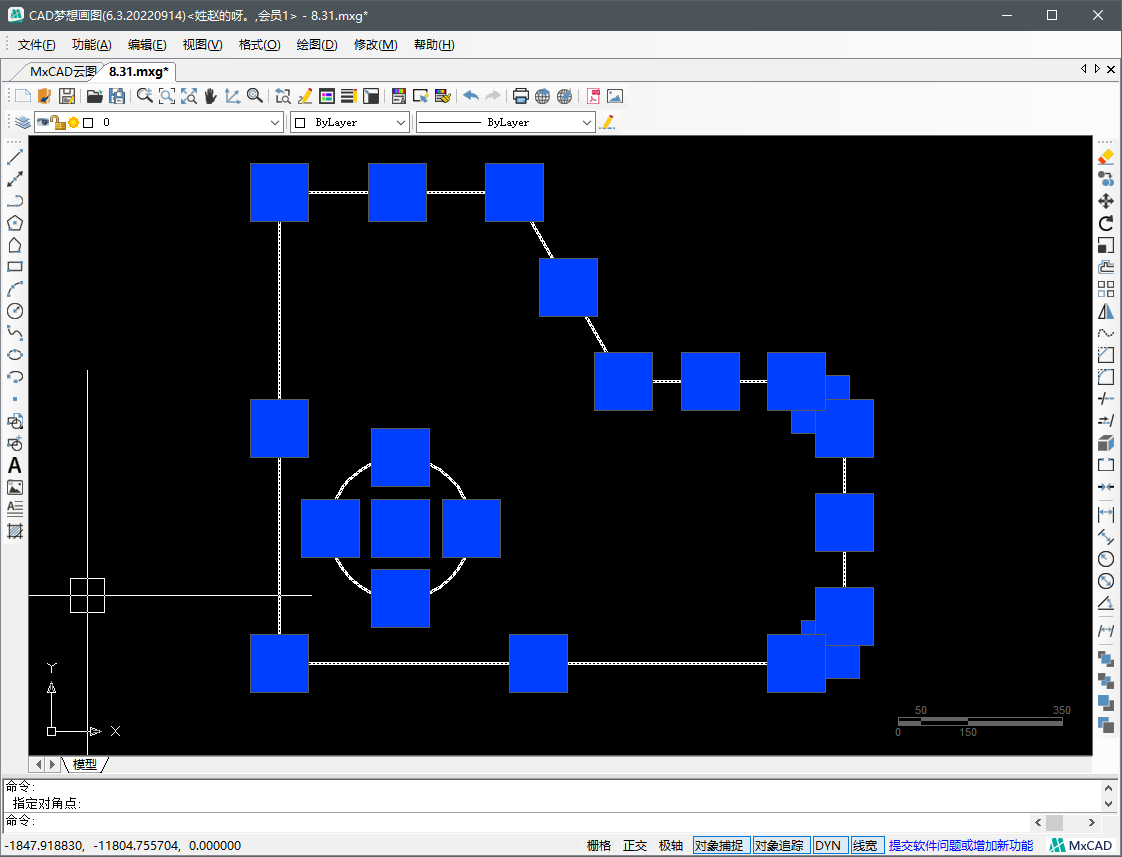

1.首先先将需要改为虚线的对象全部选中，如图：
选中对象

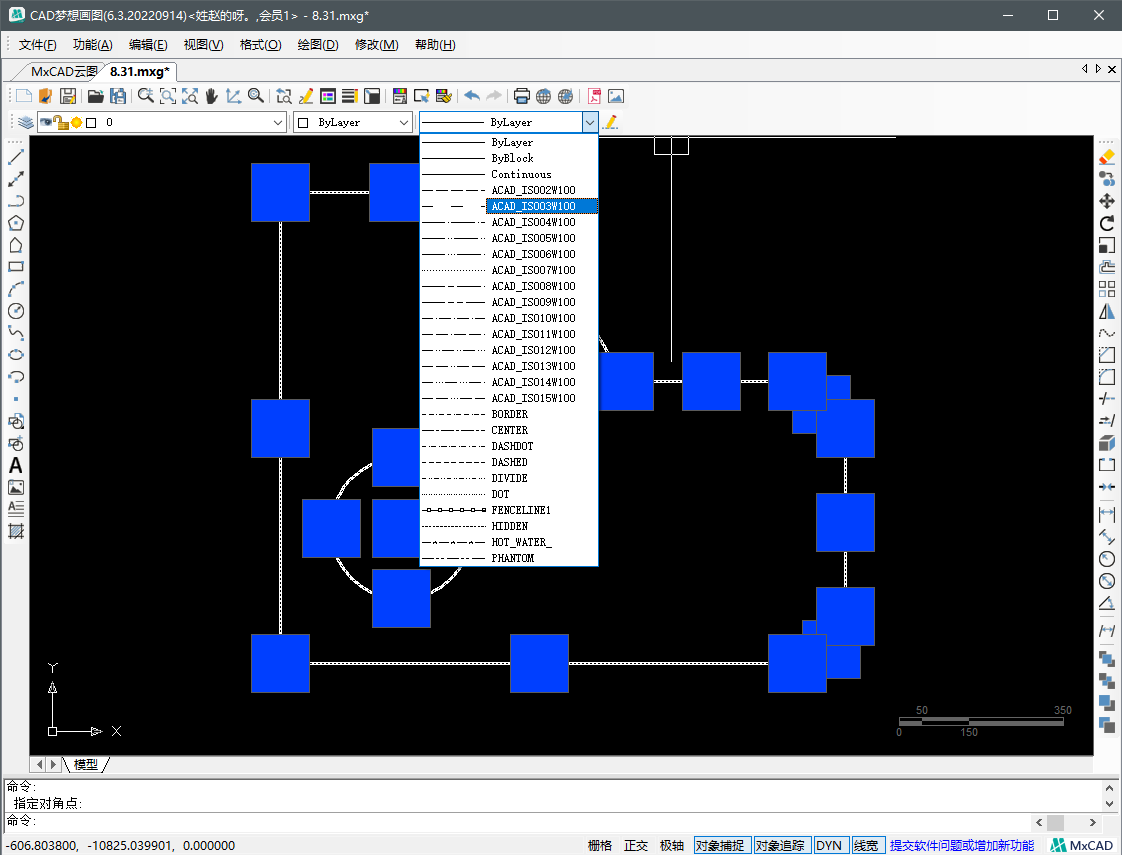

2.找到界面上方的一个线型列表，下拉选择虚线线型，如图：
选择线型

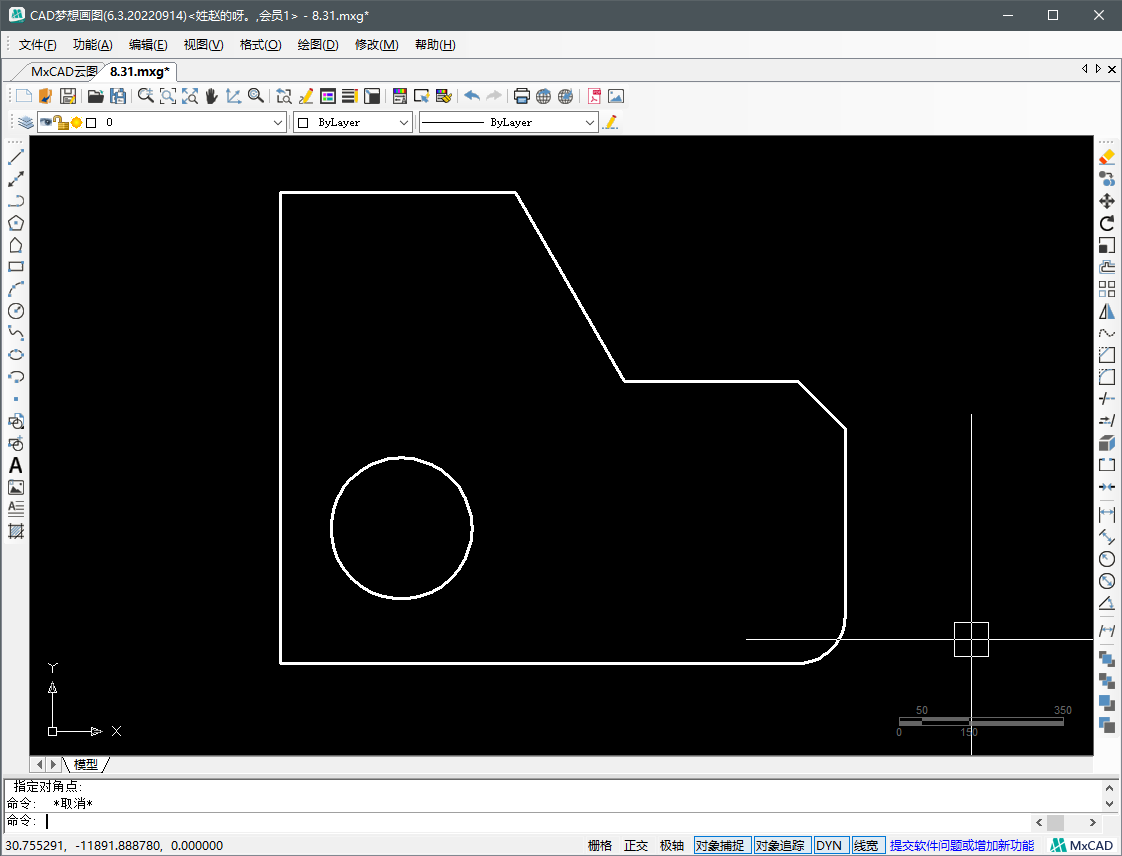

3.这个时候我们看见的还是实线的一个线型，如图：
没有变换

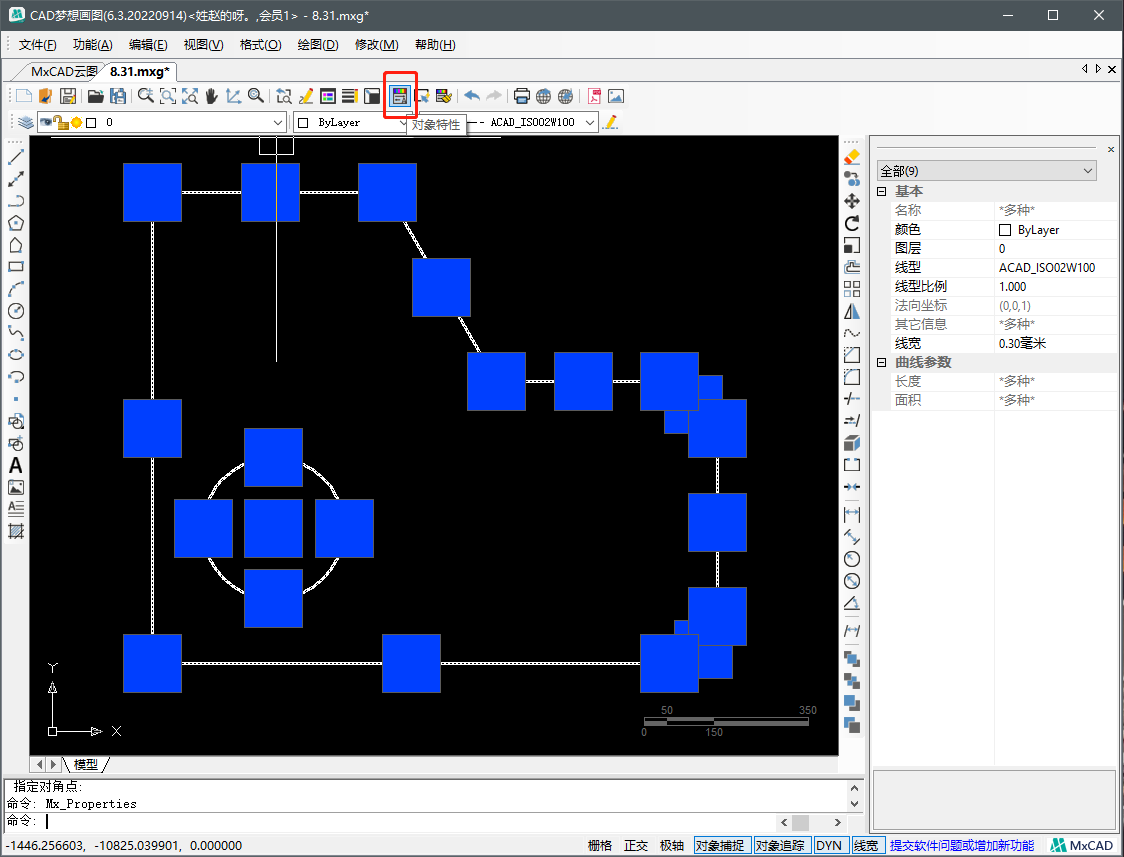

4.我们再框选对象，点击上方的一个对象特性图标，打开特性窗口，如图：
打开特性窗口
5.在特性窗口中找到线型比例，将比例数值调整为我们需要的数值，如图：
调整线型比例

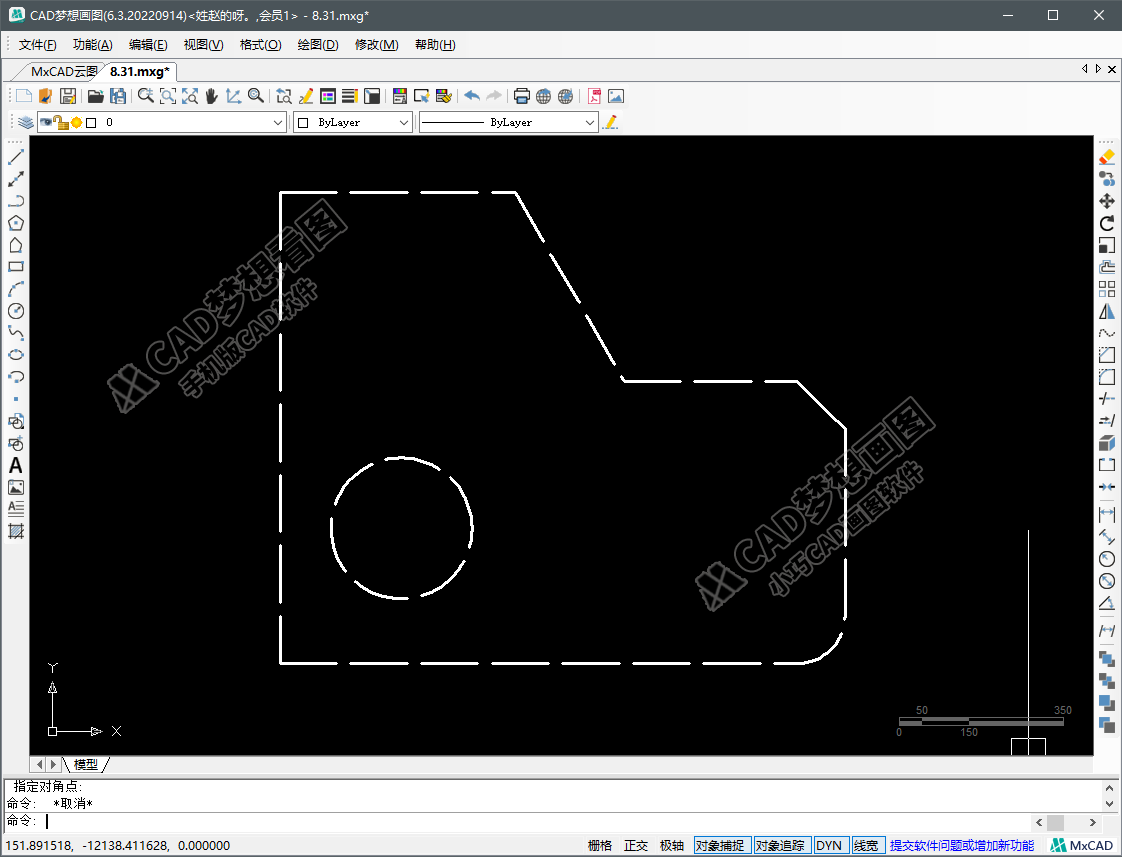

6.完成之后关闭特性面板，对象就显示为虚线了，如图：
调整完成
视频教程参考：CAD梦想画图官网https://www.mxdraw3d.com/newsInfo_1273.html
