我们今天使用CAD制图软件中的画圆命令、偏移命令、圆弧命令等CAD基础命令来绘制汽车方向盘图形，图形中主要有圆弧组成，那么接下来我们看看这个方向盘的绘制过程：

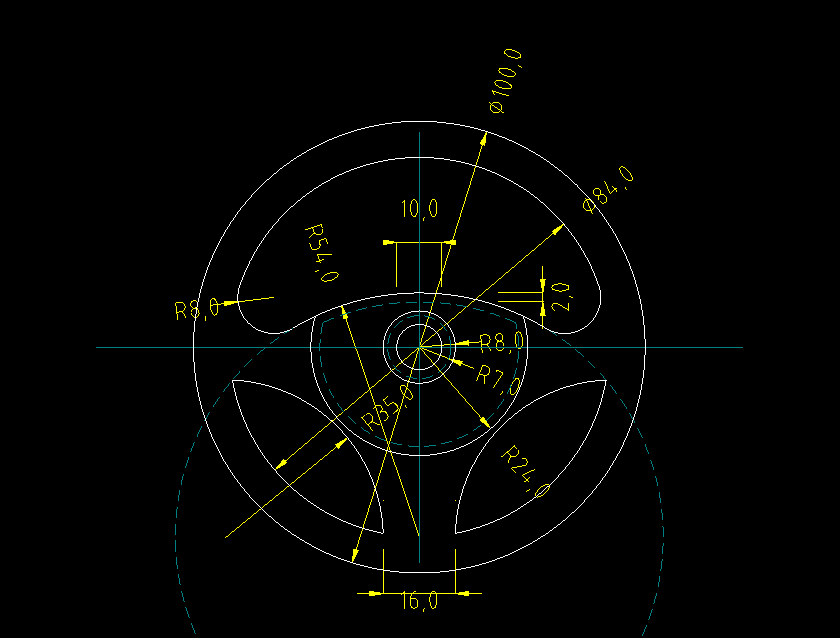

目标图形
绘制过程：

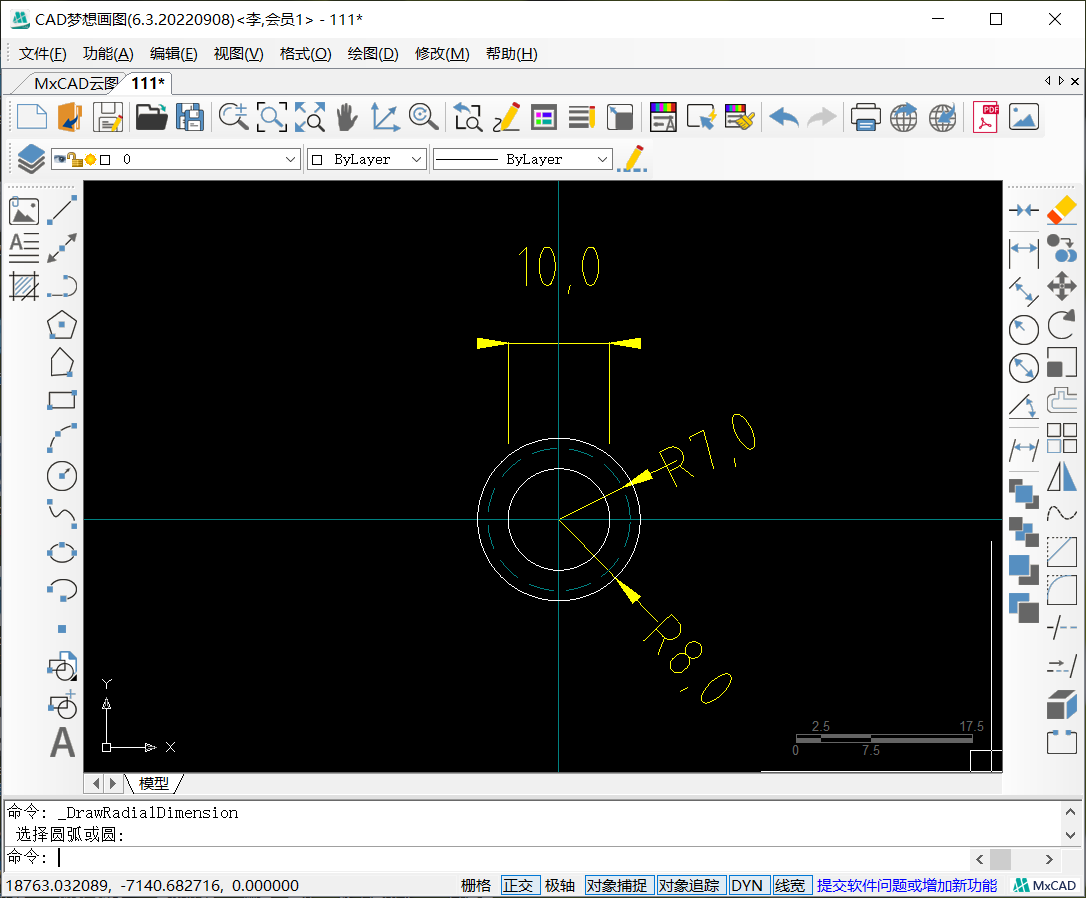

1.我们先绘制出辅助线段，从图形中间开始绘制，根据标注使用CAD画圆命令，在辅助线交点处绘制一个直径为10的圆形与一个半径为7的圆形，以及一个半径为8的圆形，将半径为7的圆形的线型更改成虚线。

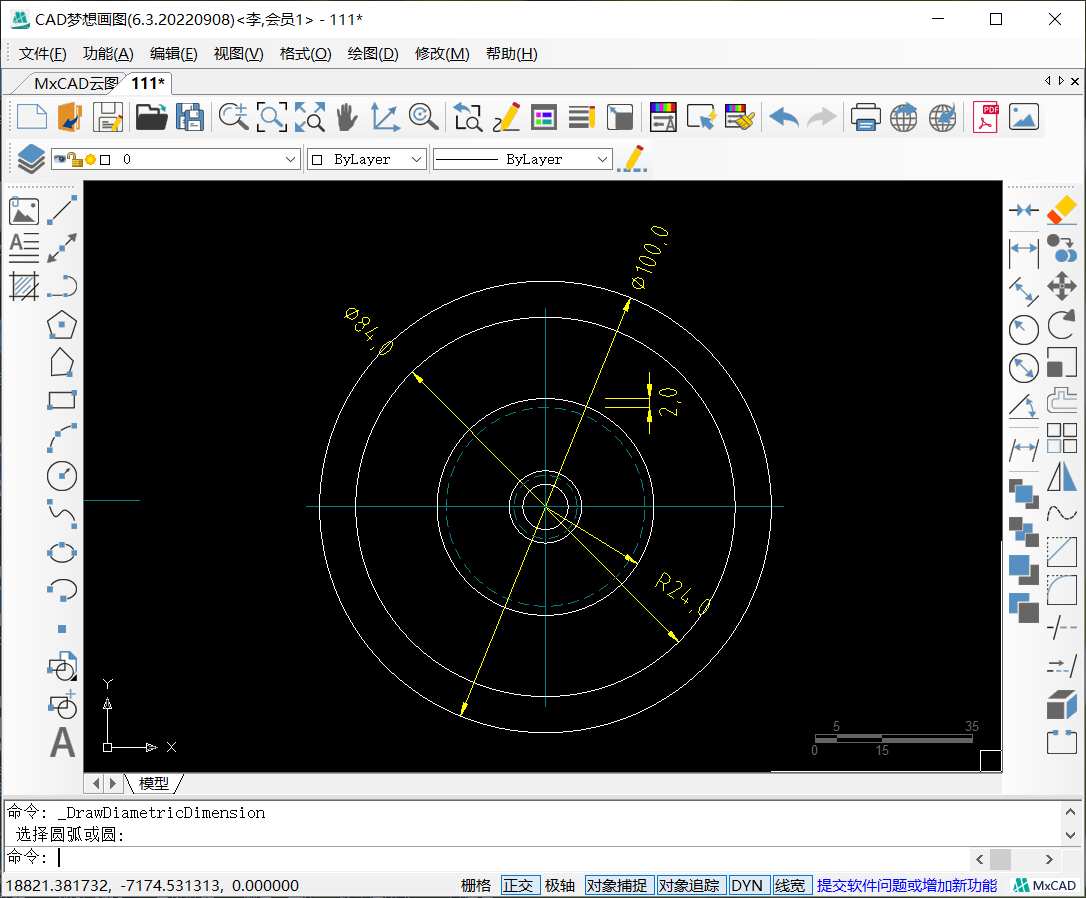

2.接着在辅助线交点处绘制一个半径为24的圆形，然后根据标注，将绘制的半径为24的圆形向内偏移2的距离，并更改偏移圆形的线型。接着继续在交点处绘制一个直径为100的圆形与一个直径为84的圆形。

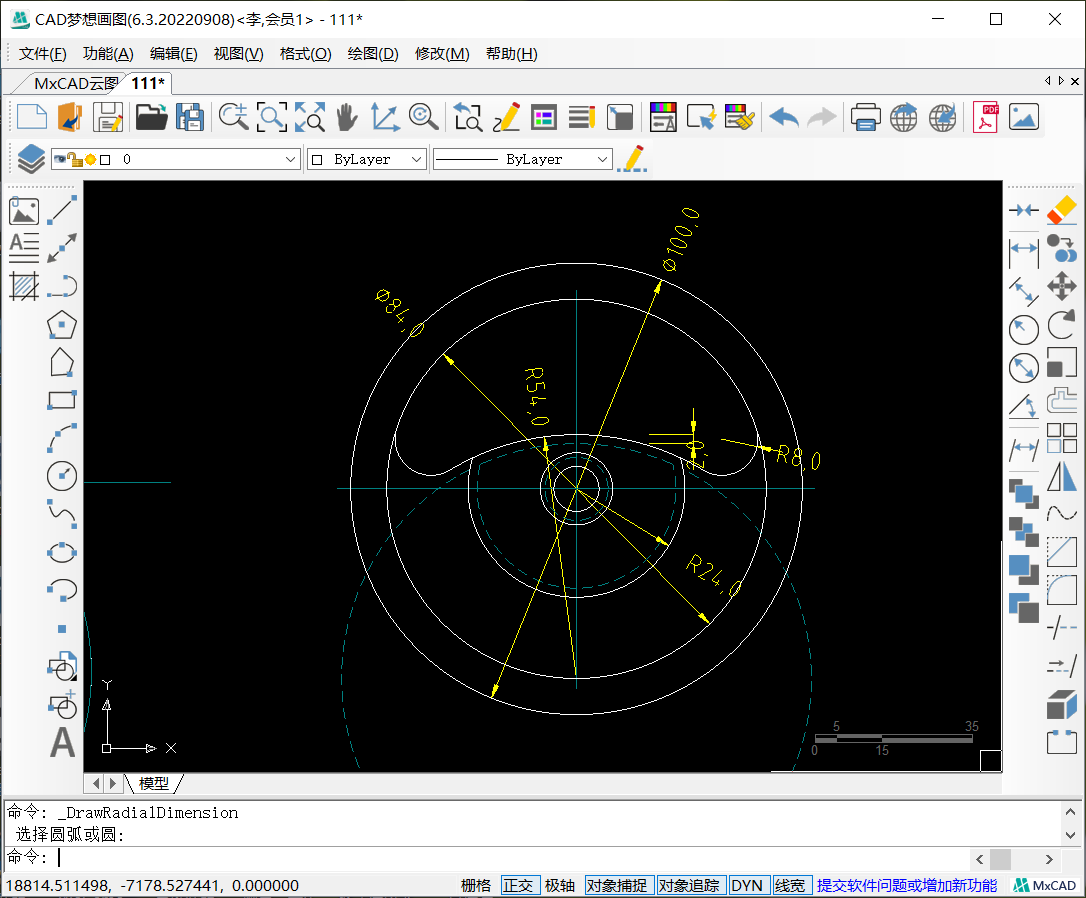

3.然后在直径为84的圆形与纵向辅助线的下方交点处，绘制一个半径为54的圆形，再将圆形向内偏移2的距离，并更改线型。接着我们需要使用CAD切点、切点、半径的方法，在半径为54的圆形与直径84的圆形两个交点上方分别绘制一个半径为8的相切圆形。然后使用修剪命令修剪掉多余的线段，修剪后效果如下图：

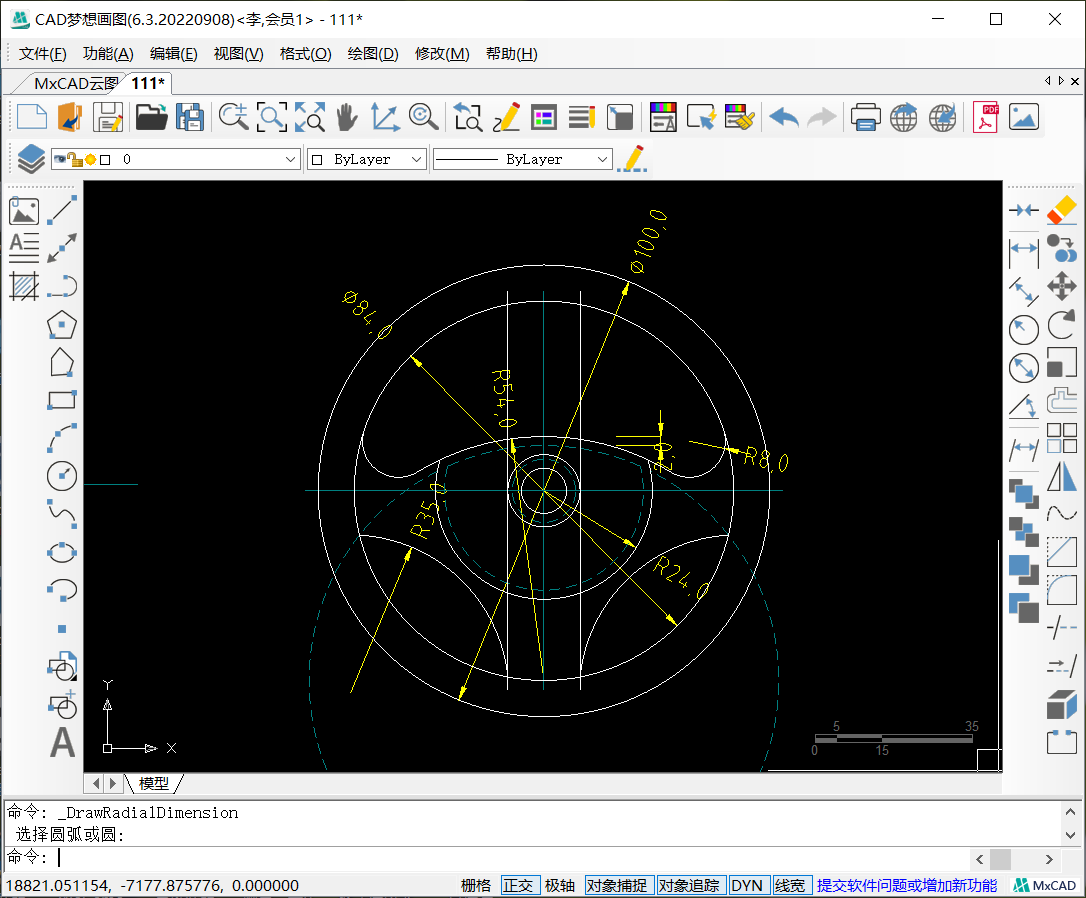

4.接下来根据标注将纵向辅助线向两侧各偏移8的距离，使用圆弧命令中的起点、端点、半径的方式，绘制一个半径为35的圆弧。圆弧的起点在刚刚偏移的纵向线段与直径为84的圆弧的下方交点处，圆弧的端点在半径为52的虚线圆形与直径为84的圆形交点处。

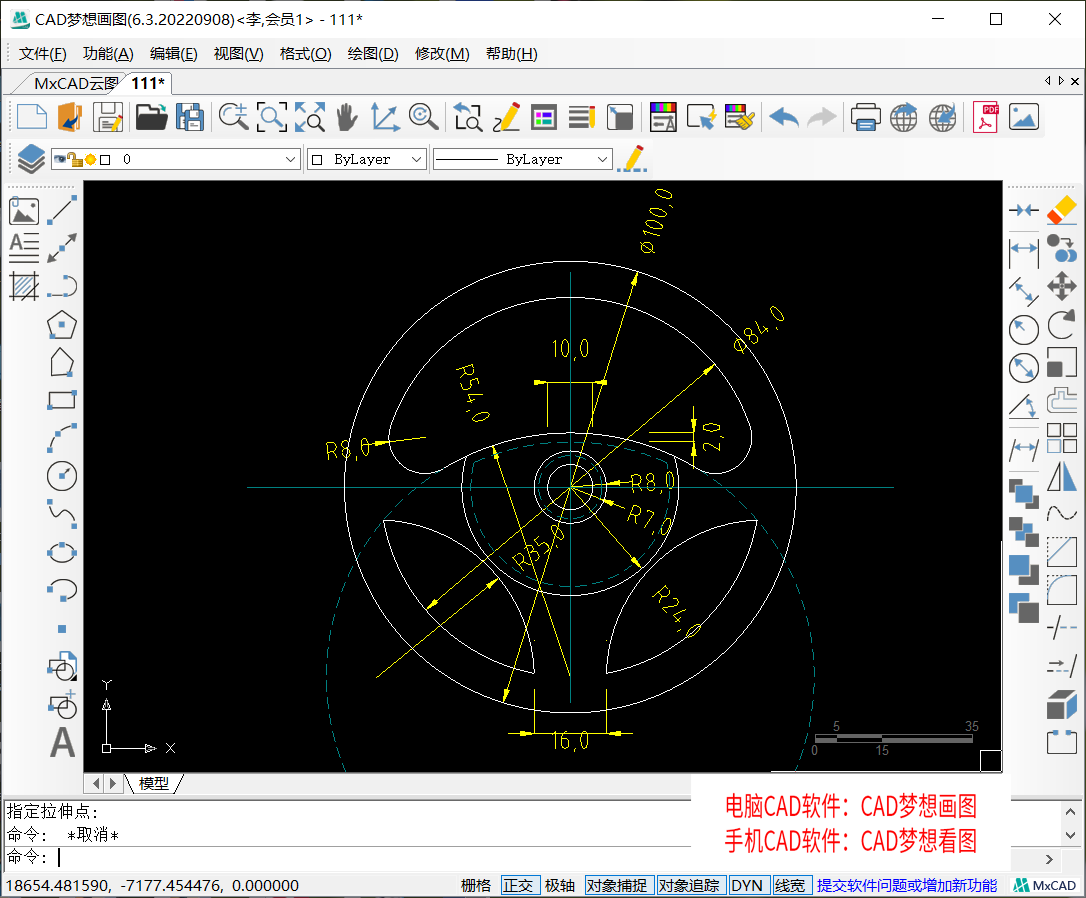

5.最后修剪多余线段，得到完整的图形。
