在CAD制图软件中的多线命令其实就是一种双线命令。两条线的长度颜色都一样，在MxCAD绘制一些简单的墙体或者窗户时，可以大大提高绘图效率，也保证了图线之间的统一性。
5-1.绘制多线
执行方式
（1）单击CAD软件的菜单栏“绘图→多线”。如图：
（2）在CAD命令行中输入“MLINE”按enter键。如图：
操作步骤

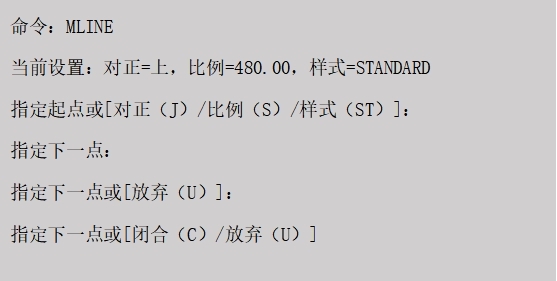

执行命令以后，命令行会显示以下信息：
选项说明
（1）对正：用于指定绘制多线的基准。共有三种对正类型：“上”“无”和“下”。
上：以多线上侧线为基准画多线。
无：以多线中点为基准画多线。
下：以多线下册线为基准画多线。
（2）比例：用于设置多线两条线之间的间距。输入值为0时，两条线重合
（3）样式：用于设置当前使用的多线样式。
绘制多线效果如下图所示：

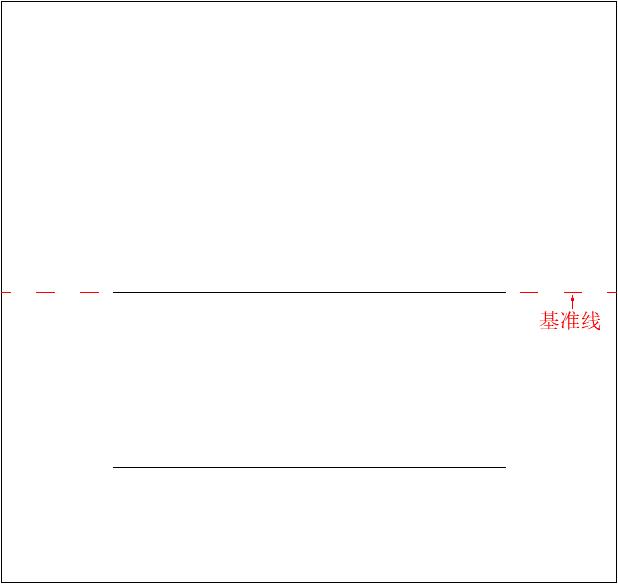

对正：上 比例：120 样式：standard

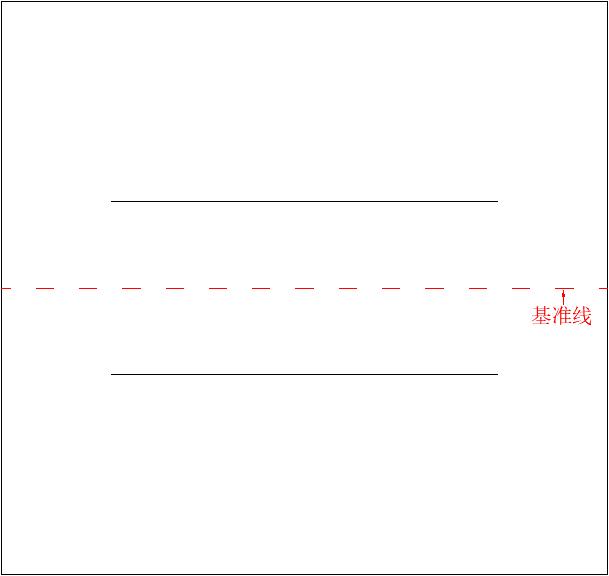

对正：无 比例：120 样式：standard
对正：下 比例：120 样式：standard
5-2.多线样式
在CAD画图软件中，创建、修改当前CAD文件的多线样式。
执行方式
（1）单击CAD菜单栏“格式→多线样式”。如图：

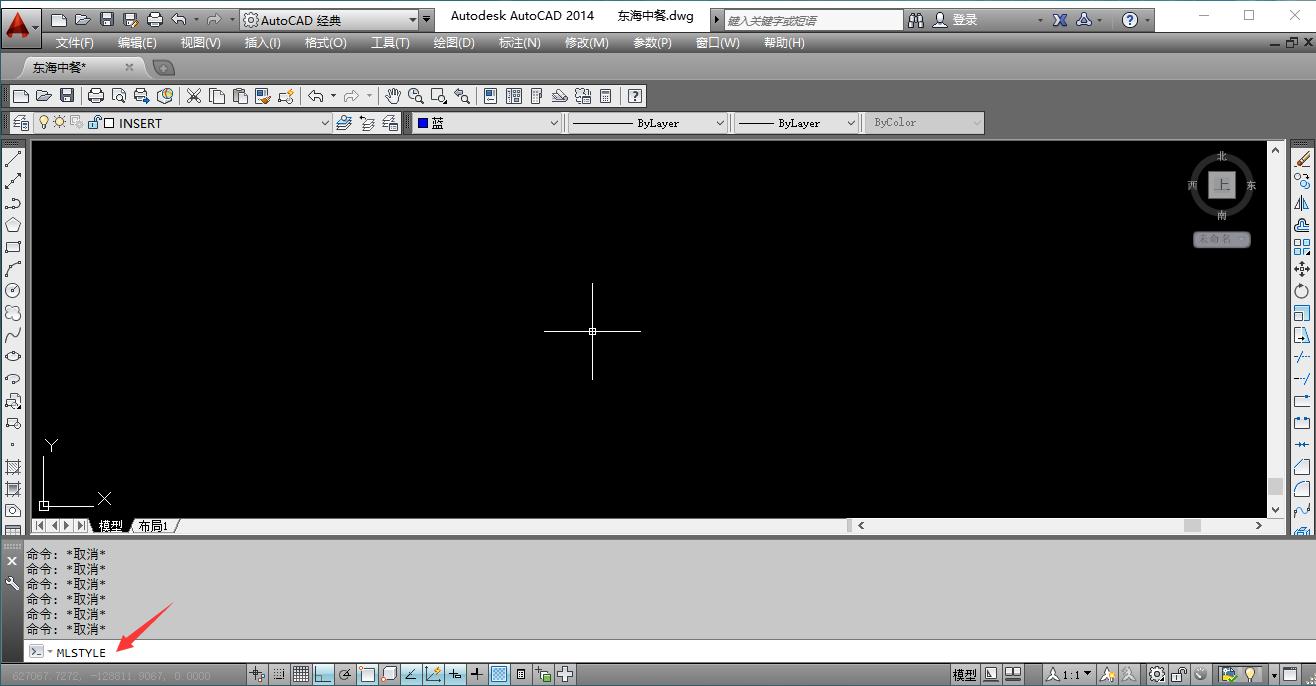

（2）在命令行中输入“mlstyle”按enter键。如图：
操作步骤
执行以上两种方式以后，系统会打开如下图所示“多线样式”对话框：
选项说明
（1）新建：点击此按钮,系统打开如下图所示“创建新的多线样式”对话框。
（2）在上图中输入新的样式名称后点击继续按钮，系统打开如下图所示“新建多线样式”对话框。
新建多线样式对话框选项说明
●封口：设置起点和端点的特性，包括直线、外弧、内弧与角度等。
●颜色：多线填充的颜色。
●图元：设置组成多线元素的特性。添加按钮为多线添加元素，删除按钮为多线删除元素，偏移按钮为元素位置的偏移值。颜色按钮为元素选择颜色，线型按钮为元素设置线型。
（3）设置完毕后，点击确定按钮返回“多线样式”对话框，在样式列表里会显示刚设置的多线样式名，选择该样式，单击“置为当前”按钮，将刚设置的多样式设置为当前样式。单击确定按钮，完成多样式设置。下图为按设置后的多样式绘制的多线：
5-3.编辑多线
执行方式

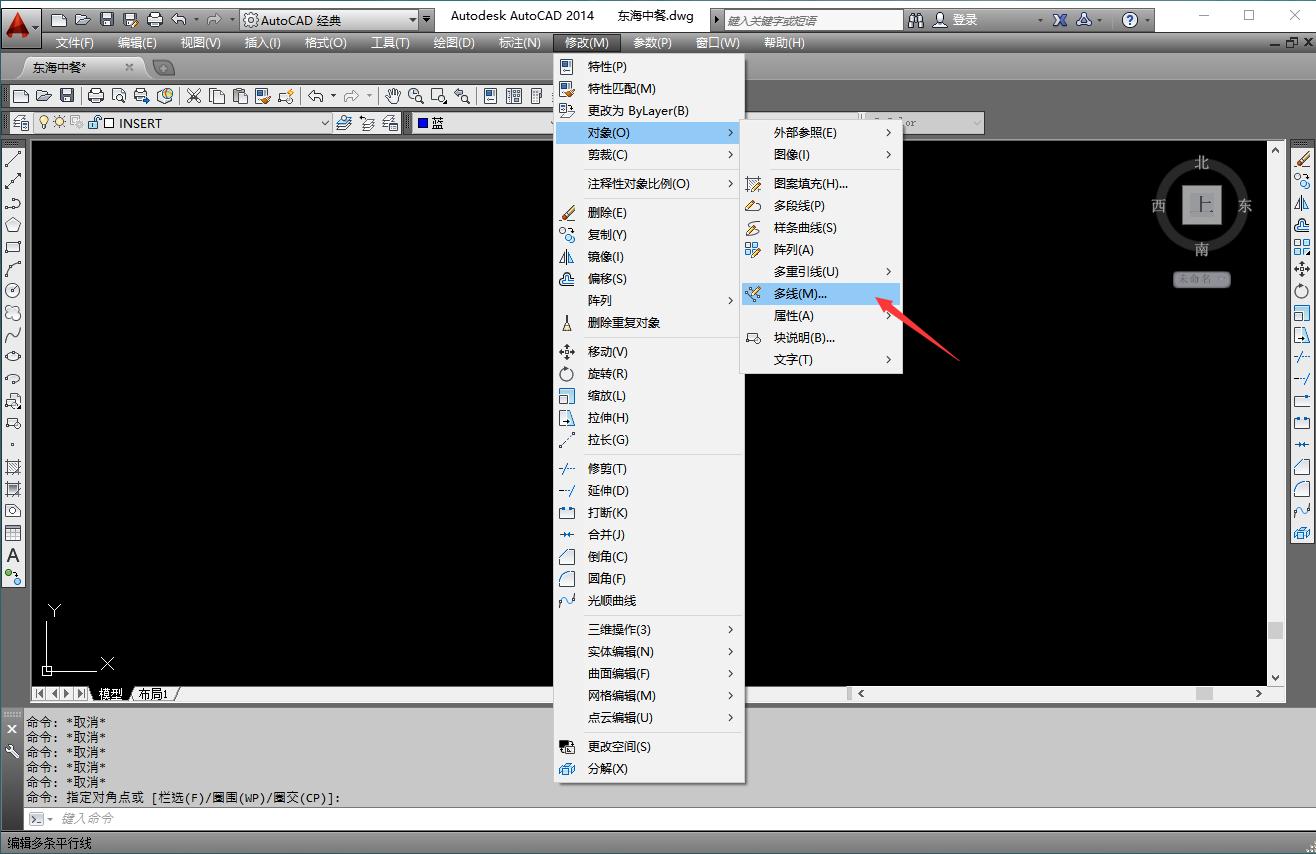

（1）单击菜单栏“修改→对象→多线”。如图：

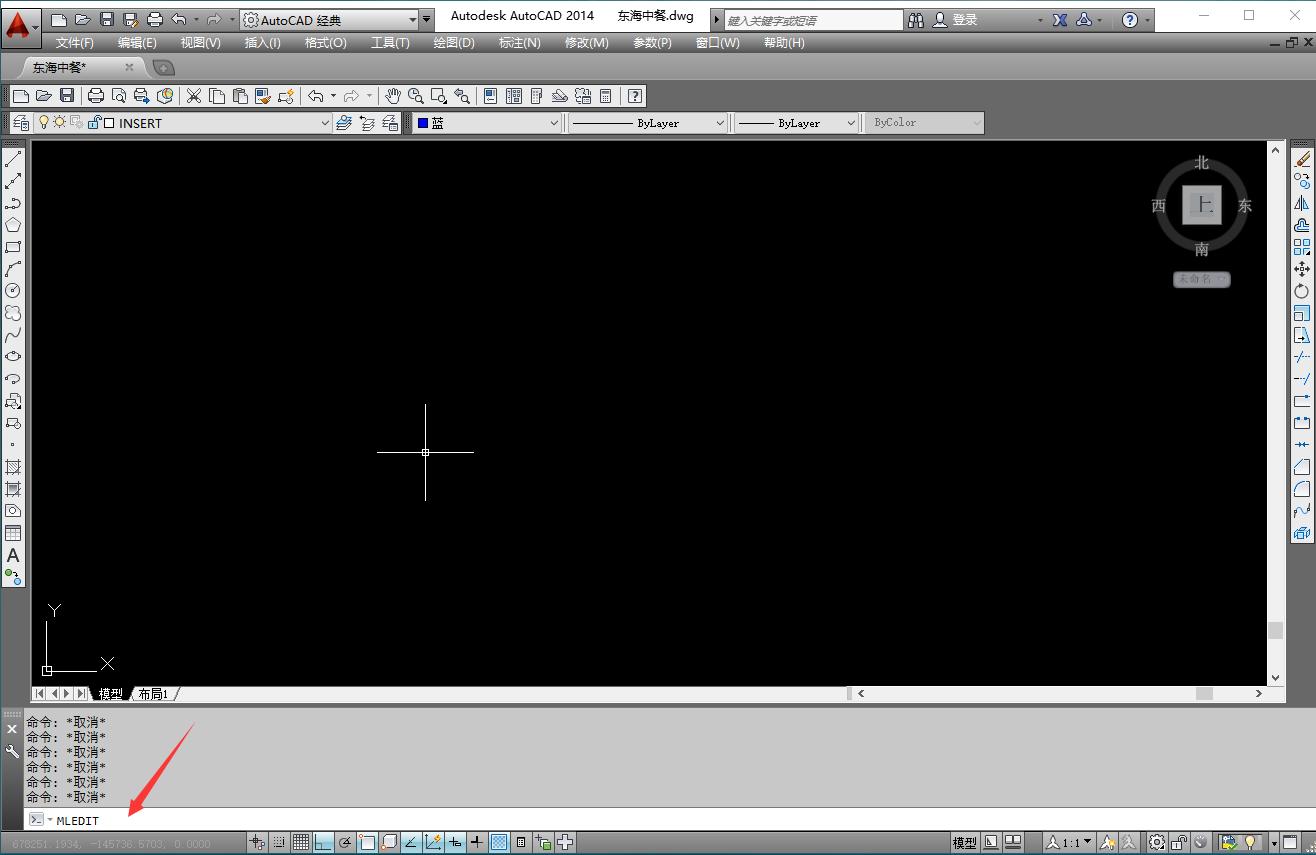

（2）在命令行中输入“MLEDIT”按enter键。如图：
操作步骤
执行以上两种方式后，系统弹出如下图所示“多线编辑工具”对话框：
利用此对话框，可以创建或修改多线的模式。
选项说明
（1）十字闭合：两条多线相交为闭合的十字交点，选择第一条多线被修剪，第二条多线保持不变。
（2）十字打开：两条多线相交为打开的十字交点，选择的第一条多线外部元素与内部元素都被修改，第二条线只有外部元素被修改。
（3）十字合并：两条多线相交为合并的十字交点，选择的第一条线于第二条线都被修剪到交叉处。
（4）T型闭合：两条多线相交为闭合的T型交点，选择的第一条多线被修剪到第二条多线的交点处。
（5）T型打开：两条多线相交为打开的T型交点，选择的第一条多线被修剪到第二条多线的交点处。
（6）T型合并：两条多线相交为合并的T型交点，选择的第一条多线被修剪到第二条多线的交点处。
（7）交点结合：两条多线相交为角点连接。
（8）添加顶点：在多线上加一个顶点。
（9）删除顶点：删除多线上的交点，使其成为直线。
（10）单个剪切：用于切断多线中的一条。
（11）全部剪切：是多线所有线都间断。
（12）全部结合：可以将剪切调的部分重新连接。

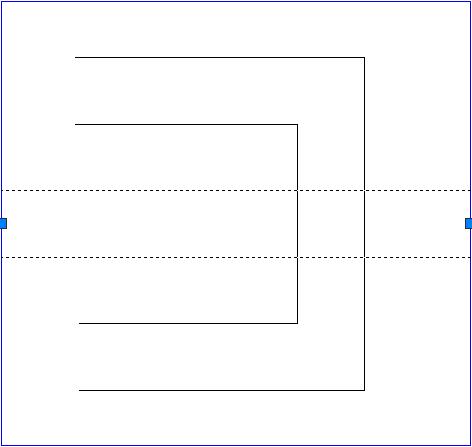

十字闭合效果如下图所示：
选择第一条多线
选择第二条多线
执行之后
