今天的练习题使用了CAD直线命令、偏移命令、镜像命令以及倒圆角命令等等，使用这些命令绘制一个中国铁路的徽章。接下来使用CAD制图软件演示一下绘制的过程：

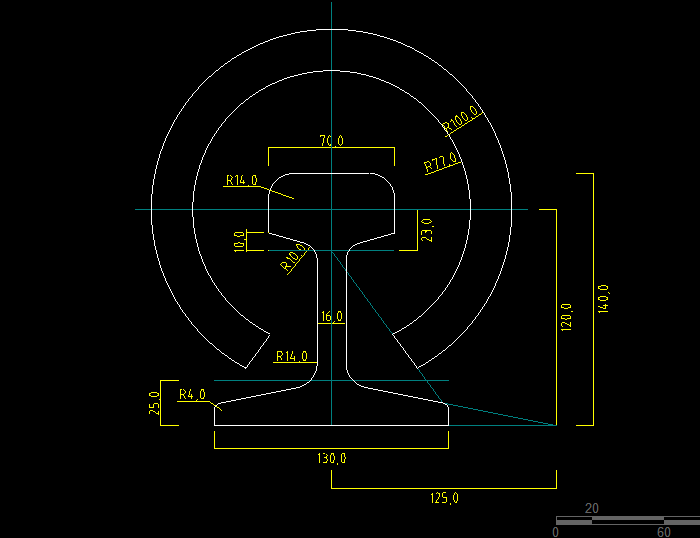

目标图形
绘制过程：
1.第一步，我们从图形的最下方开始绘制，使用直线命令绘制一条长度为130的水平直线。然后以直线的中点为起点向上绘制一条竖直辅助线，并将竖直线段向右侧偏移125的距离。接着再将长度为130的水平线段向上偏移25的距离，偏移线段与纵向辅助线的交点为端点，使用直线连接端点与右侧偏移125的线段下方端点。然后将纵向辅助线向右侧偏移65的距离。并对偏移线段与相交的倾斜线段使用倒圆角命令，倒圆角的半径设置为4。
2.然后将右侧的倒圆角部分镜像到纵向辅助线的左侧，接着将纵向辅助线向两侧各偏移8的距离，并对偏移线段与下方的倾斜线段使用倒圆角命令，倒圆角的半径设置为14。接着再将长度为130的水平线段向上偏移120的距离，再将这条线段向下便宜23的距离，然后将偏移的线段向上偏移10的距离，接着将纵向辅助线向两侧各偏移35的距离。使用直线命令，连接偏移线段的交点，如下图：
3.接着对偏移8的纵向线段与上方倾斜线段交点处，使用倒圆角命令，倒圆角半径设置为10。然后再将长度为130的水平线段向上偏移140的距离，偏移的线段与两侧偏移35的纵向线段交点处，使用倒圆角命令，倒圆角半径设置为14。
4.接着再偏移120的横向辅助线与中间的纵向辅助线交点处，绘制一个半径为77的圆形与一个半径为100的圆形，然后使用直线连接下面的端点，并将连接的线段镜像到纵向辅助线的左侧。接着将这两条线段之间的圆弧，以及多余的线段都修剪掉。
5.然后将纵向辅助线向两侧各偏移10的距离，偏移线段与半径为100的圆形的交点处，绘制两个半径为10的圆形。接着将半径为100的圆形向外侧偏移10的距离，并使用修剪命令修剪多余线段。
