CAD构造线的详细用法

2022-08-23 14:56:57

CAD构造线命令可能很多人听起来很陌生,但是在绘图中其实很常见。如果你经常需要辅助线协助画图,那么你就有必要了解一下构造线。

1.什么是构造线?

构造线是起点和终点两端可以无限延伸的直线,它常常用于辅助线。

2.怎么绘制构造线?

方式一:绘图栏中的构造线按钮。

按钮图标


方式二:命令行输入构造线快捷键:XL

命令行快捷键


3.构造线的作用!

通常情况下,我们使用CAD构造线,一般就是作为参照线,水平与垂直应用居多,但其实也有其它的作用。

画带角度的参照线

    如果在CAD绘图过程中需要的是带角度的参照线,通常情况下我们会先画条水平直线,然后再使用CAD旋转命令旋转出角度,这样操作就比较麻烦。但是构造线就可以直接绘制出带有角度的参照线。

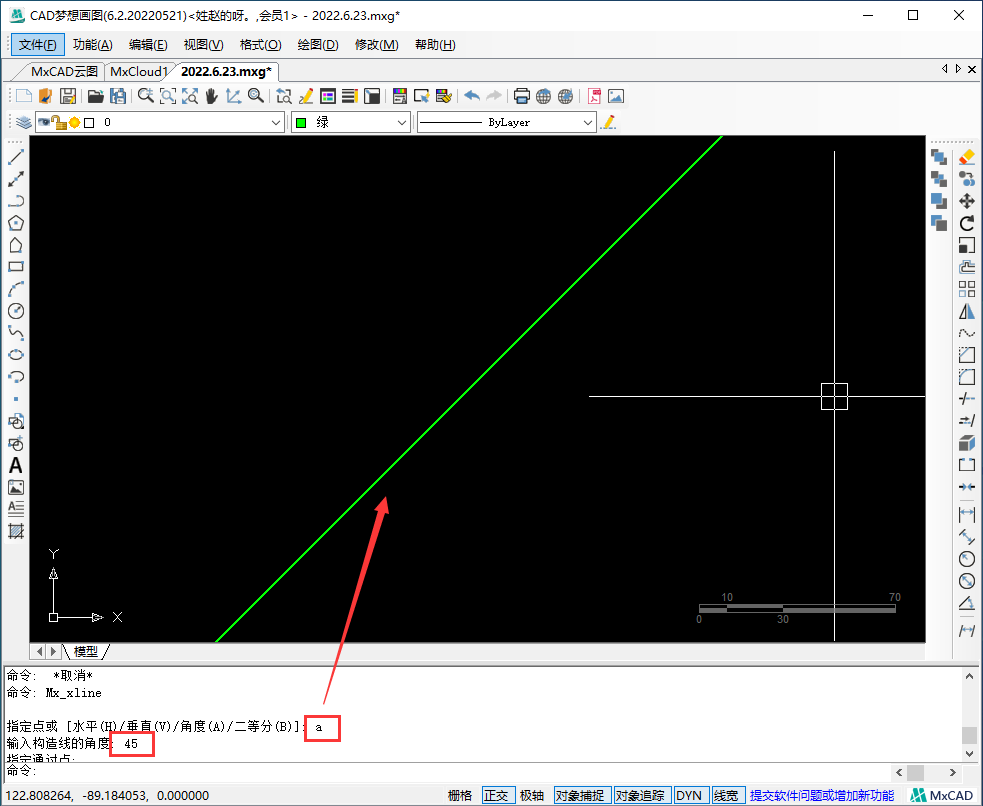

    命令行输入XL,再输入a,输入所需角度,然后单击角度,即可得到一个带有指定角度的参照线。

带角度的参照线


绘制角平分线

命令行输入XL,输入B,选择角的顶点,选择被平分角的一边上任意一点,再选择角的另一边的任意一点,即可得到一个角的平分线。

角平分线


视频教程参考:CAD梦想画图官网https://www.mxdraw3d.com/newsInfo_1177.html
