这一个练习题使用的CAD基础命令有CAD画圆命令、偏移命令、以及倒圆角命令等，接下来我们使用CAD制图软件演示一下这个练习题的绘制过程：

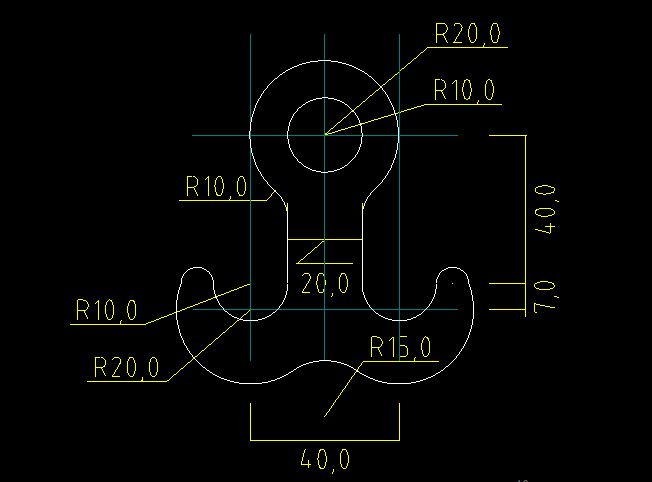

目标图形
绘制过程：
1.第一步绘制两条辅助线段，在辅助线交点处绘制两个圆形。圆形半径分别为10和20。
2.接着将纵向辅助线向两侧各偏移10的距离，然后再将中间的纵向辅助线向两侧各偏移20的距离。将横向辅助线向下偏移40的距离，偏移后的线段与两侧的纵向线段形成的交点处，分别绘制一个半径为10的圆形。
3.然后将最下方的横向辅助线，向下偏移7的距离。并在偏移后线段与两侧纵向线段的交点处，分别绘制一个半径为20的圆形。

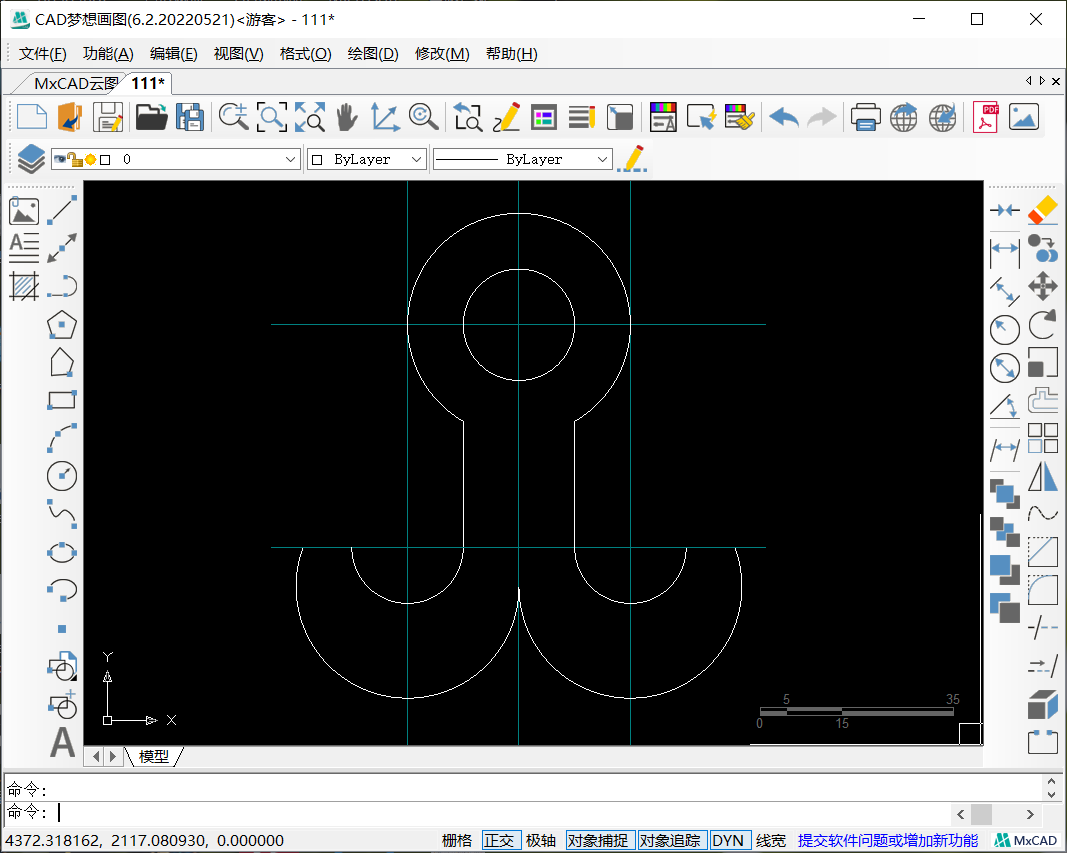

4. 接着使用修剪命令，将多余的线段修剪掉。得到下列图形：
