使用CAD参照缩放绘制练习题

2022-06-06 17:20:58

今天绘制的这个习题使用了CAD圆命令与多边形命令、环形阵列命令以及参照缩放命令。我们重点讲解一下CAD参照缩放命令的使用,这一个图形只有简单的两个数据,我们需要理清图形内部各个元素之间的关系,以及怎样入手绘制这一图形。

目标图形


执行方式

1.这一个图形是类似八个花瓣的花朵,花瓣重叠部分,形成了八个交点。我们使用直线命令连接交点,连接后形成了一个正八边形。那么我们可以利用这一个正八边形,反向推出这一个花朵图形。

2.首先绘制一个任意大小的正八边形,边数设置为8,指定中心点后,选择外切于圆,半径任意指定。

正八边形


3.然后我们仔细观察,可以发现图案上方的三瓣花瓣有一条圆弧,穿过左右两侧的花瓣交点以及圆心。我们可以使用三点画圆绘制这段圆弧,这段圆弧绘制完成后,根据原图,我们再来绘制花瓣外侧的圆弧,使用两点画圆的方式在正八边形的任意一条边的端点上,绘制一个圆形。

三点画圆


两点画圆


4.接着使用修剪命令,将多余圆弧修剪。然后选中剩下的两条圆弧,使用环形阵列命令,指定阵列中心为正八边形的中心点,然后选择项目,项目的数目设置为8。

修剪后

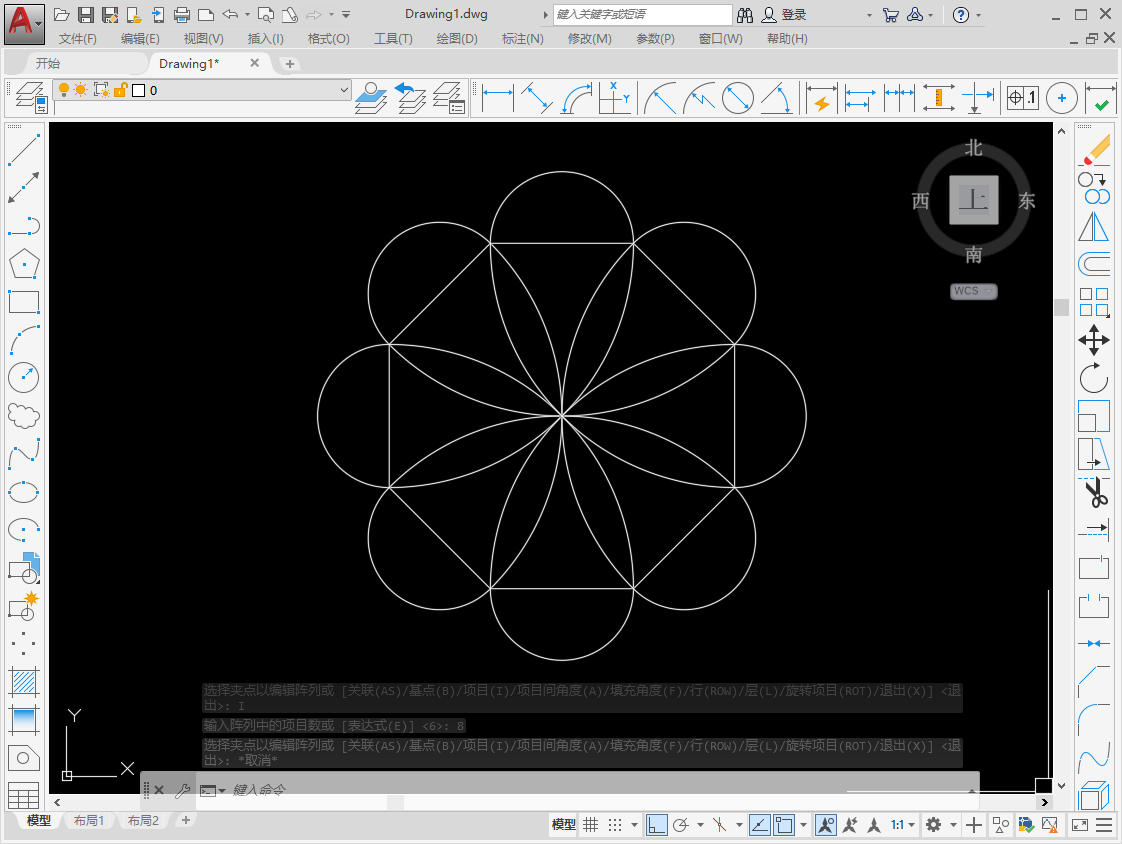

环形阵列


5.这个时候,再将正八边形删除。然后我们就需要使用参照缩放命令,先选中这一个图形,在命令行输入缩放命令快捷键“SC”,按下空格,再指定基点为图形中心点。接着在命令行提示中,输入参照指令“R”,按下空格。再指定参照长度为水平方向两个圆弧象限点的距离。然后再输入新的长度为100,空格。

快捷键


指定基点


选择参照


指定参照长度


指定新的长度为100


6.接着我们来绘制最后的八个小圆,已知小圆半径为5,且小圆与两条圆弧相切。我们使用CAD切点、切点、半径的画圆方式来绘制小圆,绘制完成后,再使用环形阵列命令,阵列中心为图形中心点,项目数目设置为8,阵列命令完成后,这个花朵图案绘制完成。

小圆


再次阵列
